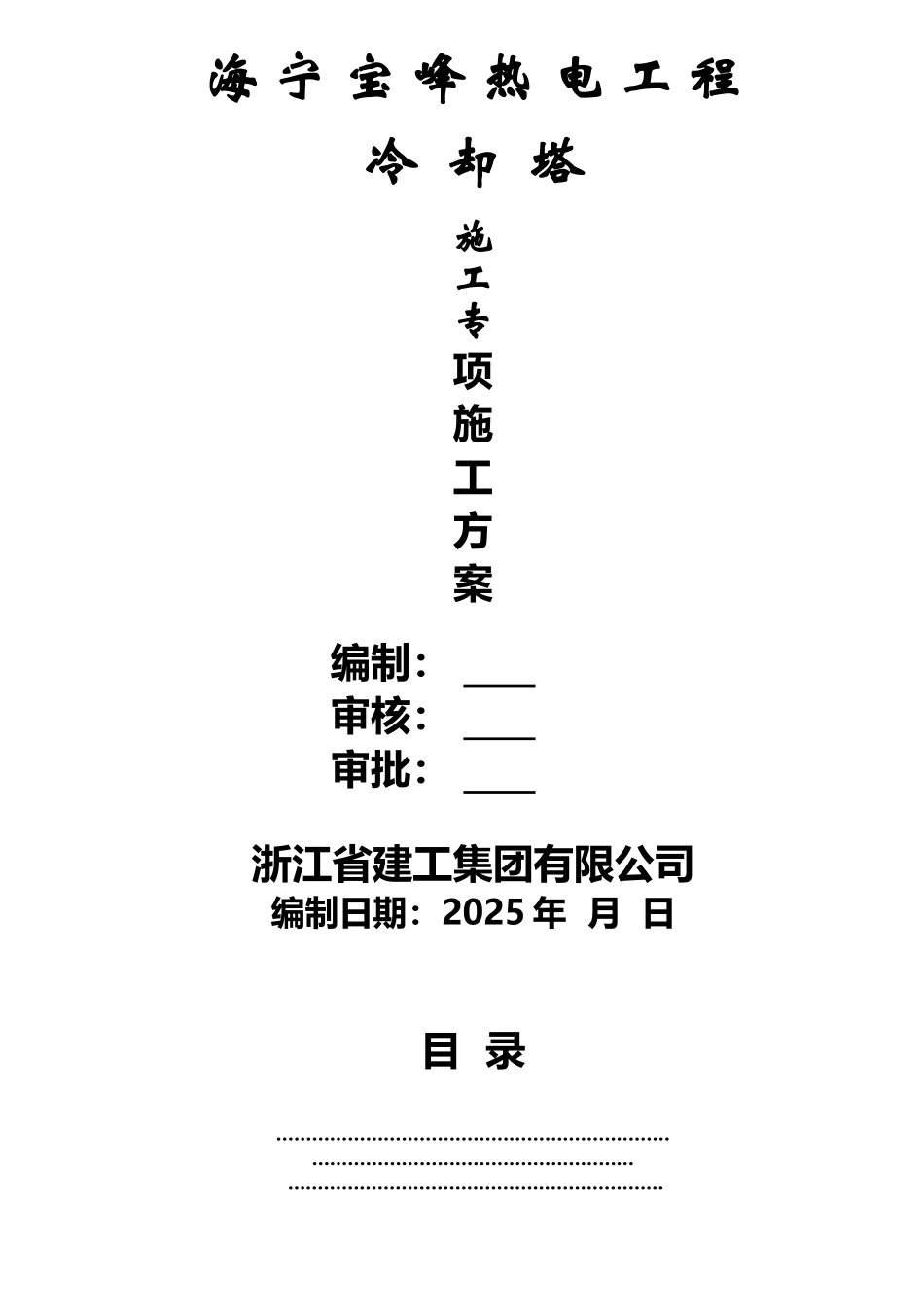

冷却塔施工方案(30 页)Good is good, but better carries it.精益求精，善益求善。海 宁 宝 峰 热 电 工 程冷 却 塔施工专项施工方案编制： 审核： 审批： 浙江省建工集团有限公司编制日期：2025 年 月 日目 录………………………………………………………………………………………………………… ………………………………………………………2 ………………………………………………………3 ………………………………………………………4 ………………………………………………5 …………………………………………………………………………………………1 ……………………………………………………2 ……………………………………………………………………………………………………………………1 …………………………………………………2 ……………………………………………………………………………………………………………1 ……………………………………………………2 …………………………………………………………3 ……………………………………………………………………………………………………………冷却塔单位工程施工方案一、工程概况本工程为自然通风冷却塔，采纳逆流式自然通风，塔基直径为 50.5m，最小处直径为20m，塔高约 80m。双曲线冷却塔的施工过程，通常分为环梁以下、筒身、塔芯三大部分。环梁以下部分施工分三个阶段，第一阶段为土方工程和地基处理；第二阶段为柱基和环基施工。第三阶段为池壁、人字柱和环梁施工。二、环梁以下部分施工环梁以下部分和施工顺序如下：→→→→→→测量放线土方施工垫层混凝土工程桩交接验收淋水构架基础环基池壁→→人字柱环梁。（淋水构架待筒壁结顶后施工）1. 测量放线冷却塔的几何偏差对冷却塔的内力影响很大，因此冷却塔施工时对测量工作必须给予高度重视。测量放线的内容包括定位、定水准点，标高测定和沉降观测。1.1定位测量根据设计座标和已验收核定的发电厂厂区方格网，放出冷却塔的中心和十字垂直线的控制桩。同时为了在筒壁施工时准确预埋上塔顶的爬梯预埋件，对爬梯中心线也设置一个固定桩，作为每节预埋铁件时和经纬仪架设点。施工用控制桩的设置，原则上既要方便施工测量，又要避开反复变动而影响测量精度。为了防止控制桩可能在现场施工中受到损坏或位移，可设双层控制，或将十字线延长到固定建筑物上。控制校位定后应立即浇灌半永久...
