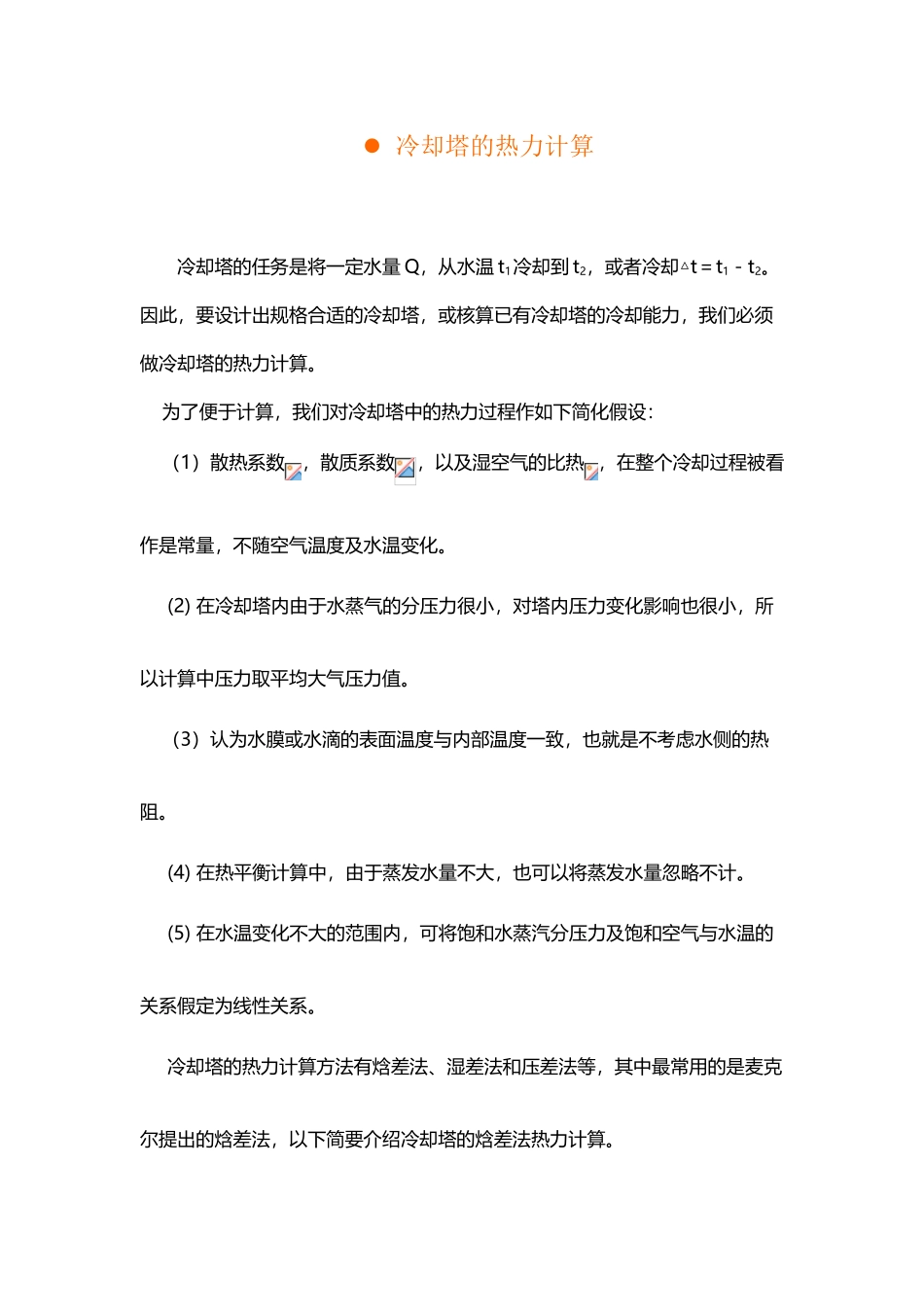

冷却塔的热力计算(11 页)Good is good, but better carries it.精益求精，善益求善。 冷却塔的热力计算 冷却塔的任务是将一定水量 Q，从水温 t1冷却到 t2，或者冷却△t＝t1－t2。因此，要设计出规格合适的冷却塔，或核算已有冷却塔的冷却能力，我们必须做冷却塔的热力计算。 为了便于计算，我们对冷却塔中的热力过程作如下简化假设： （1）散热系数，散质系数，以及湿空气的比热 ，在整个冷却过程被看作是常量，不随空气温度及水温变化。 (2) 在冷却塔内由于水蒸气的分压力很小，对塔内压力变化影响也很小，所以计算中压力取平均大气压力值。 （3）认为水膜或水滴的表面温度与内部温度一致，也就是不考虑水侧的热阻。 (4) 在热平衡计算中，由于蒸发水量不大，也可以将蒸发水量忽略不计。 (5) 在水温变化不大的范围内，可将饱和水蒸汽分压力及饱和空气与水温的关系假定为线性关系。 冷却塔的热力计算方法有焓差法、湿差法和压差法等，其中最常用的是麦克尔提出的焓差法，以下简要介绍冷却塔的焓差法热力计算。 麦克尔提出的焓差法把过去由温度差和浓度差为动力的传热公式，统一为一个以焓差为动力的传热公式。在方程式中，麦克尔引进入刘易斯关系式，导出了以焓差为动力的散热方程式。 （1）式中： —— 水散出热量； —— 以含湿差为基准的容积散质系数 ； —— 温度为水温 t 时饱和空气比焓 ()； —— 空气比焓 ()。将式（1）代入冷却塔内热平衡方程： （2）式中： —— 水散出热量； —— 水的比热 ； —— 冷却水量 ()； —— 蒸发水量 () —— 水温度 （℃）并引入系数 K：式中 ——塔内平均汽化热（） 经整理，并积分后，可得冷却塔热力计算的基本方程式： （3） 上式的左端表示在一定淋水填料及格型下冷却塔所具有的冷却能力，它与淋水填料的特性、构造、几何尺寸、冷却水量有关，称冷却塔的特性数，以符号愿表示，即：（3）式的右端表示冷却任务的大小，与气象条件有关，而与冷却塔的构造无关，称为冷却数(或交换数)，以符号表示，也即： 由于水温不是空气焓的直接函数，直接积分有困难，所以，在求解冷却数的时候，一般均采纳近似积分方法。积分的方法很多，有辛普逊积分法、平均推动力法、切比雪夫积分法、对数及算术平均焓差法，以及不少的经验曲线与图表，这里只介绍美国冷却塔协会(CTI)所推举的切比雪夫积分法。切比雪夫积分法为美国冷却塔协会(CTI)所推举，在美国及日...
