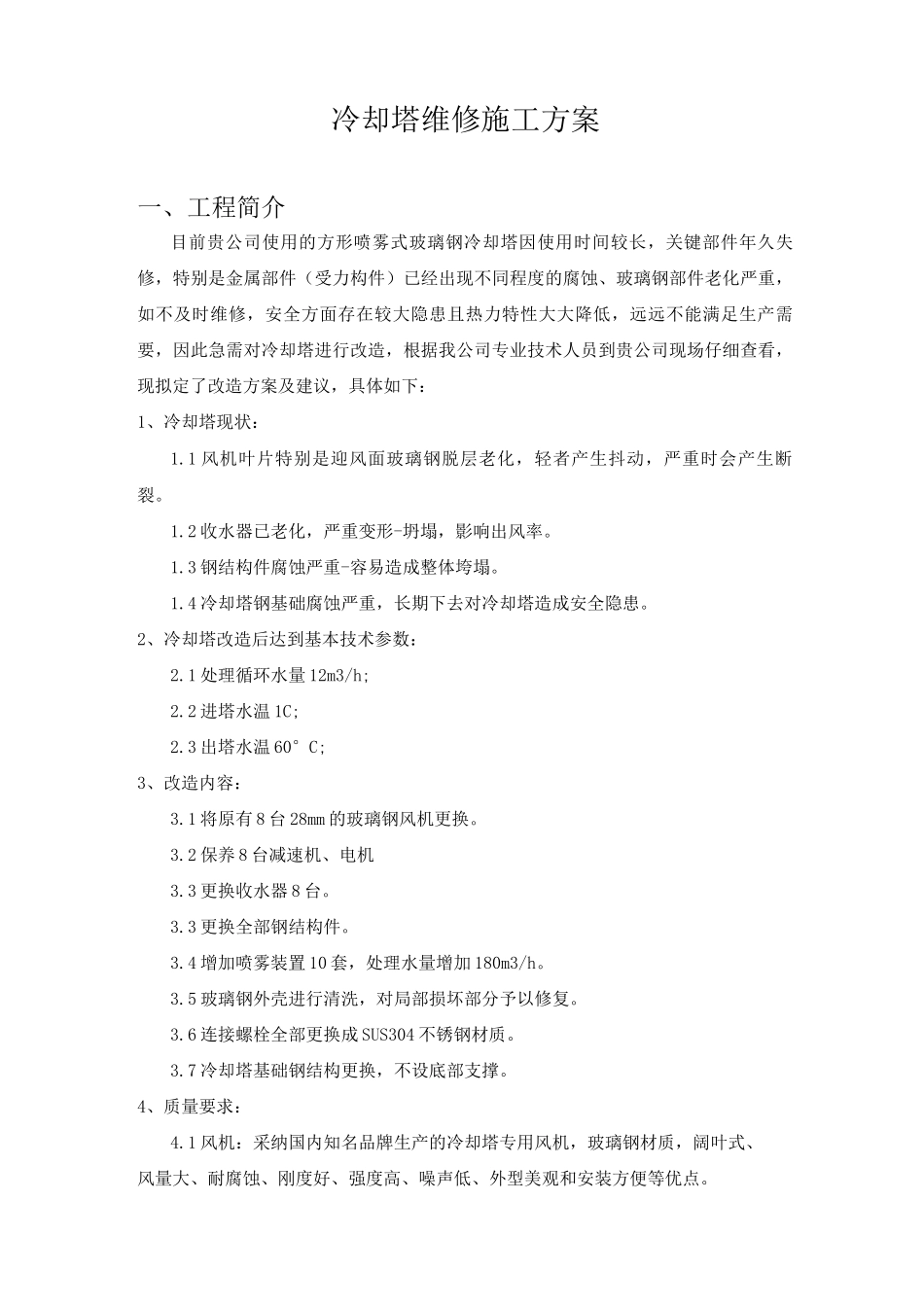

冷却塔维修施工方案一、工程简介目前贵公司使用的方形喷雾式玻璃钢冷却塔因使用时间较长，关键部件年久失修，特别是金属部件（受力构件）已经出现不同程度的腐蚀、玻璃钢部件老化严重，如不及时维修，安全方面存在较大隐患且热力特性大大降低，远远不能满足生产需要，因此急需对冷却塔进行改造，根据我公司专业技术人员到贵公司现场仔细查看，现拟定了改造方案及建议，具体如下：1、冷却塔现状：1.1 风机叶片特别是迎风面玻璃钢脱层老化，轻者产生抖动，严重时会产生断裂。1.2 收水器已老化，严重变形-坍塌，影响出风率。1.3 钢结构件腐蚀严重-容易造成整体垮塌。1.4 冷却塔钢基础腐蚀严重，长期下去对冷却塔造成安全隐患。2、冷却塔改造后达到基本技术参数：2.1 处理循环水量 12m3/h;2.2 进塔水温 1C;2.3 出塔水温 60°C;3、改造内容：3.1 将原有 8 台 28mm 的玻璃钢风机更换。3.2 保养 8 台减速机、电机3.3 更换收水器 8 台。3.3 更换全部钢结构件。3.4 增加喷雾装置 10 套，处理水量增加 180m3/h。3.5 玻璃钢外壳进行清洗，对局部损坏部分予以修复。3.6 连接螺栓全部更换成 SUS304 不锈钢材质。3.7 冷却塔基础钢结构更换，不设底部支撑。4、质量要求：4.1 风机：采纳国内知名品牌生产的冷却塔专用风机，玻璃钢材质，阔叶式、风量大、耐腐蚀、刚度好、强度高、噪声低、外型美观和安装方便等优点。4.2 收水器材质为：规格：50*20-60°，PP（聚丙烯）材质，特点：收水率高（达 99%以上），耐高温达 120C、抗老化、收水器入风和出风角度根据气流方向设计，保证冷却塔空气流场的均匀型，通风阻力小，安装方便等，正常使用寿命＞ 10年。4.3 金属结构件：采纳 Q235 型材组装而成，并做热浸锌防腐处理，其性能及特点：4.3. 1 通风面积大、风阻小、耐腐蚀；4.3.2 自身重量轻、强度大、阻力小；4.3.3 使用寿命长，安装方便；4.3.4 没有污染且不需维护。4.4 质量保证：我公司所更换部件实行“三包”，保质期一年。5、编制依据：根据冷却塔现场实际情况及符合以下标准等进行编制。《玻璃纤维增强塑料冷却塔》GB/T7190.1(2)__28《工业循环水冷却塔设计法律规范》GB/T50102-23《给水排水工程结构设计法律规范》GBJ69-84《冷却塔轴流通风机》JB/T9099-22《钢结构件检验标准》HC/QC2《钢结构施工及验收法律规范》GB50205-95《声环境质量标准》GB3096-28《冷却塔塑料淋水填料技术规定》NDGJ88-89《低压成套开关设备...
