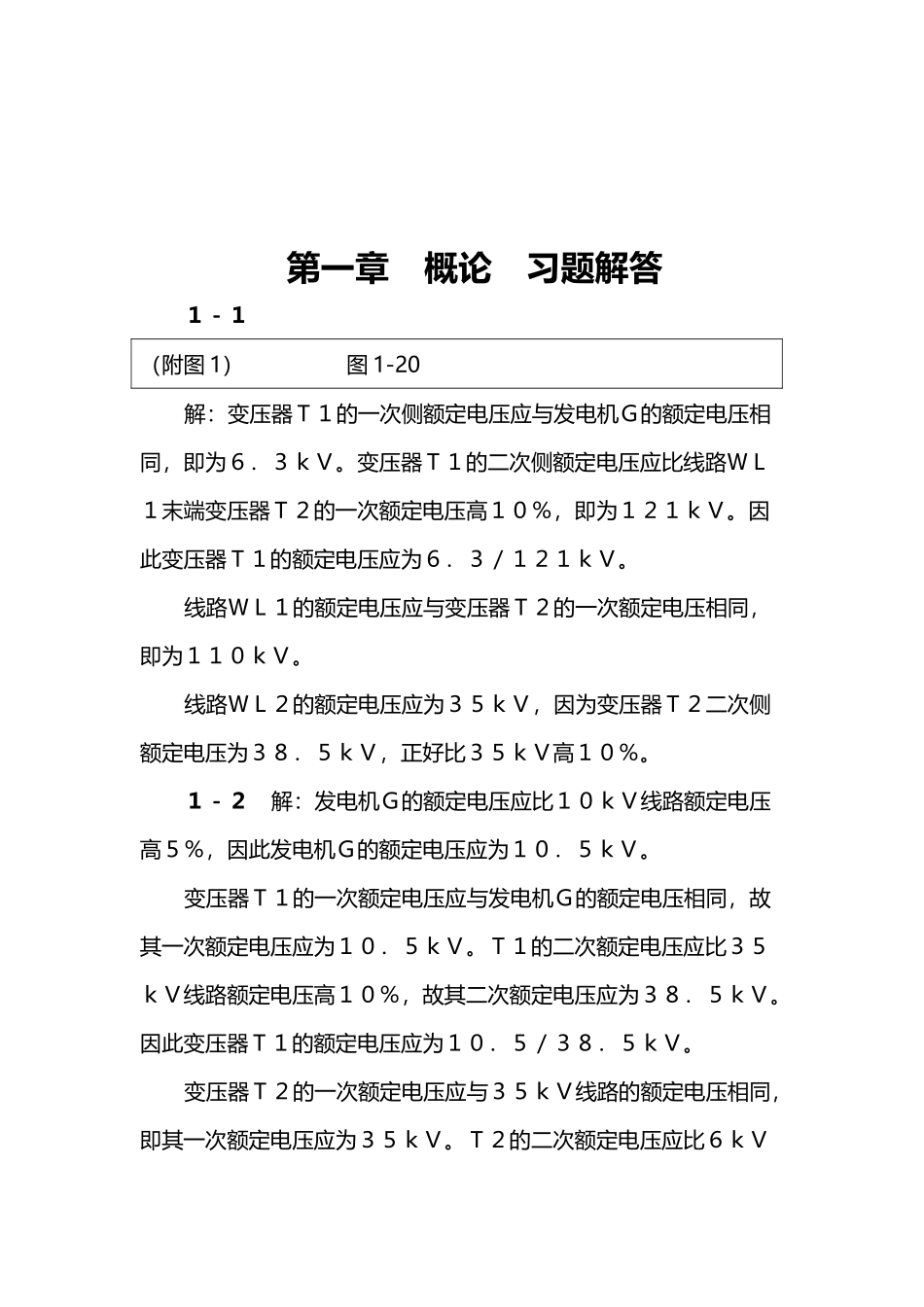

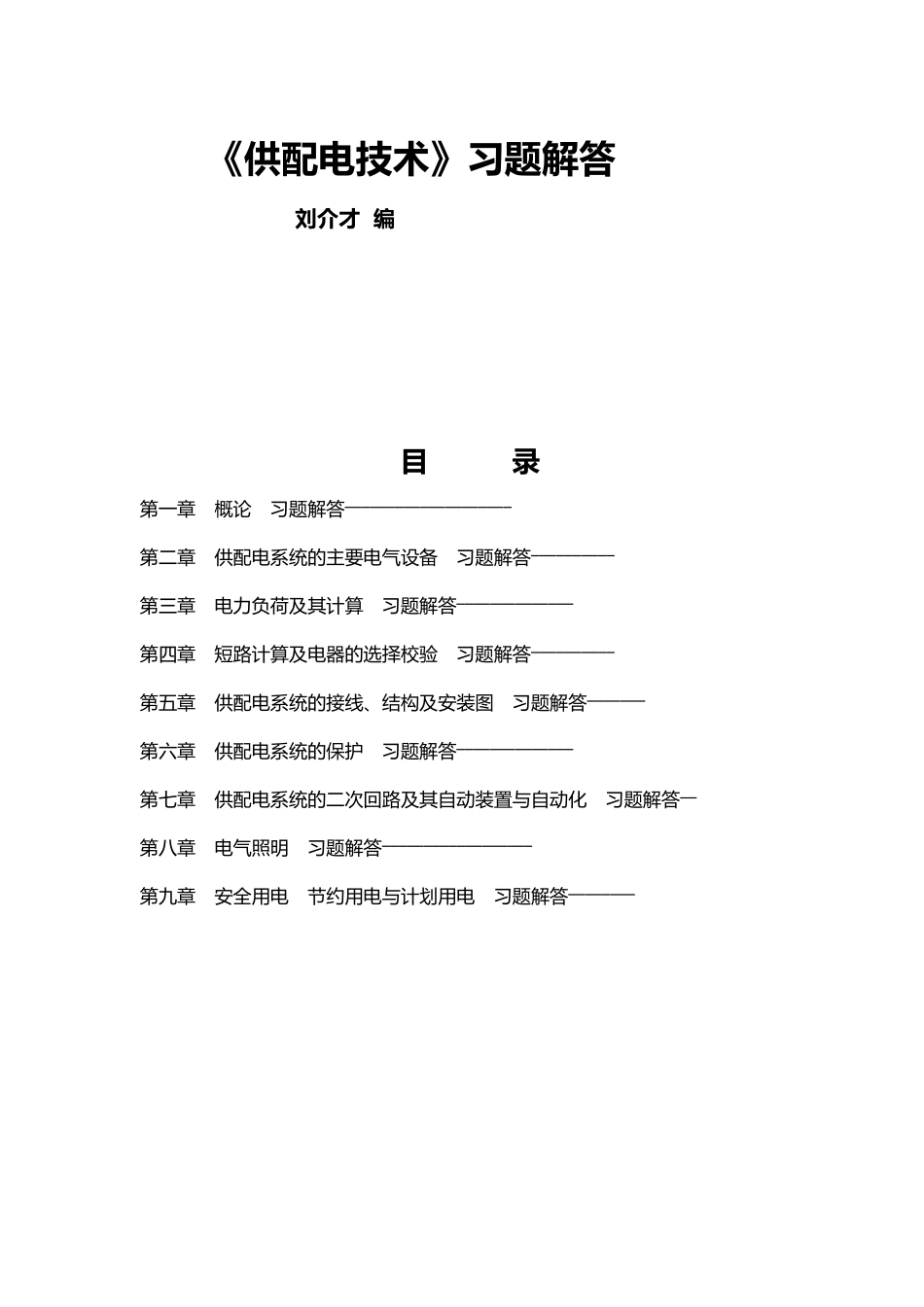

刘介才供配电技术第三版课后习题解答(39 页)Good is good, but better carries it.精益求精，善益求善。 《供配电技术》习题解答 刘介才 编 目 录第一章概论 习题解答――――――――――――――――――――第二章供配电系统的主要电气设备 习题解答――――――――――第三章电力负荷及其计算 习题解答――――――――――――――第四章短路计算及电器的选择校验 习题解答――――――――――第五章供配电系统的接线、结构及安装图 习题解答―――――――第六章供配电系统的保护 习题解答――――――――――――――第七章供配电系统的二次回路及其自动装置与自动化 习题解答――第八章电气照明 习题解答――――――――――――――――――第九章安全用电 节约用电与计划用电 习题解答――――――――第一章概论 习题解答１－１ （附图 1） 图 1-20解：变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为６．３ｋＶ。变压器Ｔ１的二次侧额定电压应比线路ＷＬ１末端变压器Ｔ２的一次额定电压高１０％，即为１２１ｋＶ。因此变压器Ｔ１的额定电压应为６．３／１２１ｋＶ。线路ＷＬ１的额定电压应与变压器Ｔ２的一次额定电压相同，即为１１０ｋＶ。线路ＷＬ２的额定电压应为３５ｋＶ，因为变压器Ｔ２二次侧额定电压为３８．５ｋＶ，正好比３５ｋＶ高１０％。１－２ 解：发电机Ｇ的额定电压应比１０ｋＶ线路额定电压高５％，因此发电机Ｇ的额定电压应为１０．５ｋＶ。变压器Ｔ１的一次额定电压应与发电机Ｇ的额定电压相同，故其一次额定电压应为１０．５ｋＶ。Ｔ１的二次额定电压应比３５ｋＶ线路额定电压高１０％，故其二次额定电压应为３８．５ｋＶ。因此变压器Ｔ１的额定电压应为１０．５／３８．５ｋＶ。变压器Ｔ２的一次额定电压应与３５ｋＶ线路的额定电压相同，即其一次额定电压应为３５ｋＶ。Ｔ２的二次额定电压应比６ｋＶ电网电压高１０％，即其二次额定电压应为６．６ｋＶ。因此变压器Ｔ２的额定电压应为３５／６．６ｋＶ。变压器Ｔ３的一次额定电压应与１０ｋＶ线路的额定电压相同，即其一次额定电压应为１０ｋＶ。Ｔ３的二次额定电压应比２２０／３８０Ｖ电压高５％，即其二次额定电压应为１０／０．４ｋＶ。１－３ 解：该变电所白天的电压偏差按式（1-4）计算为：该变电所晚上的电压偏差按式（1-4）计算为：因此该变电所昼夜的电压偏差范围为-5.26% +7.89%。为了改善该变电所的电...
