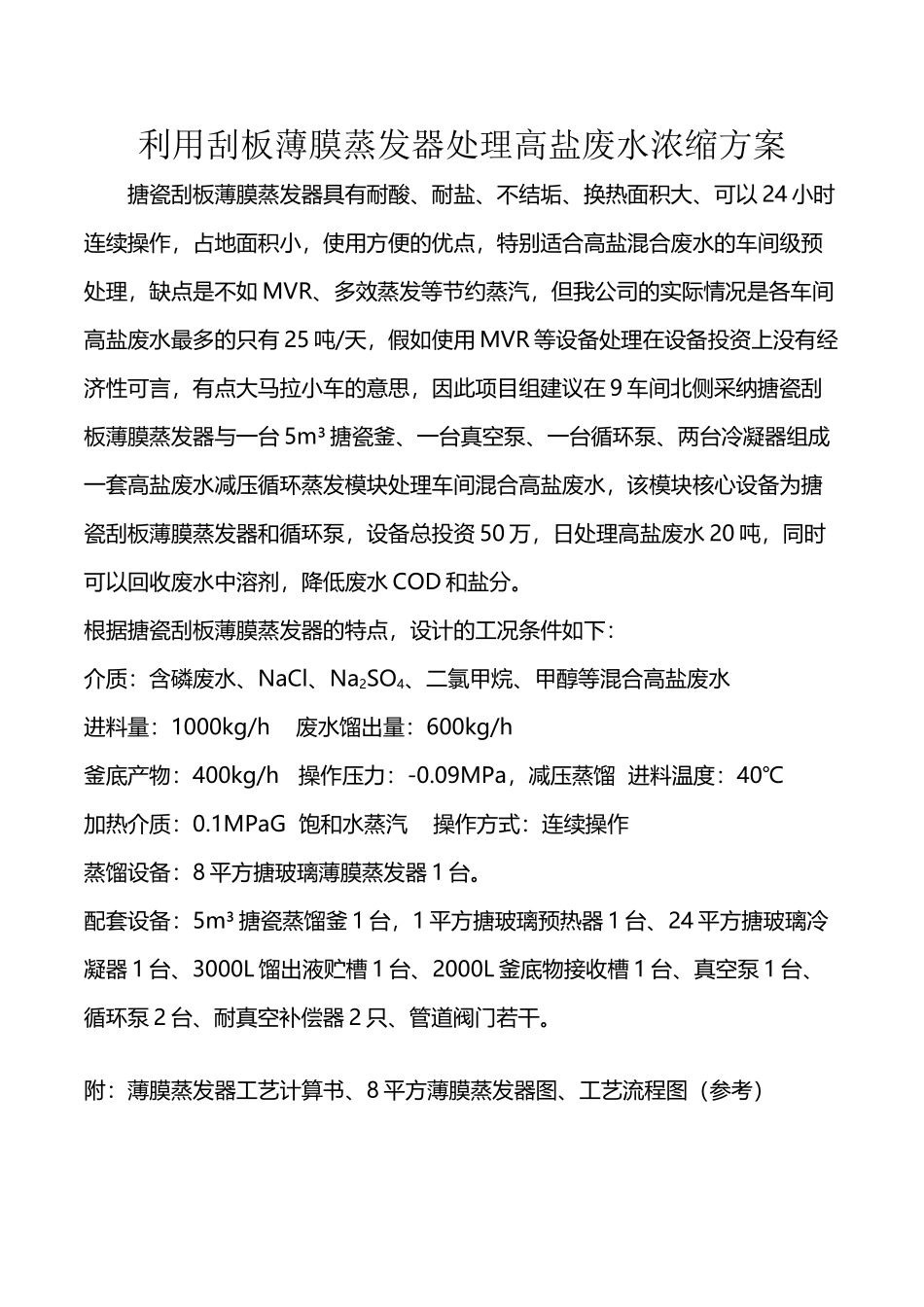

利用薄膜蒸发器处理废水浓缩方案(4 页)Good is good, but better carries it.精益求精，善益求善。利用刮板薄膜蒸发器处理高盐废水浓缩方案搪瓷刮板薄膜蒸发器具有耐酸、耐盐、不结垢、换热面积大、可以 24 小时连续操作，占地面积小，使用方便的优点，特别适合高盐混合废水的车间级预处理，缺点是不如 MVR、多效蒸发等节约蒸汽，但我公司的实际情况是各车间高盐废水最多的只有 25 吨/天，假如使用 MVR 等设备处理在设备投资上没有经济性可言，有点大马拉小车的意思，因此项目组建议在 9 车间北侧采纳搪瓷刮板薄膜蒸发器与一台 5m³ 搪瓷釜、一台真空泵、一台循环泵、两台冷凝器组成一套高盐废水减压循环蒸发模块处理车间混合高盐废水，该模块核心设备为搪瓷刮板薄膜蒸发器和循环泵，设备总投资 50 万，日处理高盐废水 20 吨，同时可以回收废水中溶剂，降低废水 COD 和盐分。根据搪瓷刮板薄膜蒸发器的特点，设计的工况条件如下：介质：含磷废水、NaCl、Na2SO4、二氯甲烷、甲醇等混合高盐废水进料量：1000kg/h 废水馏出量：600kg/h釜底产物：400kg/h 操作压力：-0.09MPa，减压蒸馏 进料温度：40℃加热介质：0.1MPaG 饱和水蒸汽 操作方式：连续操作蒸馏设备：8 平方搪玻璃薄膜蒸发器 1 台。配套设备：5m³ 搪瓷蒸馏釜 1 台，1 平方搪玻璃预热器 1 台、24 平方搪玻璃冷凝器 1 台、3000L 馏出液贮槽 1 台、2000L 釜底物接收槽 1 台、真空泵 1 台、循环泵 2 台、耐真空补偿器 2 只、管道阀门若干。附：薄膜蒸发器工艺计算书、8 平方薄膜蒸发器图、工艺流程图（参考）搪瓷刮板薄膜蒸发器工艺计算书设备计算参数单位蒸发器内夹套内介质名称污水、甲醇等蒸汽蒸发量kg/h600/操作压力MPa-0.090.1进出口温度℃40/46120/100平均温差℃67热负荷kw406总传热系数w/m2•K425计算面积m27.1修正系数0.9选取面积m27.9（选 1 台 8 m2）设备结构参数设计压力MPa0.250.6试验压力MPa0.360.78设计温度℃180200受压元件材料Q245R/GLQ345R电机规格YB2/7.5kw减速器齿轮减速器搅拌转速r/min88机械密封单端面干磨式 212F-95刮片材质PTFE底轴承无轴承结构设备质量kg3100设备总高mm6400.·[`*/-'，*）`…|?,、！'":？,|??、|￥%
