剪力墙处外架连墙件连接构件

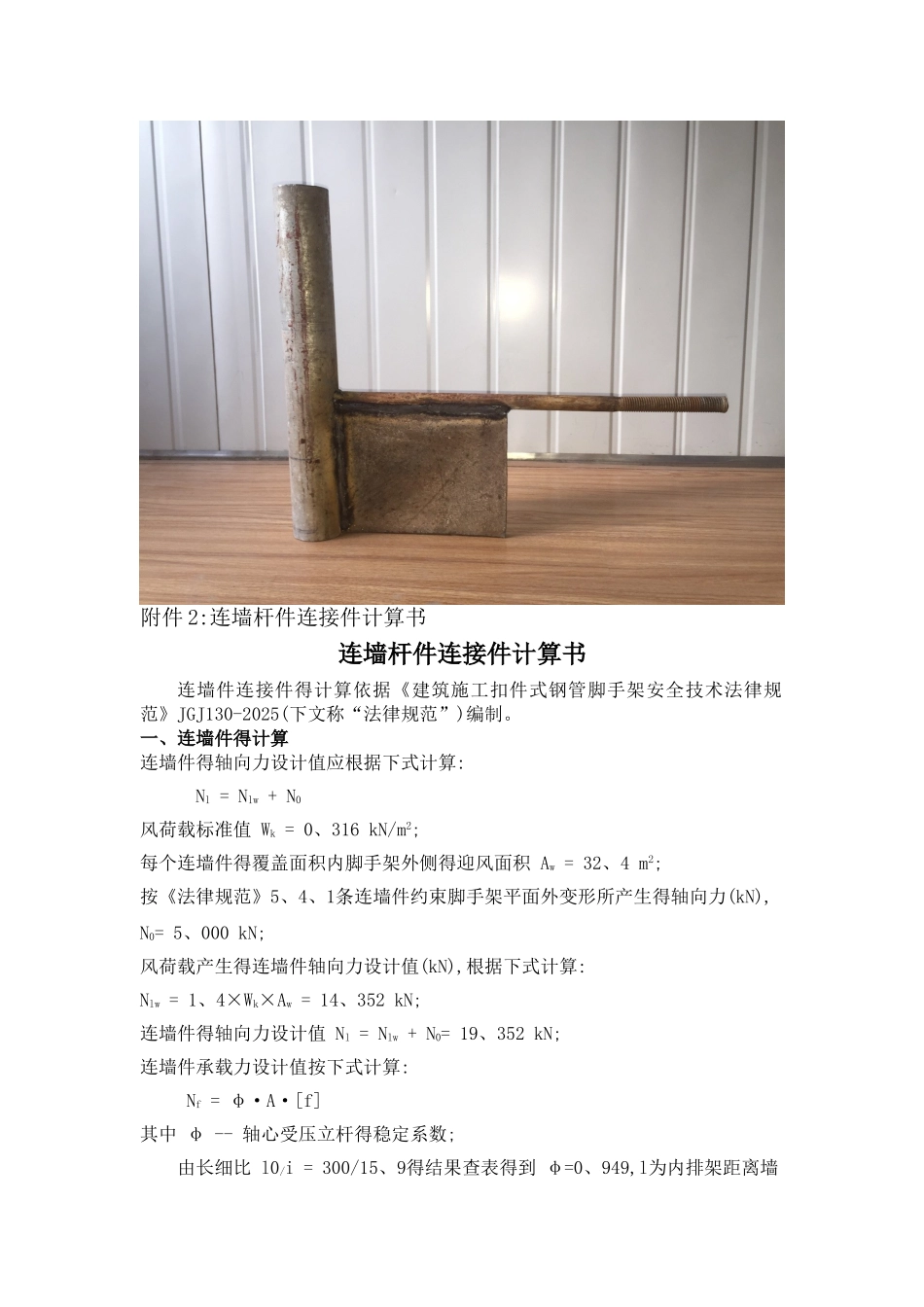

《剪力墙处外架连墙件连接构件》说明书1、技术领域本发明为一种用于外脚手架连墙杆件与剪力墙连接得连接构件。2、技术背景在结构施工过程中,外脚手架连墙杆件须根据法律规范要求与建筑物结构主体进行连接。然而,实际施工中拉结点位置未在结构外墙洞口处得现象十分普遍,致使外架连墙杆件无法与结构主体正常连接。3、发明阐述 本发明旨在提供一种外脚手架连墙杆件与剪力墙结构得连接方式。其特点就是制作简便、造价低廉,施工操作简单,施工速度快,施工成本较低,且建筑材料消耗量低。(1)连接构件制作连墙件连接构件由 φ48、3 国标钢管、10 厚 Q235 钢板以及4、8 级 φ14mm 得普通螺栓焊接组成。(如下图所示)(2)连接构件使用方法1)将连接构件插入剪力墙穿墙螺栓孔中,并用两支螺母将其拧紧。2)将外脚手架连墙杆件采纳直角扣件与连接构件进行连接,如下图所示。4、连接构件效果图5、附件(1)实物图片(2)连墙杆件连接件计算书附件 1:实物图片附件 2:连墙杆件连接件计算书连墙杆件连接件计算书连墙件连接件得计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025(下文称“法律规范”)编制。一、连墙件得计算连墙件得轴向力设计值应根据下式计算: Nl = Nlw + N0风荷载标准值 Wk = 0、316 kN/m2;每个连墙件得覆盖面积内脚手架外侧得迎风面积 Aw = 32、4 m2;按《法律规范》5、4、1条连墙件约束脚手架平面外变形所产生得轴向力(kN), N0= 5、000 kN;风荷载产生得连墙件轴向力设计值(kN),根据下式计算:Nlw = 1、4×Wk×Aw = 14、352 kN;连墙件得轴向力设计值 Nl = Nlw + N0= 19、352 kN;连墙件承载力设计值按下式计算: Nf = φ·A·[f]其中 φ -- 轴心受压立杆得稳定系数; 由长细比 l0/i = 300/15、9得结果查表得到 φ=0、949,l为内排架距离墙得长度;又: A = 4、24 cm2;[f]=205 N/mm2;连墙件轴向承载力设计值为 Nf = 0、949×4、24×10-4×205×103 = 82、487 kN;Nl = 19、352 < Nf = 82、487,连墙件得设计计算满足要求！二、扣件抗滑力得计算:按法律规范表5、1、7,直角扣件承载力取值为8、00kN,根据扣件抗滑承载力系数1、00,该工程实际得直角扣件承载力取值为8、00kN。纵向或横向水平杆与立杆连接时,扣件得抗滑承载力根据下式计算(法律规范5、2、5): R ≤ Rc 其中 Rc -- 扣件抗滑承载力设计值,取8、00 kN;R -- 纵向或横向水平杆传给立杆得竖向作用力设计值;大横杆得自...
