办公楼电气工程施工方案

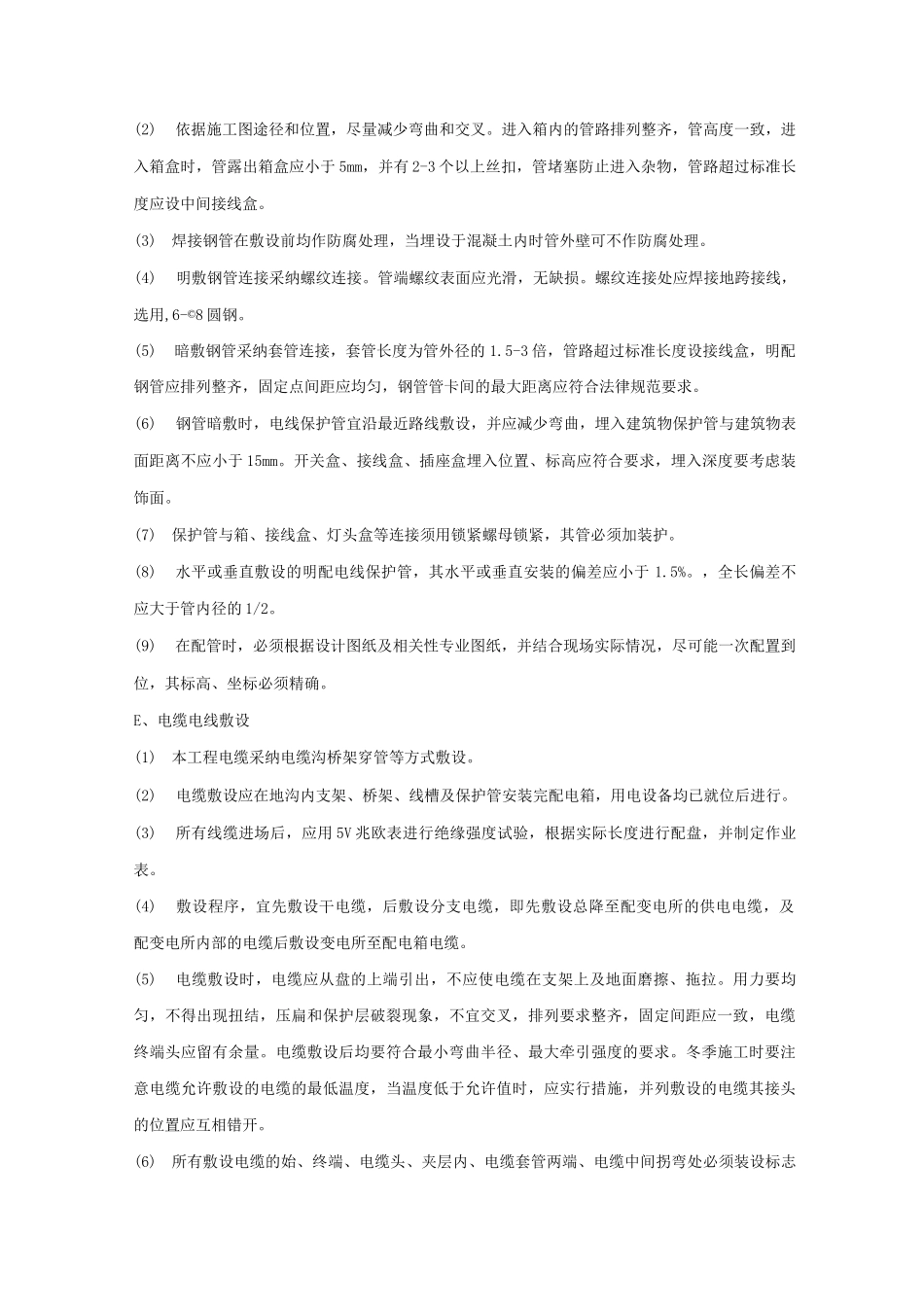

(2)依据施工图途径和位置，尽量减少弯曲和交叉。进入箱内的管路排列整齐，管高度一致，进入箱盒时，管露出箱盒应小于 5mm，并有 2-3 个以上丝扣，管堵塞防止进入杂物，管路超过标准长度应设中间接线盒。(3)焊接钢管在敷设前均作防腐处理，当埋设于混凝土内时管外壁可不作防腐处理。(4)明敷钢管连接采纳螺纹连接。管端螺纹表面应光滑，无缺损。螺纹连接处应焊接地跨接线，选用,6-©8 圆钢。(5)暗敷钢管采纳套管连接，套管长度为管外径的 1.5-3 倍，管路超过标准长度设接线盒，明配钢管应排列整齐，固定点间距应均匀，钢管管卡间的最大距离应符合法律规范要求。(6)钢管暗敷时，电线保护管宜沿最近路线敷设，并应减少弯曲，埋入建筑物保护管与建筑物表面距离不应小于 15mm。开关盒、接线盒、插座盒埋入位置、标高应符合要求，埋入深度要考虑装饰面。(7)保护管与箱、接线盒、灯头盒等连接须用锁紧螺母锁紧，其管必须加装护。(8)水平或垂直敷设的明配电线保护管，其水平或垂直安装的偏差应小于 1.5%。，全长偏差不应大于管内径的 1/2。(9)在配管时，必须根据设计图纸及相关性专业图纸，并结合现场实际情况，尽可能一次配置到位，其标高、坐标必须精确。E、电缆电线敷设(1)本工程电缆采纳电缆沟桥架穿管等方式敷设。(2)电缆敷设应在地沟内支架、桥架、线槽及保护管安装完配电箱，用电设备均已就位后进行。(3)所有线缆进场后，应用 5V 兆欧表进行绝缘强度试验，根据实际长度进行配盘，并制定作业表。(4)敷设程序，宜先敷设干电缆，后敷设分支电缆，即先敷设总降至配变电所的供电电缆，及配变电所内部的电缆后敷设变电所至配电箱电缆。(5)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦、拖拉。用力要均匀，不得出现扭结，压扁和保护层破裂现象，不宜交叉，排列要求整齐，固定间距应一致，电缆终端头应留有余量。电缆敷设后均要符合最小弯曲半径、最大牵引强度的要求。冬季施工时要注意电缆允许敷设的电缆的最低温度，当温度低于允许值时，应实行措施，并列敷设的电缆其接头的位置应互相错开。(6)所有敷设电缆的始、终端、电缆头、夹层内、电缆套管两端、电缆中间拐弯处必须装设标志牌，要求牢固、醒目。标示牌规格统一，并防腐。标示牌上应注明线路编号，字迹应清楚，不易脱落。（7）电缆进入电缆沟、建筑物、开关柜、变压器、配电箱以及穿入保护管时，出入应封闭，管密封。（8）在配变电所的电缆密集的电缆技术夹层和电缆沟...
