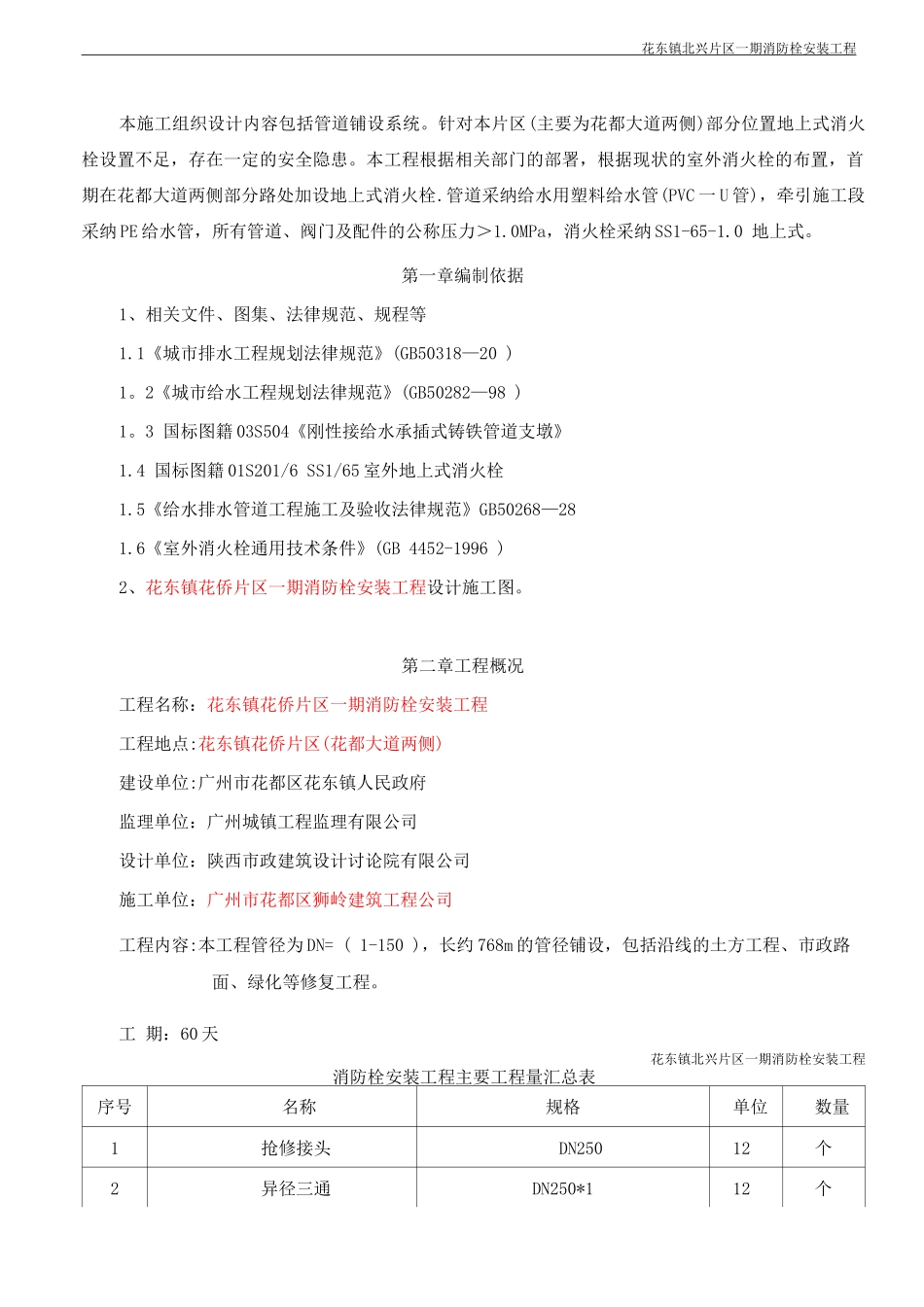

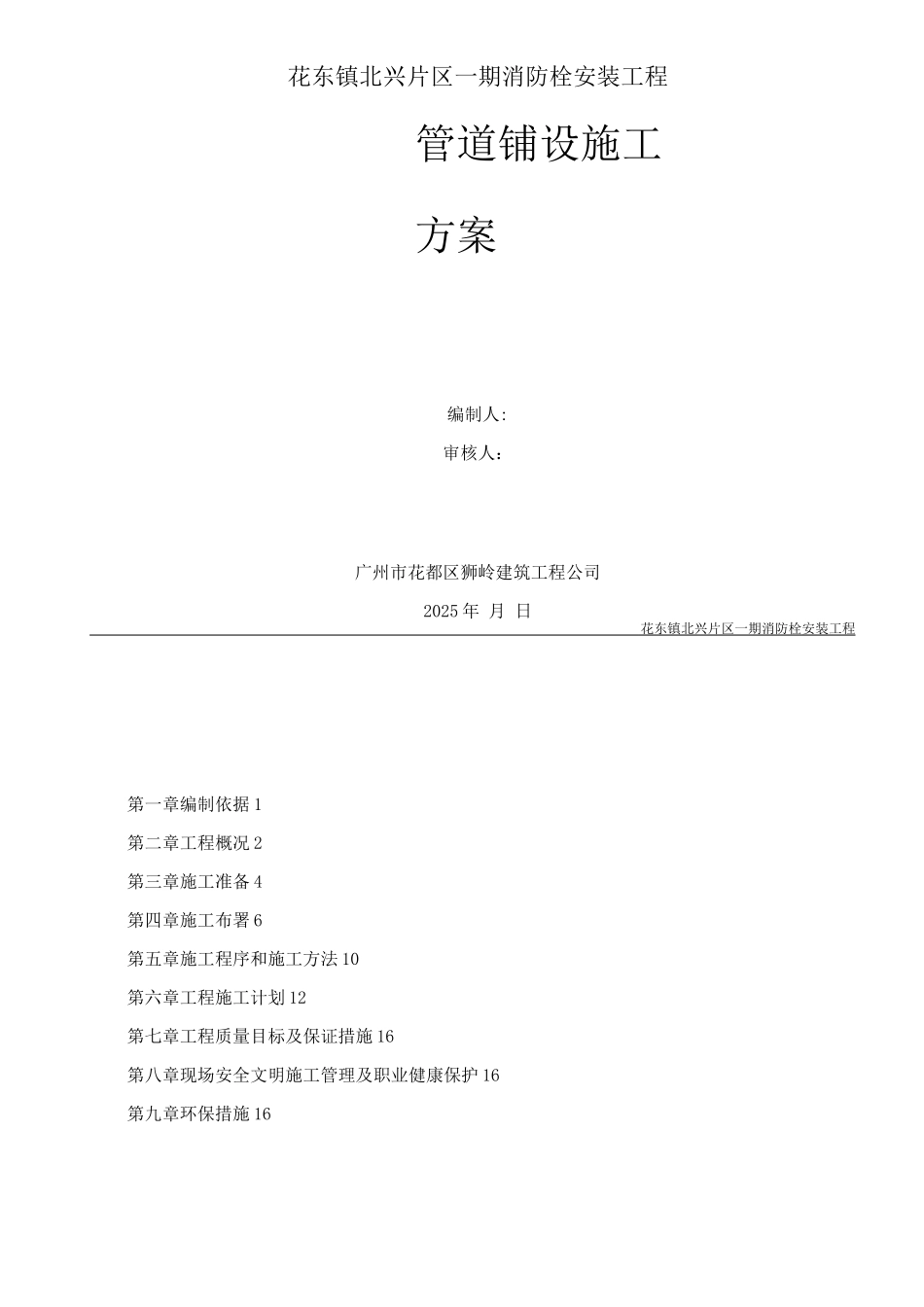

花东镇北兴片区一期消防栓安装工程管道铺设施工方案编制人:审核人：广州市花都区狮岭建筑工程公司2025 年 月 日花东镇北兴片区一期消防栓安装工程第一章编制依据 1第二章工程概况 2第三章施工准备 4第四章施工布署 6第五章施工程序和施工方法 10第六章工程施工计划 12第七章工程质量目标及保证措施 16第八章现场安全文明施工管理及职业健康保护 16第九章环保措施 16花东镇北兴片区一期消防栓安装工程本施工组织设计内容包括管道铺设系统。针对本片区(主要为花都大道两侧)部分位置地上式消火栓设置不足，存在一定的安全隐患。本工程根据相关部门的部署，根据现状的室外消火栓的布置，首期在花都大道两侧部分路处加设地上式消火栓.管道采纳给水用塑料给水管(PVC 一 U 管)，牵引施工段采纳 PE 给水管，所有管道、阀门及配件的公称压力＞1.0MPa，消火栓采纳 SS1-65-1.0 地上式。第一章编制依据1、相关文件、图集、法律规范、规程等1.1《城市排水工程规划法律规范》(GB50318—20 )1。2《城市给水工程规划法律规范》(GB50282—98 )1。3 国标图籍 03S504《刚性接给水承插式铸铁管道支墩》1.4 国标图籍 01S201/6 SS1/65 室外地上式消火栓1.5《给水排水管道工程施工及验收法律规范》GB50268—281.6《室外消火栓通用技术条件》(GB 4452-1996 )2、花东镇花侨片区一期消防栓安装工程设计施工图。第二章工程概况工程名称：花东镇花侨片区一期消防栓安装工程工程地点:花东镇花侨片区(花都大道两侧)建设单位:广州市花都区花东镇人民政府监理单位：广州城镇工程监理有限公司设计单位：陕西市政建筑设计讨论院有限公司施工单位：广州市花都区狮岭建筑工程公司工程内容:本工程管径为 DN= ( 1-150 )，长约 768m 的管径铺设，包括沿线的土方工程、市政路面、绿化等修复工程。工 期：60 天花东镇北兴片区一期消防栓安装工程消防栓安装工程主要工程量汇总表序号名称规格单位数量1抢修接头DN25012个2异径三通DN250*112个3法兰DN250\DN2\DN150\DN163片4PVC—U 塑料给水管DN150383米5PVC—U 塑料给水管DN1550米6消火镀锌钢管DN1865米7消火镀锌钢管DN150108米8给水用可曲挠橡胶接头DN1504个9给水用可曲挠橡胶接头DN110个10涡轮式蝶阀DN1502个11涡轮式蝶阀DN110个12地上式消火栓DN1 SS1/65 — 1。015座13阀门井13 * 912座1490 度弯头DN160个1520 砼路面修复220平方米16C25 混凝土镇墩50 x 50 x 8015个第三章施工准备3。1 ...
