区间路基电缆槽施工方案

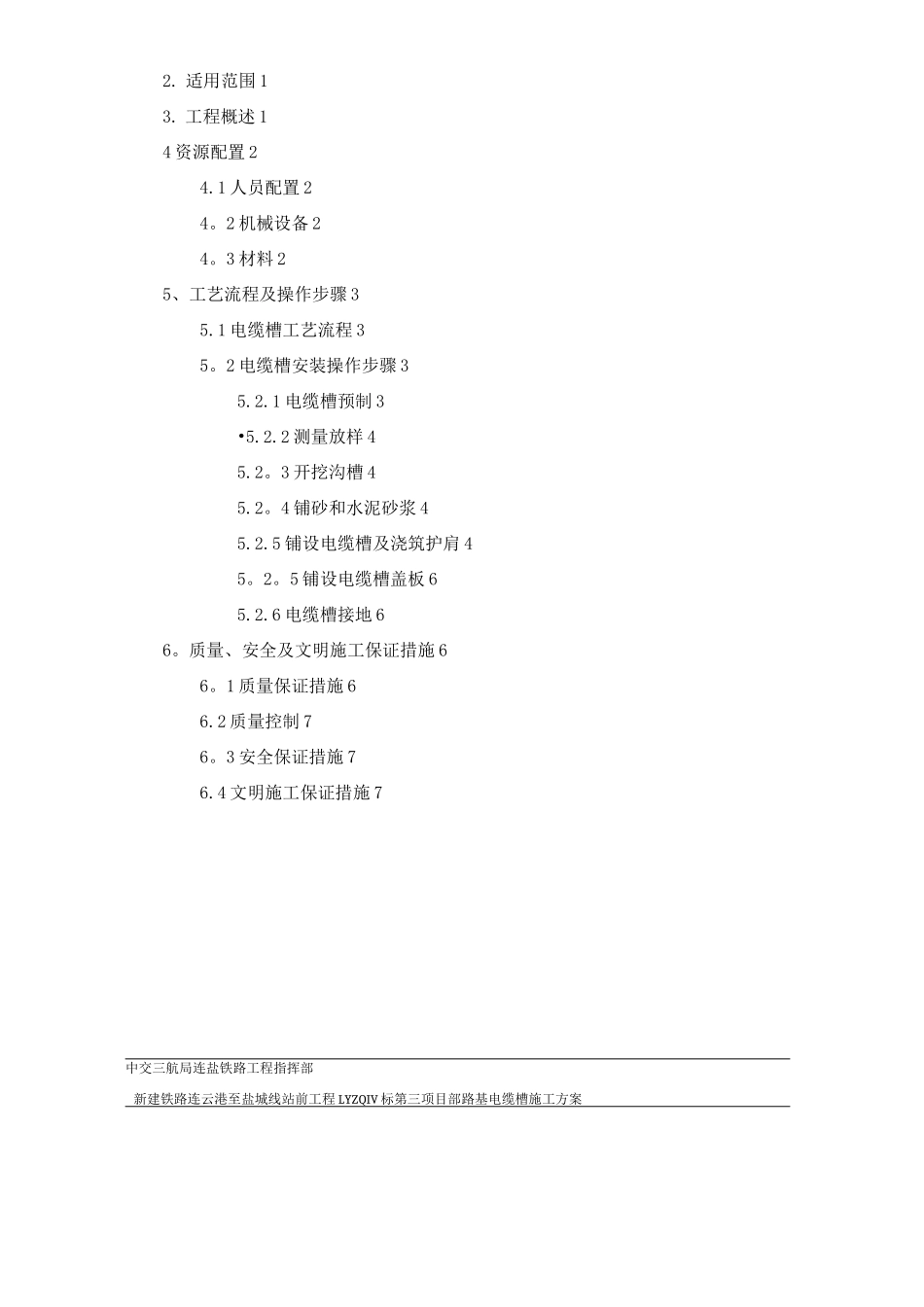

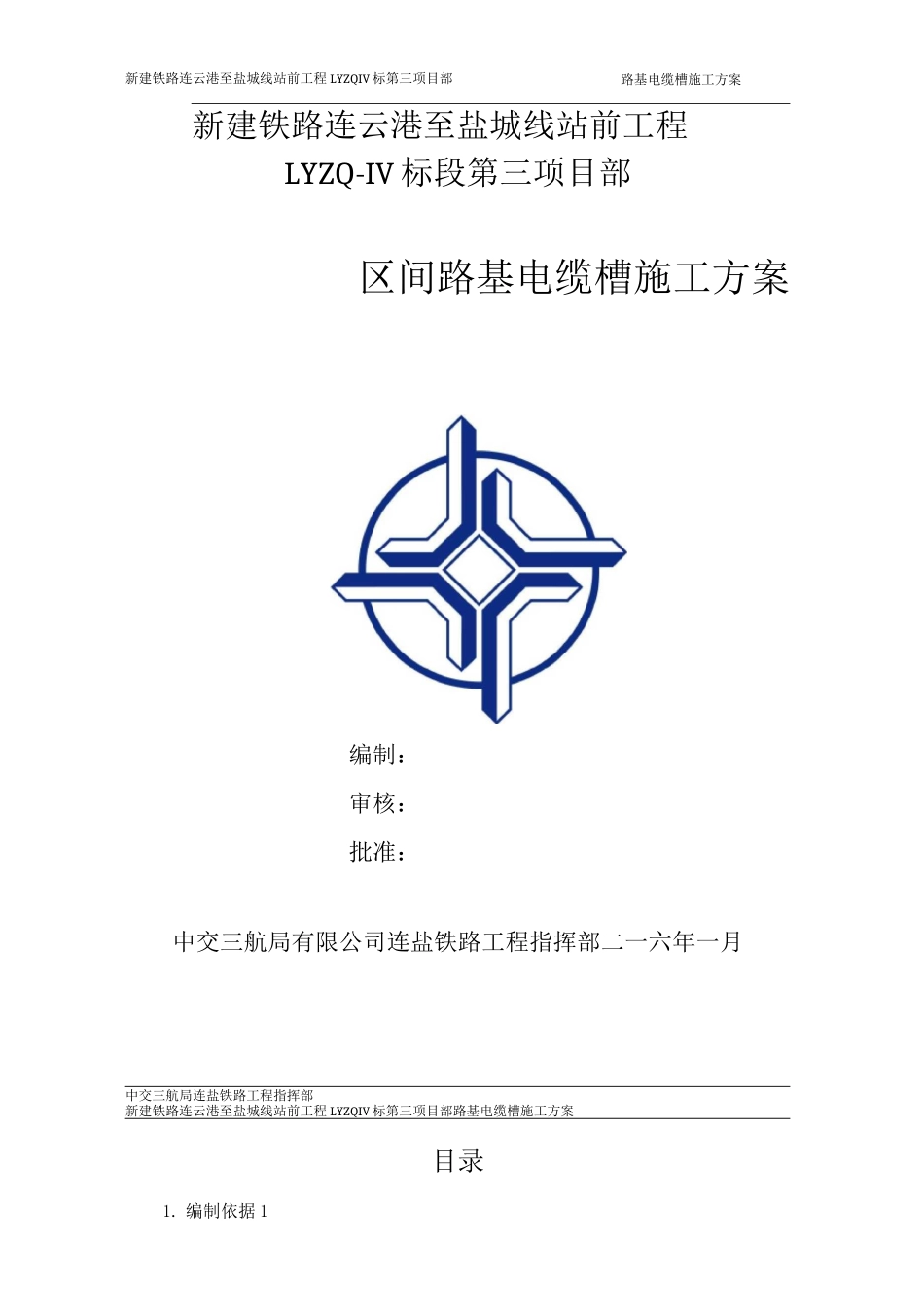

新建铁路连云港至盐城线站前工程 LYZQIV 标第三项目部新建铁路连云港至盐城线站前工程LYZQ-IV 标段第三项目部区间路基电缆槽施工方案编制：审核：批准：中交三航局有限公司连盐铁路工程指挥部二一六年一月中交三航局连盐铁路工程指挥部新建铁路连云港至盐城线站前工程 LYZQIV 标第三项目部路基电缆槽施工方案目录1. 编制依据 1路基电缆槽施工方案2. 适用范围 13. 工程概述 14 资源配置 24.1 人员配置 24。2 机械设备 24。3 材料 25、工艺流程及操作步骤 35.1 电缆槽工艺流程 35。2 电缆槽安装操作步骤 35.2.1 电缆槽预制 3•5.2.2 测量放样 45.2。3 开挖沟槽 45.2。4 铺砂和水泥砂浆 45.2.5 铺设电缆槽及浇筑护肩 45。2。5 铺设电缆槽盖板 65.2.6 电缆槽接地 66。质量、安全及文明施工保证措施 66。1 质量保证措施 66.2 质量控制 76。3 安全保证措施 76.4 文明施工保证措施 7中交三航局连盐铁路工程指挥部新建铁路连云港至盐城线站前工程 LYZQIV 标第三项目部路基电缆槽施工方案DK150+068.05 〜DK167+277.74 段区间路基电缆槽施工方案1。编制依据(1)《铁路路基工程施工质量验收标准》TB 10414-23(2 )《新建时速 2 公里客货共线铁路工程施工质量验收暂行标准》铁建设【24】8 号(3) 《客货共线铁路路基工程施工技术指南》TZ 202-28(4) 《铁路综合接地系统》(通号(29 ) 9301 )(5 )《铁路路基电缆槽》TB 10102-2025 (通路(28 ) 8401 )(6 )《徐州电务段关于连盐铁路信号电缆槽意见的函》【2025】245 号(7 )《设计技术通知单(电缆槽补充)》(20252 号)(8) 《新建铁路连云港至盐城线区间路基设计图》连盐施路-49(9) 《连盐线大样图集》(10 )我单位类似工程的施工经验2。适用范围适用于中交三航局 LYZQ- IV 标三分部区间路基通信信号、电力电缆槽的施工。3。工程概述我分部起屹里程为：DK150+068.05 〜DK167+277.74，全长 17146.813m.该段区间路基设计电缆槽为钢筋混凝土盖板式电缆槽，每节长为 0。5m,型号分为I、II、III 三种类型，其中 I 型电缆槽在外侧壁及隔板底部各设一泄水孔，孔径50mm; II 型电缆槽在 I 型的基础上内侧壁设置接地端子及其引接线预留孔，孔径70mm； III 型电缆槽在 I 型的基础上内侧壁设置通信、信号线缆引出电缆槽预留孔，孔径 80mm.为保证电缆槽的稳定性，电缆槽外侧于基床底层顶面处设置 C25 混凝土护肩，护肩顶面宽度为 10cm,...
