区间隧道结构防水施工方案

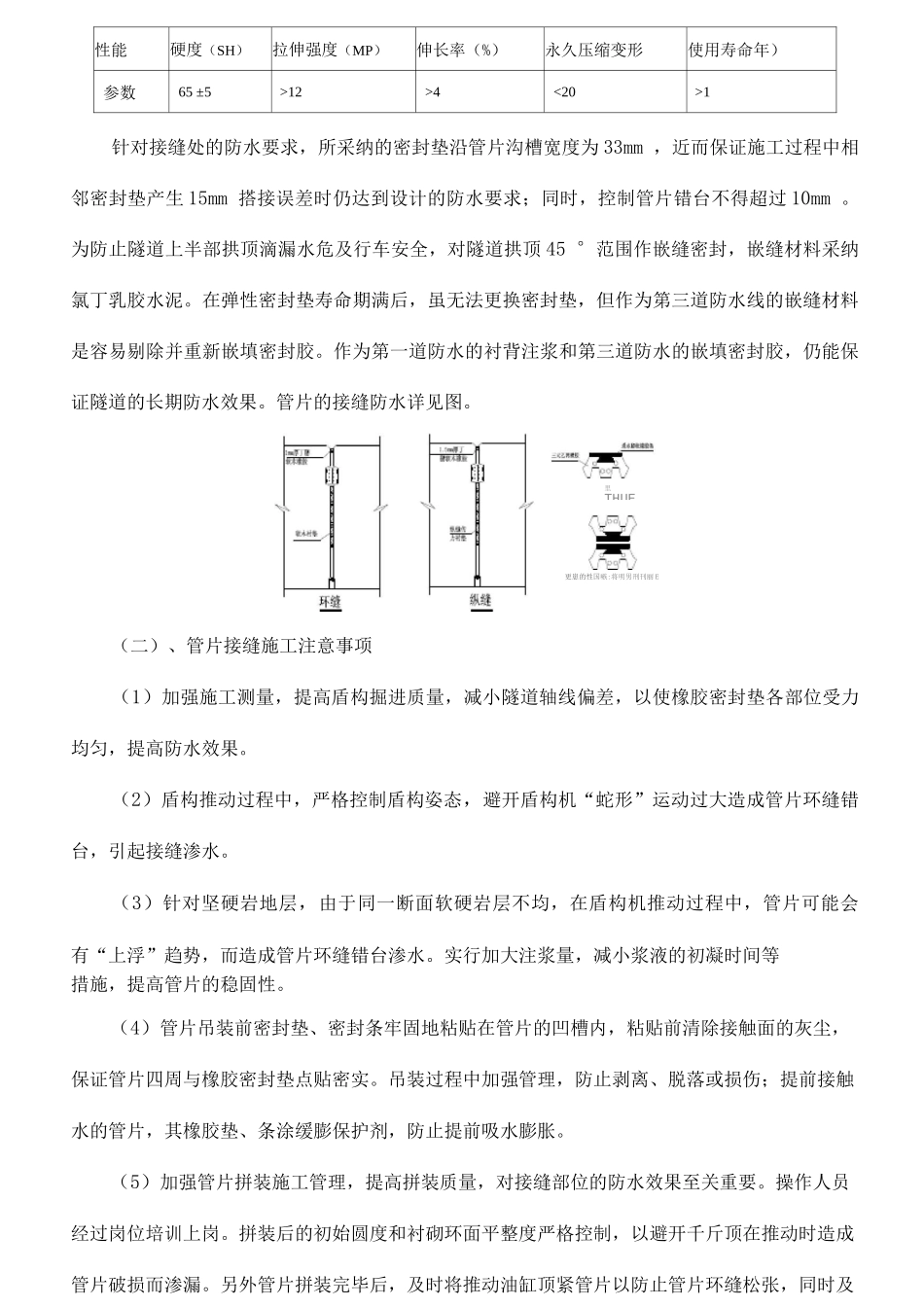

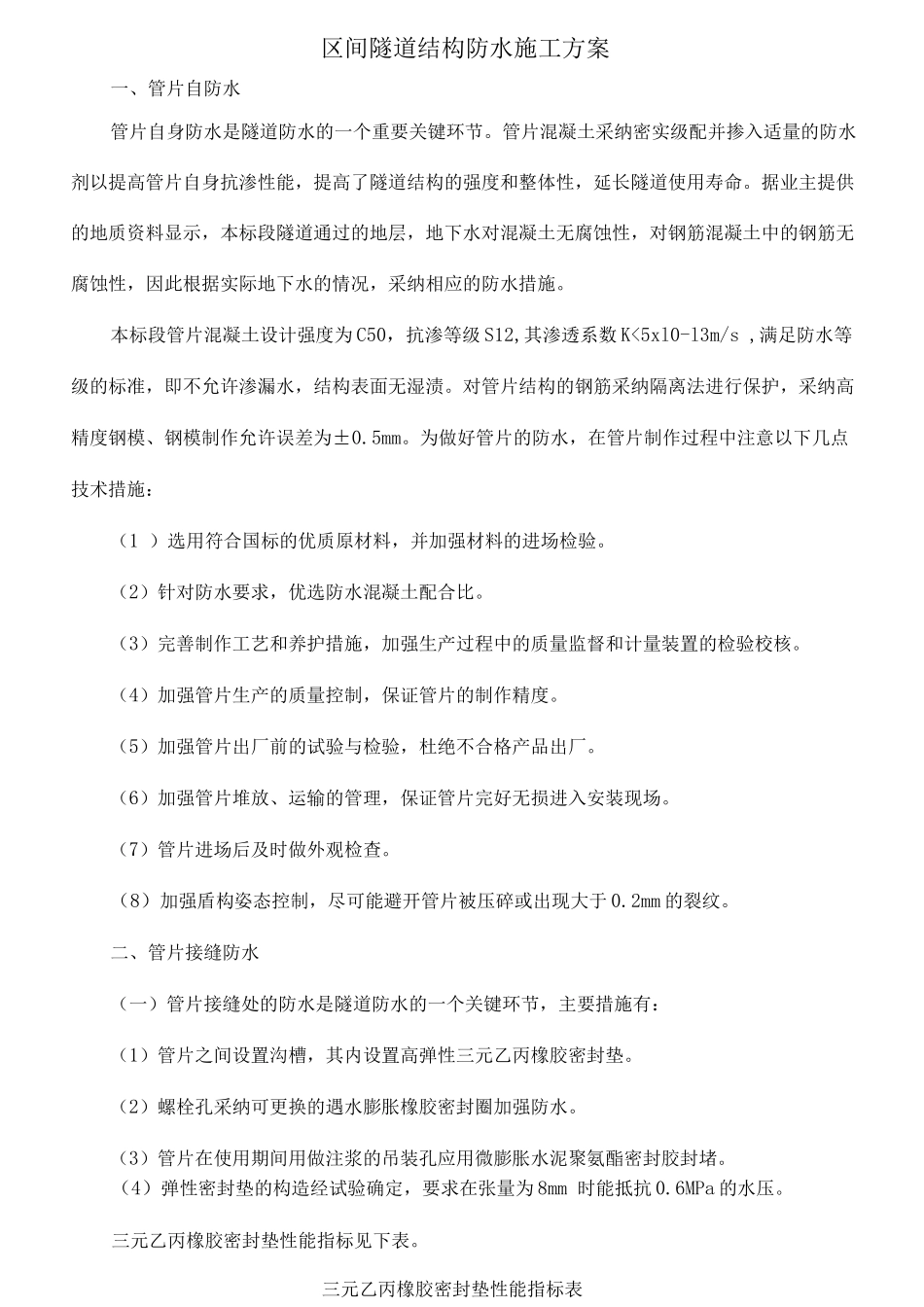

区间隧道结构防水施工方案一、管片自防水管片自身防水是隧道防水的一个重要关键环节。管片混凝土采纳密实级配并掺入适量的防水剂以提高管片自身抗渗性能，提高了隧道结构的强度和整体性，延长隧道使用寿命。据业主提供的地质资料显示，本标段隧道通过的地层，地下水对混凝土无腐蚀性，对钢筋混凝土中的钢筋无腐蚀性，因此根据实际地下水的情况，采纳相应的防水措施。本标段管片混凝土设计强度为 C50，抗渗等级 S12,其渗透系数 K<5xl0-l3m/s ,满足防水等级的标准，即不允许渗漏水，结构表面无湿渍。对管片结构的钢筋采纳隔离法进行保护，采纳高精度钢模、钢模制作允许误差为±0.5mm。为做好管片的防水，在管片制作过程中注意以下几点技术措施：（1 ）选用符合国标的优质原材料，并加强材料的进场检验。（2）针对防水要求，优选防水混凝土配合比。（3）完善制作工艺和养护措施，加强生产过程中的质量监督和计量装置的检验校核。（4）加强管片生产的质量控制，保证管片的制作精度。（5）加强管片出厂前的试验与检验，杜绝不合格产品出厂。（6）加强管片堆放、运输的管理，保证管片完好无损进入安装现场。（7）管片进场后及时做外观检查。（8）加强盾构姿态控制，尽可能避开管片被压碎或出现大于 0.2mm 的裂纹。二、管片接缝防水（一）管片接缝处的防水是隧道防水的一个关键环节，主要措施有：（1）管片之间设置沟槽，其内设置高弹性三元乙丙橡胶密封垫。（2）螺栓孔采纳可更换的遇水膨胀橡胶密封圈加强防水。（3）管片在使用期间用做注浆的吊装孔应用微膨胀水泥聚氨酯密封胶封堵。（4）弹性密封垫的构造经试验确定，要求在张量为 8mm 时能抵抗 0.6MPa 的水压。三元乙丙橡胶密封垫性能指标见下表。三元乙丙橡胶密封垫性能指标表性能硬度（SH）拉伸强度（MP）伸长率（%）永久压缩变形使用寿命年）参数65 ±5>12>4<20>1针对接缝处的防水要求，所采纳的密封垫沿管片沟槽宽度为 33mm ，近而保证施工过程中相邻密封垫产生 15mm 搭接误差时仍达到设计的防水要求；同时，控制管片错台不得超过 10mm 。为防止隧道上半部拱顶滴漏水危及行车安全，对隧道拱顶 45 °范围作嵌缝密封，嵌缝材料采纳氯丁乳胶水泥。在弹性密封垫寿命期满后，虽无法更换密封垫，但作为第三道防水线的嵌缝材料是容易剔除并重新嵌填密封胶。作为第一道防水的衬背注浆和第三道防水的嵌填密封胶，仍能保证隧道的长期防水效果。管片的接缝防水详见图。（二）、管片接缝施...
