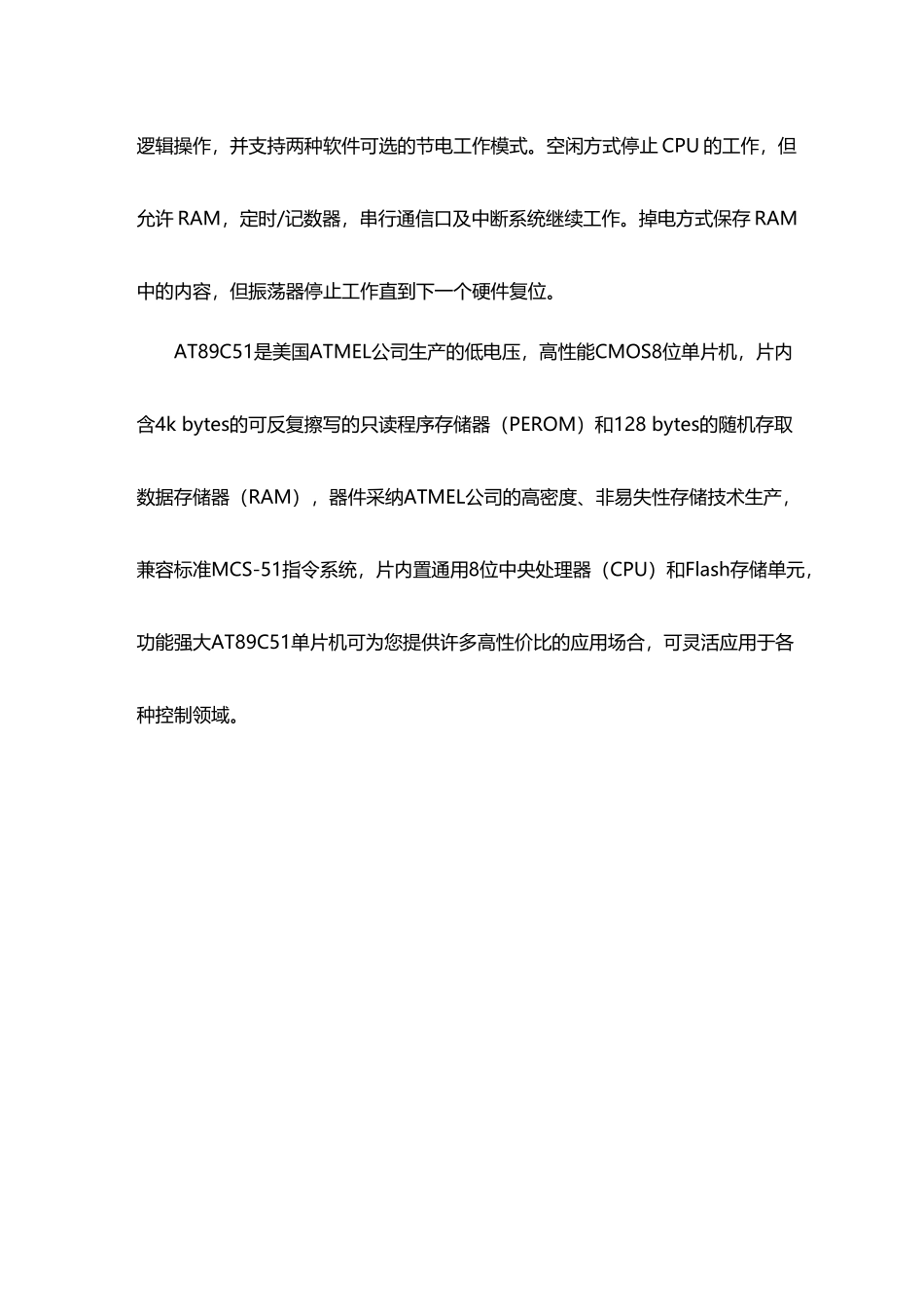

单片机AT89C51 应用及结构功能(24 页)Good is good, but better carries it.精益求精，善益求善。AT89C51 单片机功能及应用和来源参考主要性能参数：与 MCS-51 产品指令系统完全兼容 4K 字节可重檫写 Flash 闪速存储器 1000 次檫写周期 全静态操作：0HZ-24MHZ 三级加密程序存储器 128*8 字节内部 RAM 32 个可编程 I/O 口线2 个 16 位定时/记数器6 个中断源可编程串行 UART 通道低功耗空闲和掉电模式功能特性概述：AT89C51 提供以下标准功能：4K 字节 Flash 闪速存储器，128 字节内部RAM，32 个 I/O 口线，两个 16 位定时/记数器，一个 5 向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51 可降至 0HZ 的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止 CPU 的工作，但允许 RAM，定时/记数器，串行通信口及中断系统继续工作。掉电方式保存 RAM中的内容，但振荡器停止工作直到下一个硬件复位。AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采纳ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。AT89C51方框图引脚功能说明·Vcc：电源电压·GND：地·P0 口：P0 口是一组8 位漏极开路型双向I／O 口，也即地址／数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。在FIash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。·P1口：P1是一个带内部上拉电阻的8位双向I／O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流（IIL）。FIash编程和程序校验期间，P1接收低8位地址。·P2口：P2是一个带有内部上拉电阻的8位双向I／O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路...
