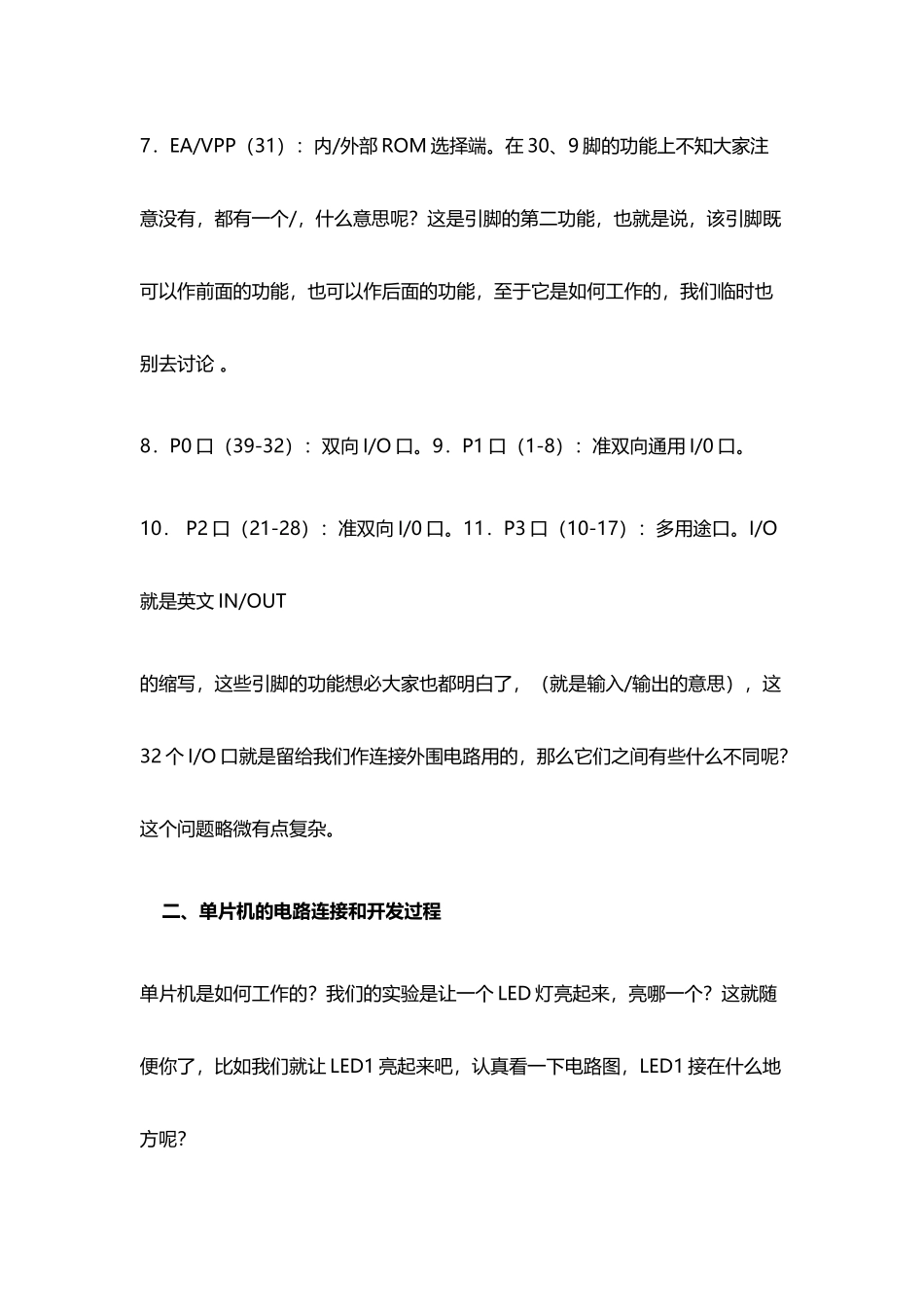

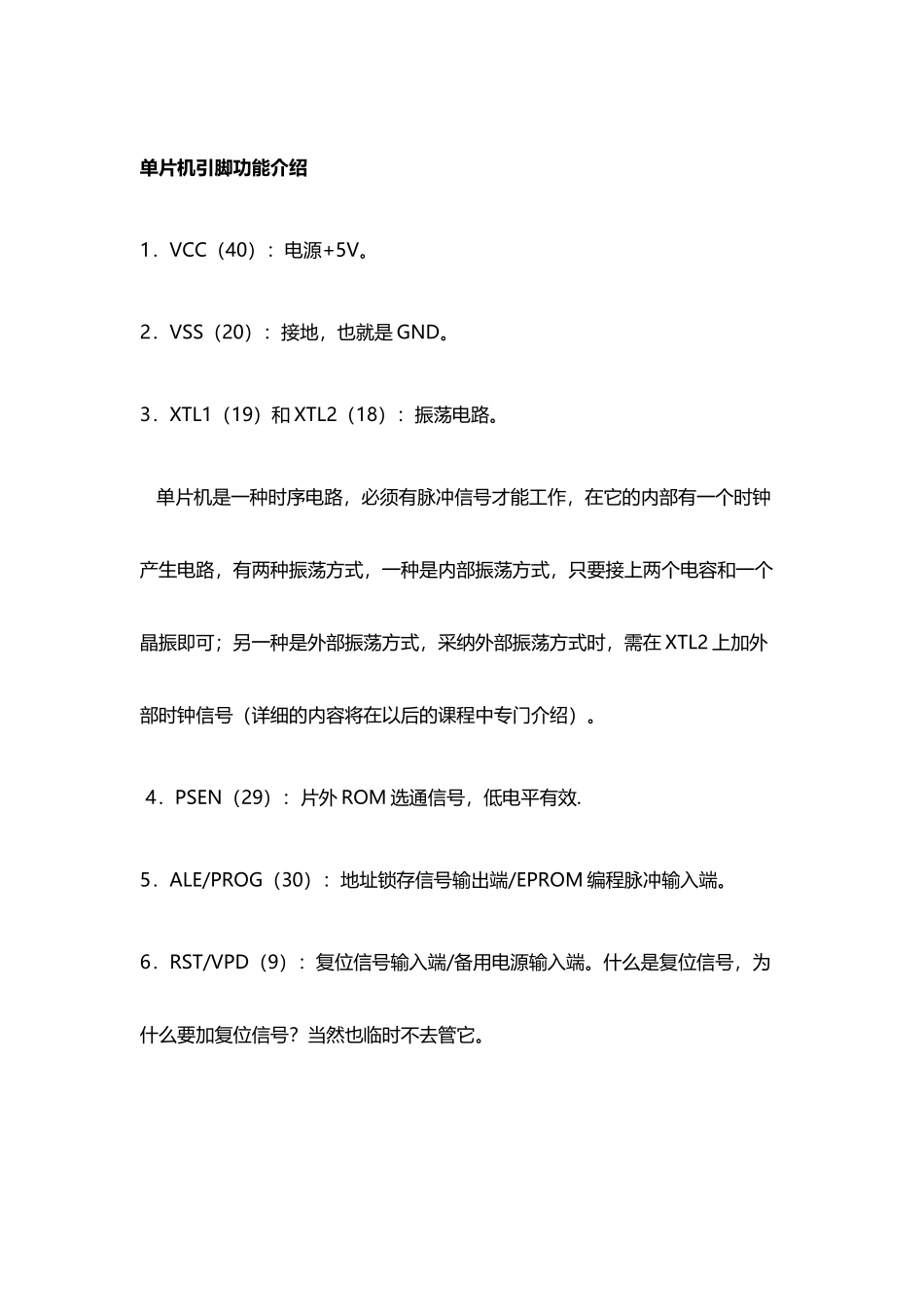

单片机引脚功能介绍(3 页)Good is good, but better carries it.精益求精，善益求善。单片机引脚功能介绍1．VCC（40）：电源+5V。2．VSS（20）：接地，也就是 GND。3．XTL1（19）和 XTL2（18）：振荡电路。 单片机是一种时序电路，必须有脉冲信号才能工作，在它的内部有一个时钟产生电路，有两种振荡方式，一种是内部振荡方式，只要接上两个电容和一个晶振即可；另一种是外部振荡方式，采纳外部振荡方式时，需在 XTL2 上加外部时钟信号（详细的内容将在以后的课程中专门介绍）。 4．PSEN（29）：片外 ROM 选通信号，低电平有效.5．ALE/PROG（30）：地址锁存信号输出端/EPROM 编程脉冲输入端。6．RST/VPD（9）：复位信号输入端/备用电源输入端。什么是复位信号，为什么要加复位信号？当然也临时不去管它。7．EA/VPP（31）：内/外部 ROM 选择端。在 30、9 脚的功能上不知大家注意没有，都有一个/，什么意思呢？这是引脚的第二功能，也就是说，该引脚既可以作前面的功能，也可以作后面的功能，至于它是如何工作的，我们临时也别去讨论 。 8．P0 口（39-32）：双向 I/O 口。9．P1 口（1-8）：准双向通用 I/0 口。10． P2 口（21-28）：准双向 I/0 口。11．P3 口（10-17）：多用途口。I/O就是英文 IN/OUT的缩写，这些引脚的功能想必大家也都明白了，（就是输入/输出的意思），这32 个 I/O 口就是留给我们作连接外围电路用的，那么它们之间有些什么不同呢？这个问题略微有点复杂。 二、单片机的电路连接和开发过程单片机是如何工作的？我们的实验是让一个 LED 灯亮起来，亮哪一个？这就随便你了，比如我们就让 LED1 亮起来吧，认真看一下电路图，LED1 接在什么地方呢？ 接在单片机的 P1.0 的引脚（也就是 1 脚）上，那么根据该电路图的连接方法，当 1 脚为高电平常，LED1 是不亮的；只有当 1 脚为低电平常，LED1 才会亮起来，怎样才能让 1 脚由高电平变为低电平呢？我们让人做事，就必须对她说一声，也就是发布命令，想让单片机工作，也得发布命令，不过在计算机中那叫指令，我们要让 1 脚变为低电平的指令是 CLR P1.0（让 1 脚变为高电平的指令是 SETB P1.0），这就是我们通常所说的源代码。（这是我们开发产品的第一步—源代码编辑）怎么做呢？我们首先得打开实验软件，屏幕出现一个浏览器的软件窗口，点击左边的扩展实验，选中实验 16—自动温度控制器，再点击工具栏里的调试按钮，...
