单片机课程设计完整版《PWM直流电动机调速控制系统》

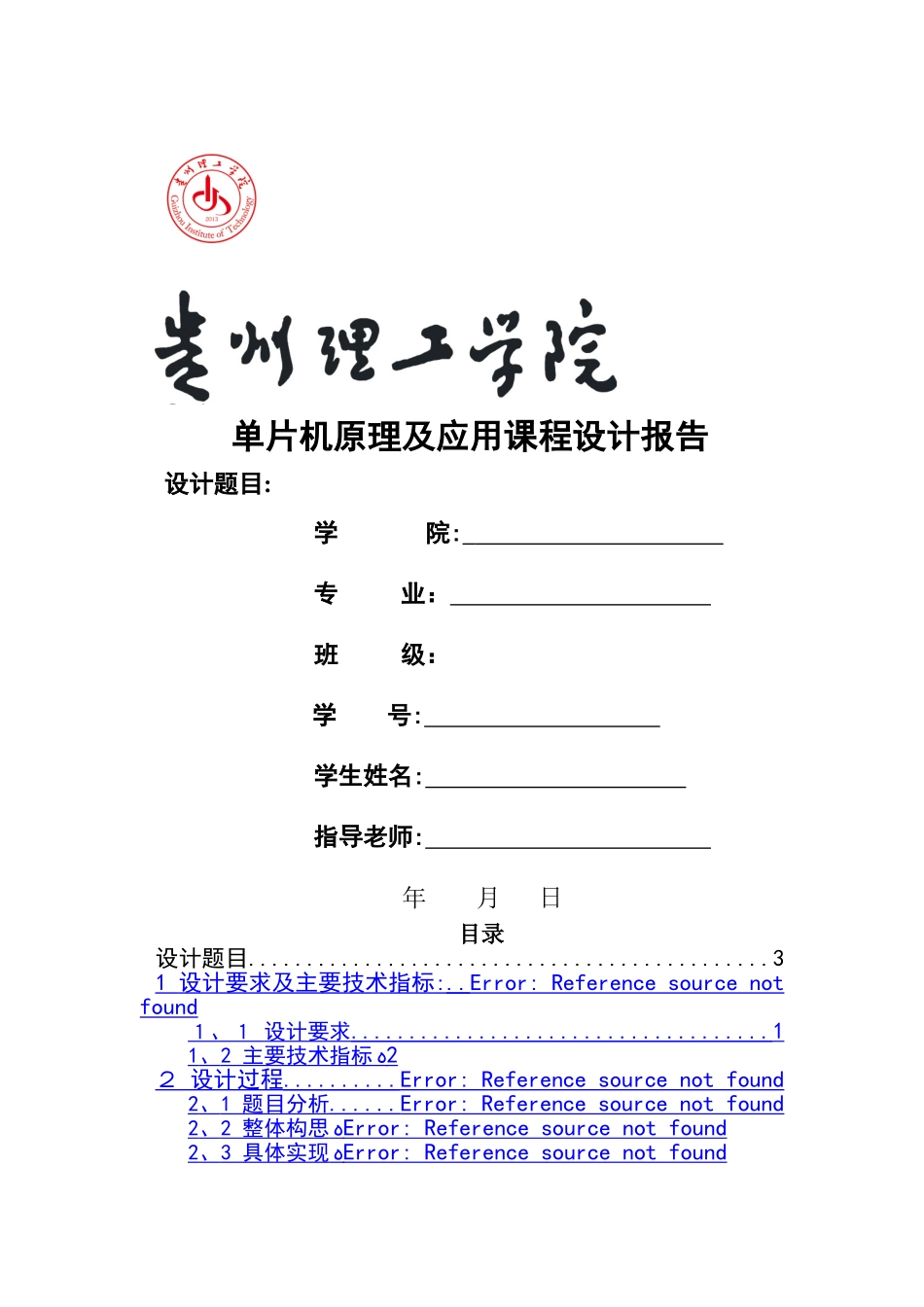

单片机原理及应用课程设计报告设计题目: 学 院: 专 业： 班 级： 学 号: 学生姓名: 指导老师: 年 月 日 目录设计题目.............................................31 设计要求及主要技术指标 : .. Error: Reference source not found１、１ 设计要求 .................................... 1 1 、 2 主要技术指标 ﻩ 2 ２ 设计过程 .......... Error: Reference source not found 2 、 1 题目分析 ...... Error: Reference source not found 2 、 2 整体构思 ﻩ Error: Reference source not found 2 、 3 具体实现 ﻩ Error: Reference source not found 3 元 件 说 明 及 相 关 计 算 ﻩ Error: Reference source not found3 、 1 元件说明 ﻩ Error: Reference source not found 3 、 2 相关计算 ..... Error: Reference source not found 4 调试过程 ﻩ Error: Reference source not found 4 、 1 调试过程 ﻩ Error: Reference source not found 4 、 2 遇到问题及解决措施 ﻩ 12 5 心得体会 ........... Error: Reference source not found 参考文献 ﻩ Error: Reference source not found 附录一：电路原理图 ... Error: Reference source not found 附录二 : 程序清单 ...... Error: Reference source not found 设计题目:PWM 直流电机调速系统本文设计得 PWM 直流电机调速系统,主要由５ 1 单片机、电源、H 桥驱动电路、L Ｅ D 液晶显示器、霍尔测速电路以及独立按键组成得电子产品。电源采纳７８系列芯片实现+5V、+15V 对电机得调速采纳Ｐ WM 波方式，PWM 就是脉冲宽度调制,通过 51 单片机改变占空比实现。通过独立按键实现对电机得启停、调速、转向得人工控制,LE Ｄ实现对测量数据(速度)得显示。电机转速利用霍尔传感器检测输出方波,通过 5 １单片机对 1 秒内得方波脉冲个数进行计数,计算出电机得速度,实现了直流电机得反馈控制。关键词：直流电机调速;定时中断；电动机;PWM 波形；LED 显示器;51 单片机1 设计要求及主要技术指标： 基于 MCS-5 １系列单片机ＡＴ 89C52,设计一个单片机控制得直流电动机PWM 调速控制装置。 1、1 设计要求 (1)在系统中扩展直流电动机控制驱动电路 L29 ８,驱动直流测速电动机。 （2)使用定时器产...
