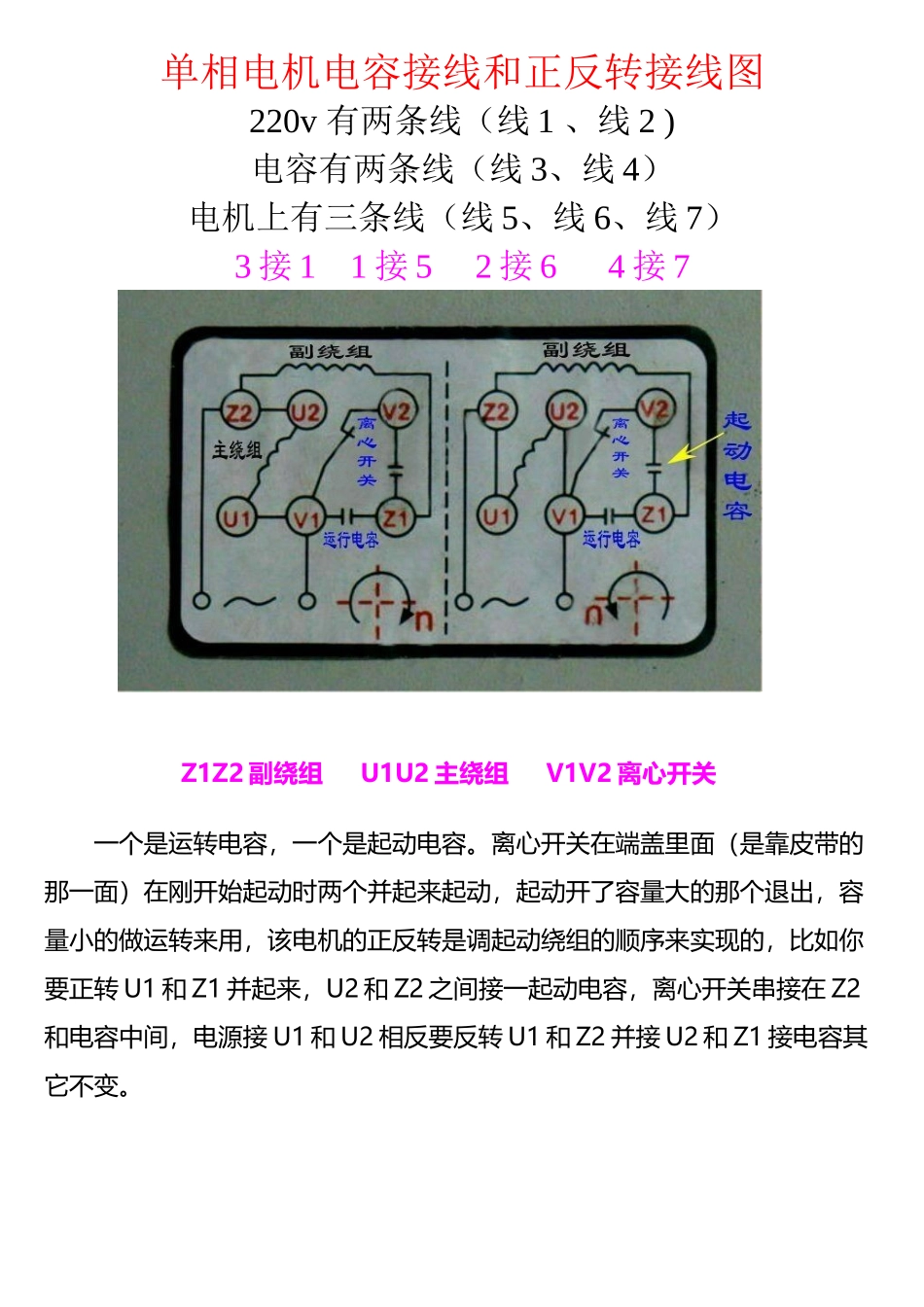

单相电机电容接线和正反转接线图(1 页)Good is good, but better carries it.精益求精，善益求善。单相电机电容接线和正反转接线图220v 有两条线（线 1 、线 2 )电容有两条线（线 3、线 4）电机上有三条线（线 5、线 6、线 7）3 接 1 1 接 5 2 接 6 4 接 7Z1Z2 副绕组 U1U2 主绕组 V1V2 离心开关一个是运转电容，一个是起动电容。离心开关在端盖里面（是靠皮带的那一面）在刚开始起动时两个并起来起动，起动开了容量大的那个退出，容量小的做运转来用，该电机的正反转是调起动绕组的顺序来实现的，比如你要正转 U1 和 Z1 并起来，U2 和 Z2 之间接一起动电容，离心开关串接在 Z2和电容中间，电源接 U1 和 U2 相反要反转 U1 和 Z2 并接 U2 和 Z1 接电容其它不变。'…《]—%》|~》@《}{&《￥:?$…】，)《<。[~~
