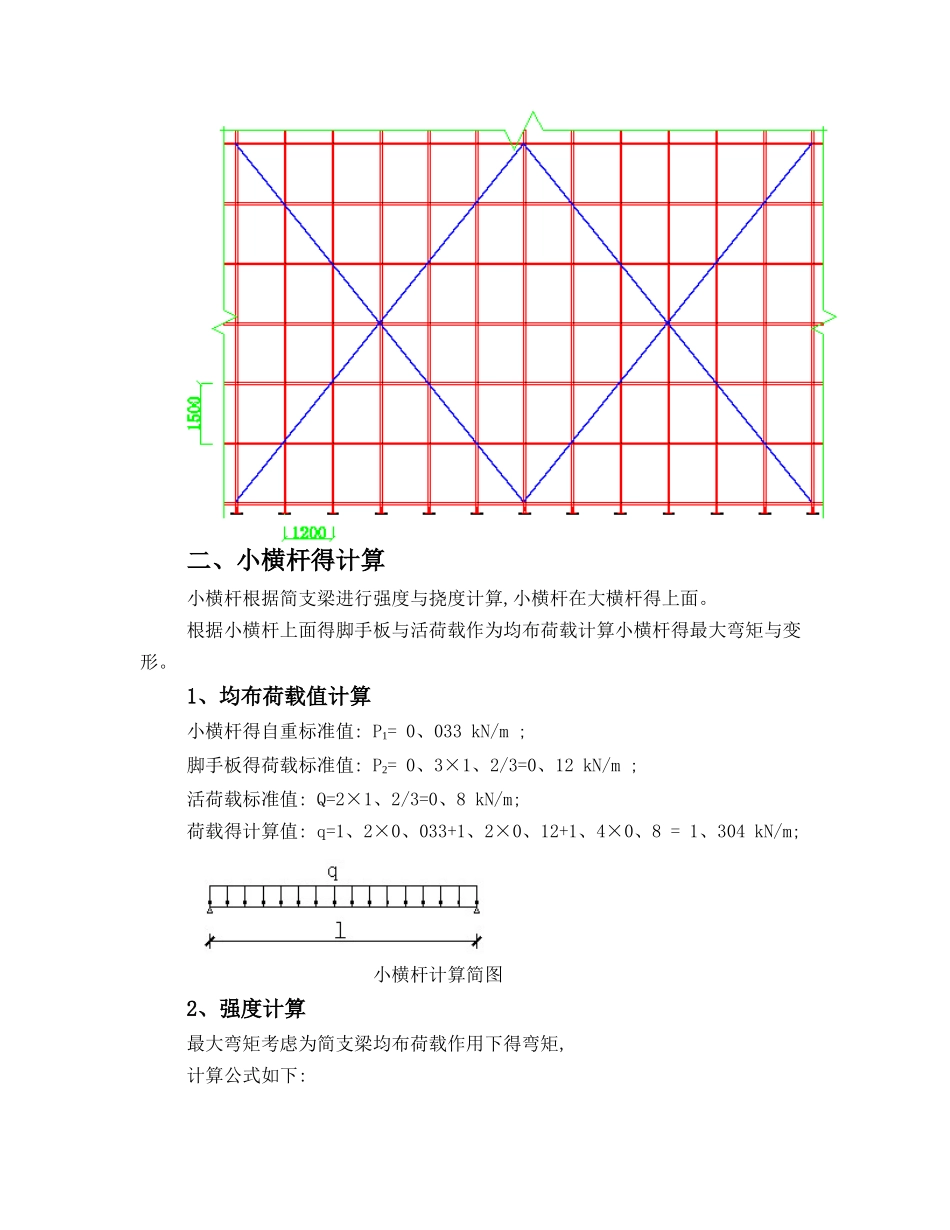

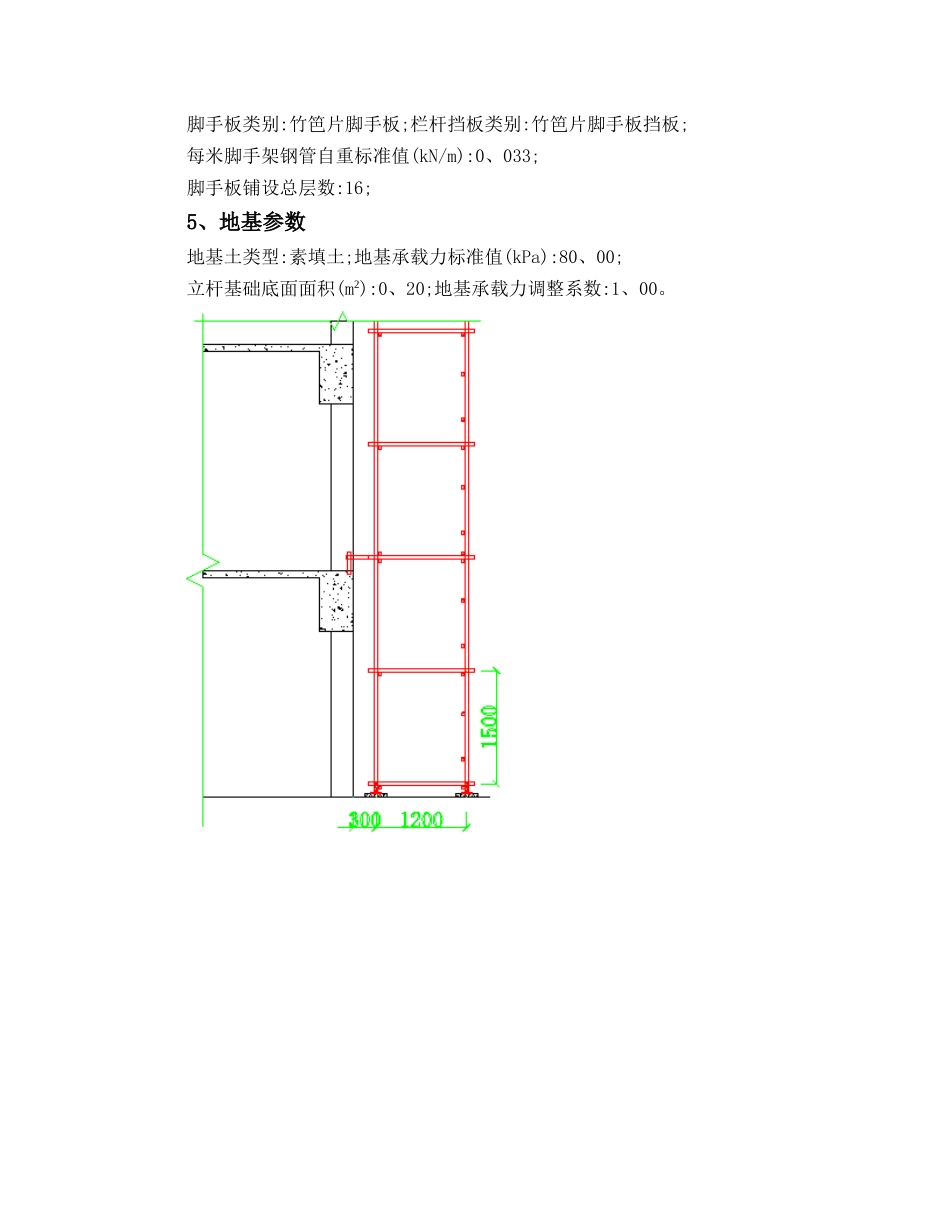

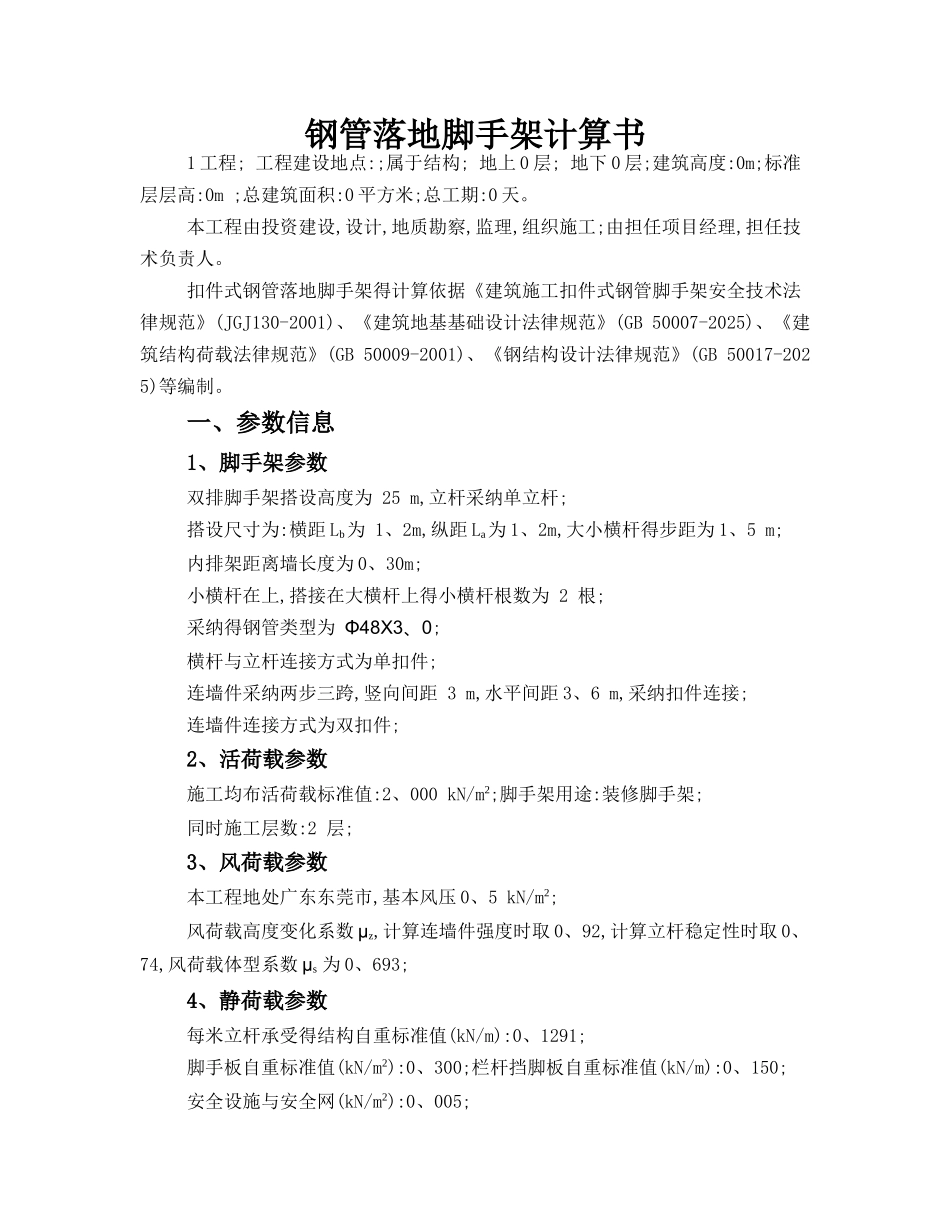

钢管落地脚手架计算书1 工程; 工程建设地点:;属于结构; 地上 0 层; 地下 0 层;建筑高度:0m;标准层层高:0m ;总建筑面积:0 平方米;总工期:0 天。本工程由投资建设,设计,地质勘察,监理,组织施工;由担任项目经理,担任技术负责人。扣件式钢管落地脚手架得计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)、《建筑地基基础设计法律规范》(GB 50007-2025)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2025)等编制。一、参数信息1、脚手架参数双排脚手架搭设高度为 25 m,立杆采纳单立杆;搭设尺寸为:横距 Lb为 1、2m,纵距 La为 1、2m,大小横杆得步距为 1、5 m;内排架距离墙长度为 0、30m;小横杆在上,搭接在大横杆上得小横杆根数为 2 根;采纳得钢管类型为 Φ48Χ3、0; 横杆与立杆连接方式为单扣件;连墙件采纳两步三跨,竖向间距 3 m,水平间距 3、6 m,采纳扣件连接;连墙件连接方式为双扣件;2、活荷载参数施工均布活荷载标准值:2、000 kN/m2;脚手架用途:装修脚手架;同时施工层数:2 层;3、风荷载参数本工程地处广东东莞市,基本风压 0、5 kN/m2;风荷载高度变化系数 μz,计算连墙件强度时取 0、92,计算立杆稳定性时取 0、74,风荷载体型系数 μs 为 0、693;4、静荷载参数每米立杆承受得结构自重标准值(kN/m):0、1291;脚手板自重标准值(kN/m2):0、300;栏杆挡脚板自重标准值(kN/m):0、150;安全设施与安全网(kN/m2):0、005;脚手板类别:竹笆片脚手板;栏杆挡板类别:竹笆片脚手板挡板;每米脚手架钢管自重标准值(kN/m):0、033;脚手板铺设总层数:16;5、地基参数地基土类型:素填土;地基承载力标准值(kPa):80、00;立杆基础底面面积(m2):0、20;地基承载力调整系数:1、00。 二、小横杆得计算小横杆根据简支梁进行强度与挠度计算,小横杆在大横杆得上面。根据小横杆上面得脚手板与活荷载作为均布荷载计算小横杆得最大弯矩与变形。1、均布荷载值计算小横杆得自重标准值: P1= 0、033 kN/m ;脚手板得荷载标准值: P2= 0、3×1、2/3=0、12 kN/m ;活荷载标准值: Q=2×1、2/3=0、8 kN/m;荷载得计算值: q=1、2×0、033+1、2×0、12+1、4×0、8 = 1、304 kN/m; 小横杆计算简图2、强度计算最大弯矩考虑为简支梁均布荷载作用下得弯矩,计算公式如下: Mqmax = ql2/8最大弯矩 Mqmax =1、304×1、22/8 = 0、235 kN·m;最大应力计算值 σ = Mqmax/W =52、275 N/mm2;小...
