双踪示波器的使用

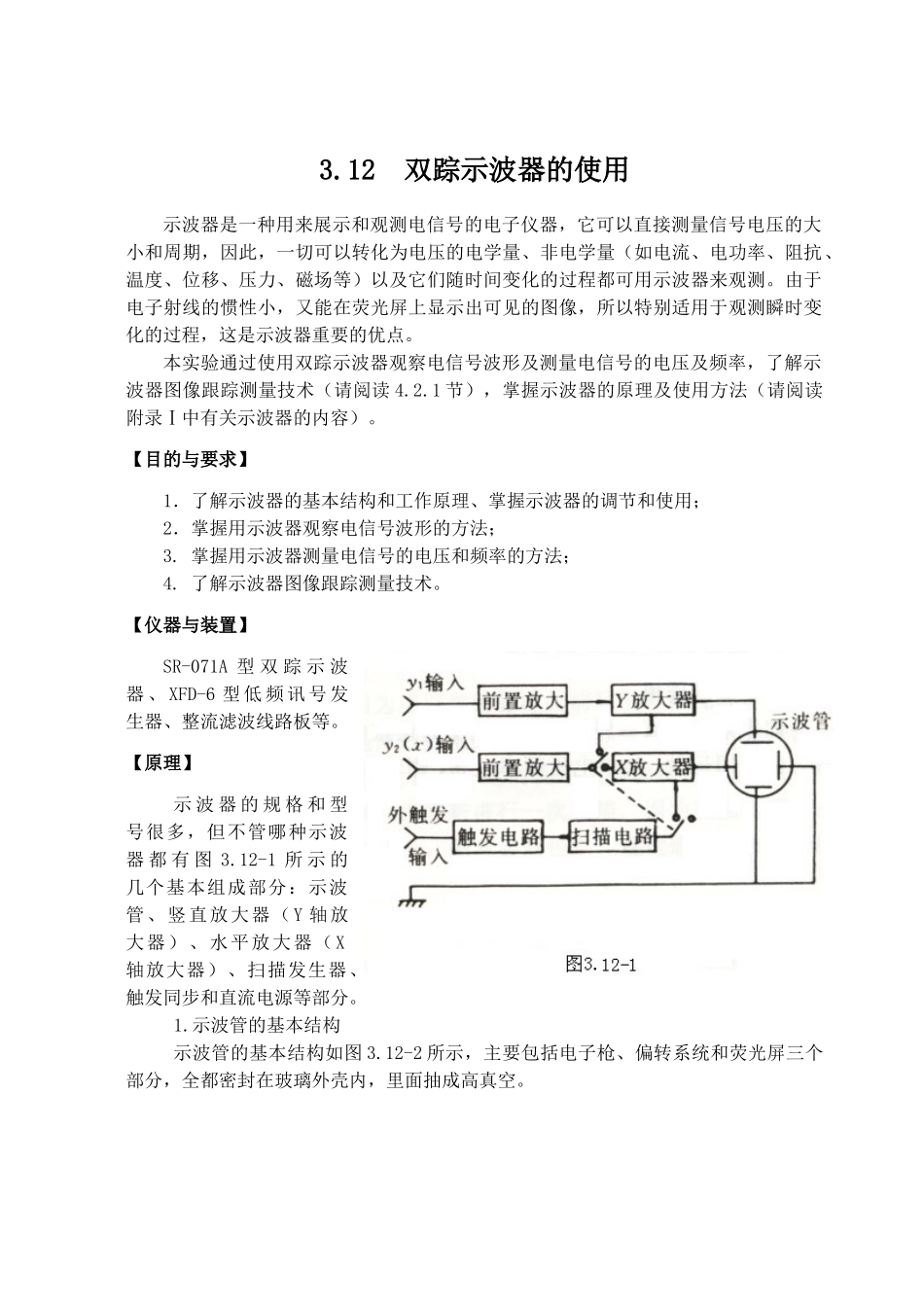

双踪示波器的使用_第1页
1/8

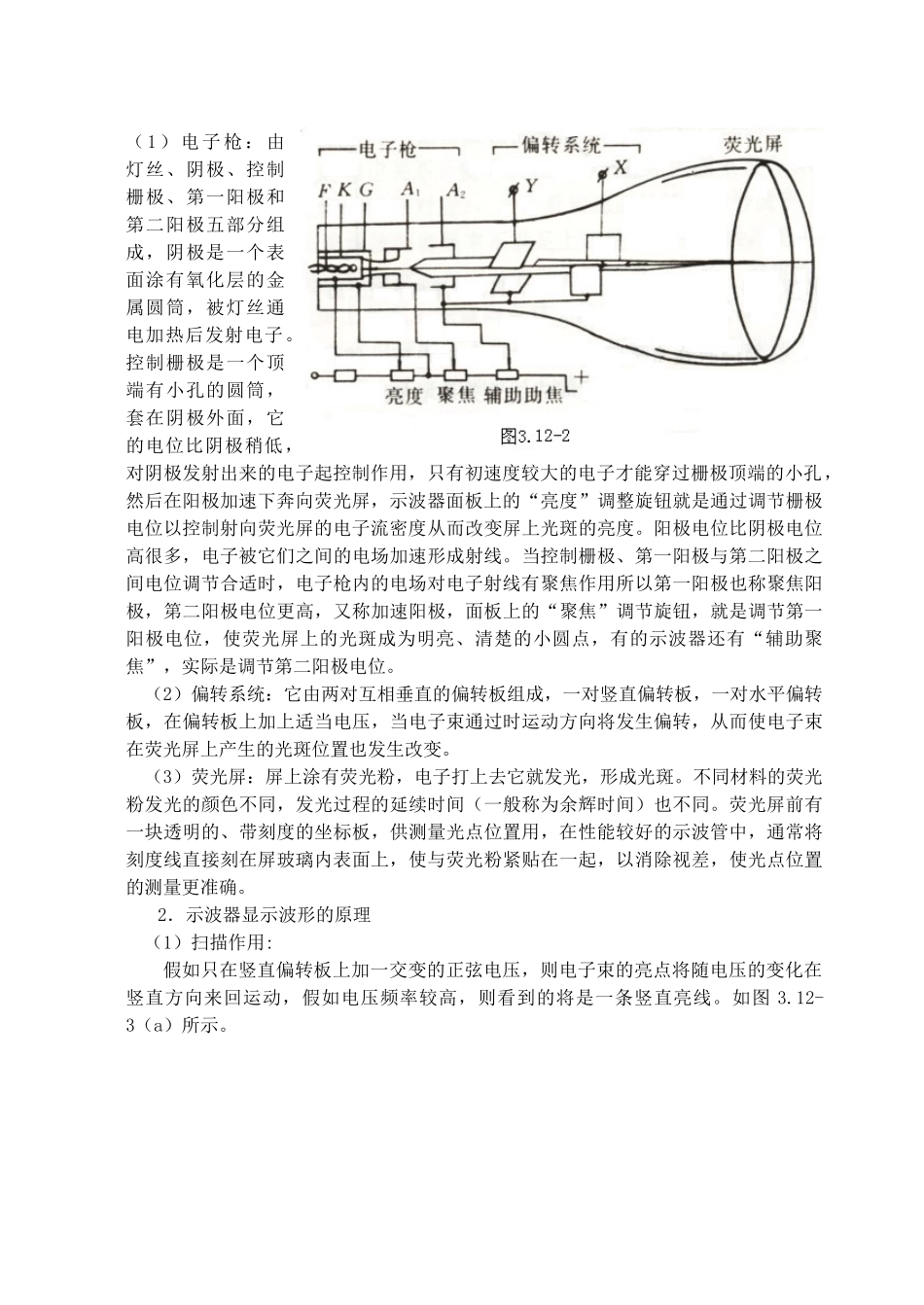

双踪示波器的使用_第2页
2/8

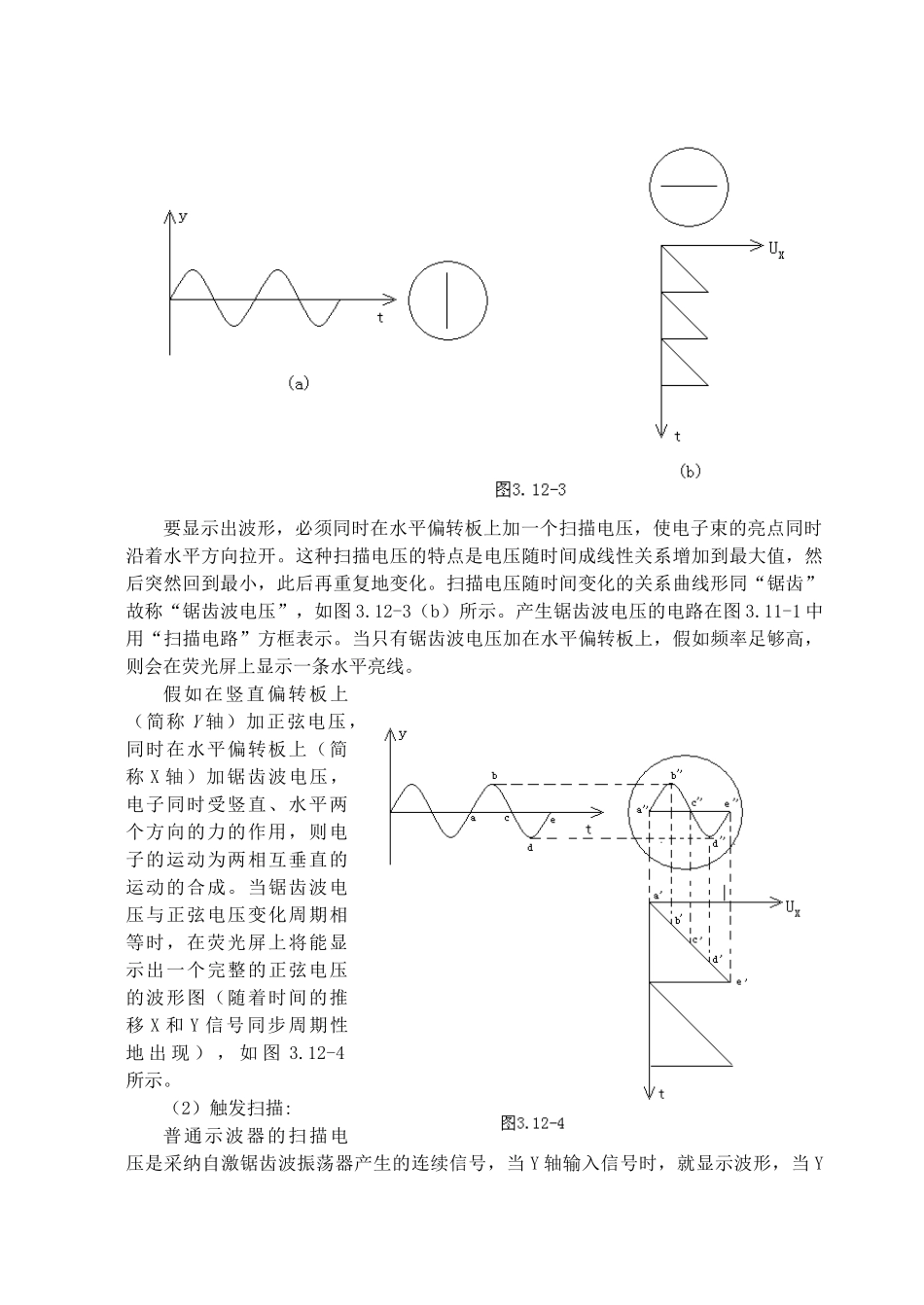

双踪示波器的使用_第3页
3/8
3.12 双踪示波器的使用示波器是一种用来展示和观测电信号的电子仪器,它可以直接测量信号电压的大小和周期,因此,一切可以转化为电压的电学量、非电学量(如电流、电功率、阻抗、温度、位移、压力、磁场等)以及它们随时间变化的过程都可用示波器来观测。由于电子射线的惯性小,又能在荧光屏上显示出可见的图像,所以特别适用于观测瞬时变化的过程,这是示波器重要的优点。本实验通过使用双踪示波器观察电信号波形及测量电信号的电压及频率,了解示波器图像跟踪测量技术(请阅读 4.2.1 节),掌握示波器的原理及使用方法(请阅读附录Ⅰ中有关示波器的内容)。【目的与要求】1.了解示波器的基本结构和工作原理、掌握示波器的调节和使用; 2.掌握用示波器观察电信号波形的方法; 3. 掌握用示波器测量电信号的电压和频率的方法; 4. 了解示波器图像跟踪测量技术。【仪器与装置】SR-071A 型 双 踪 示 波器 、 XFD-6 型 低 频 讯 号 发生器、整流滤波线路板等。【原理】示 波 器 的 规 格 和 型号很多,但不管哪种示波器 都 有 图 3.12-1 所 示 的几个基本组成部分:示波管、竖直放大器(Y 轴放大器)、水平放大器(X轴放大器)、扫描发生器、触发同步和直流电源等部分。1.示波管的基本结构示波管的基本结构如图 3.12-2 所示,主要包括电子枪、偏转系统和荧光屏三个部分,全都密封在玻璃外壳内,里面抽成高真空。( 1 ) 电 子 枪 : 由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成,阴极是一个表面涂有氧化层的金属圆筒,被灯丝通电加热后发射电子。控制栅极是一个顶端有小孔的圆筒,套在阴极外面,它的电位比阴极稍低,对阴极发射出来的电子起控制作用,只有初速度较大的电子才能穿过栅极顶端的小孔,然后在阳极加速下奔向荧光屏,示波器面板上的“亮度”调整旋钮就是通过调节栅极电位以控制射向荧光屏的电子流密度从而改变屏上光斑的亮度。阳极电位比阴极电位高很多,电子被它们之间的电场加速形成射线。当控制栅极、第一阳极与第二阳极之间电位调节合适时,电子枪内的电场对电子射线有聚焦作用所以第一阳极也称聚焦阳极,第二阳极电位更高,又称加速阳极,面板上的“聚焦”调节旋钮,就是调节第一阳极电位,使荧光屏上的光斑成为明亮、清楚的小圆点,有的示波器还有“辅助聚焦”,实际是调节第二阳极电位。 (2)偏转系统:它由两对互相垂直的偏转板组成,一对竖直偏转板,一对水平偏转板...
