取芯技术方案设计VIP专享

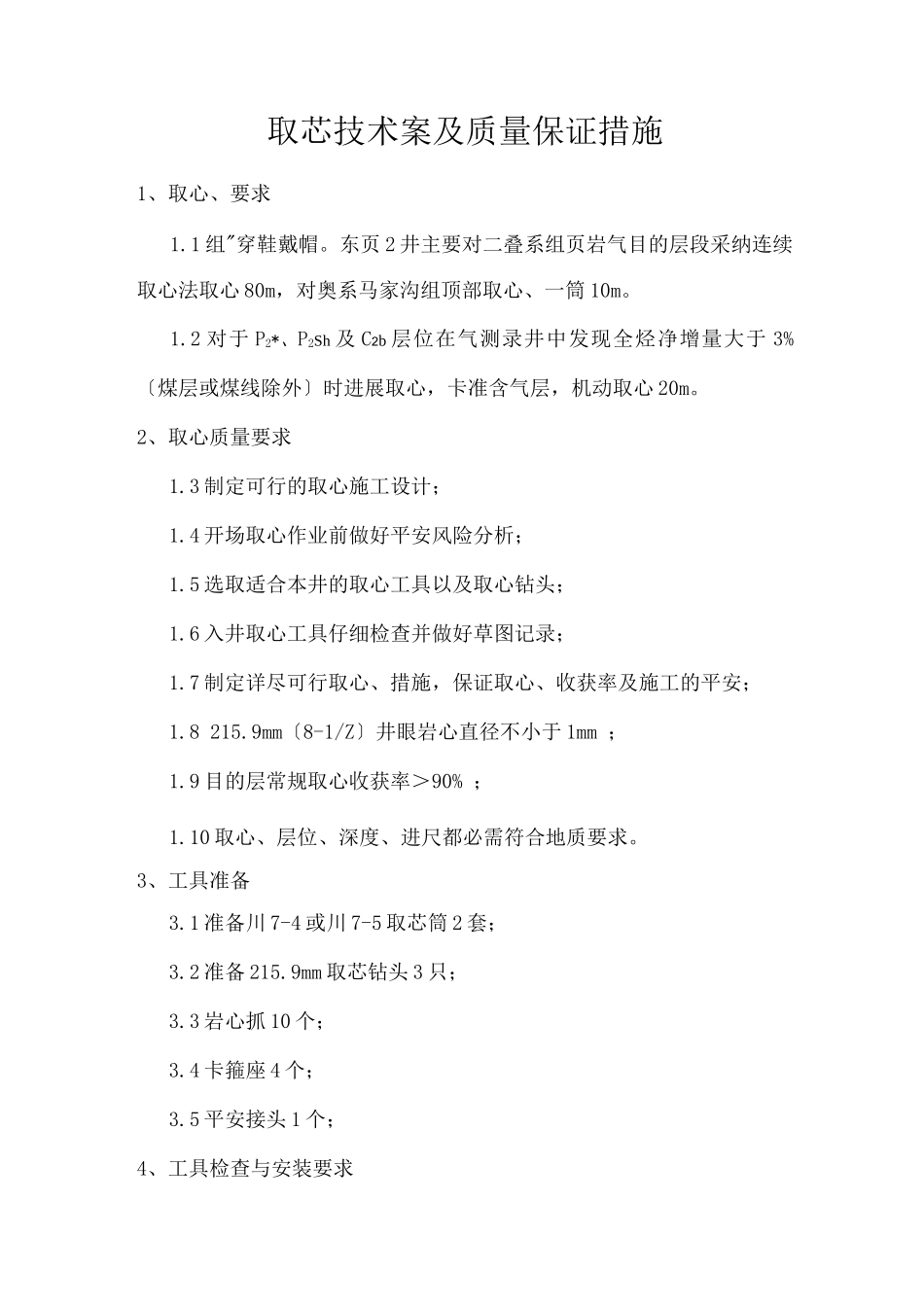

取芯技术案及质量保证措施1、取心、要求1.1 组"穿鞋戴帽。东页 2 井主要对二叠系组页岩气目的层段采纳连续取心法取心 80m，对奥系马家沟组顶部取心、一筒 10m。1.2 对于 P2*、P2Sh 及 C2b 层位在气测录井中发现全烃净增量大于 3%〔煤层或煤线除外〕时进展取心，卡准含气层，机动取心 20m。2、取心质量要求1.3 制定可行的取心施工设计；1.4 开场取心作业前做好平安风险分析；1.5 选取适合本井的取心工具以及取心钻头；1.6 入井取心工具仔细检查并做好草图记录；1.7 制定详尽可行取心、措施，保证取心、收获率及施工的平安；1.8 215.9mm〔8-1/Z〕井眼岩心直径不小于 1mm ；1.9 目的层常规取心收获率＞90% ；1.10 取心、层位、深度、进尺都必需符合地质要求。3、工具准备3.1 准备川 7-4 或川 7-5 取芯筒 2 套；3.2 准备 215.9mm 取芯钻头 3 只；3.3 岩心抓 10 个；3.4 卡箍座 4 个；3.5 平安接头 1 个；4、工具检查与安装要求4.1 钻头螺纹完好，钻头体无裂缝，钻头出刃均匀完好，外径符合取芯要求，腔外表光滑，无焊渣，水眼畅通。4.2 岩芯爪尺寸和性能符合规定要求，无毛刺、无变形、弹性良好，岩芯爪在缩径套上下活动灵活。4.3 分水接头水眼畅通，单流凡尔密封可靠，悬挂轴承转动灵活，组装后吊在井用手能转动筒为准。4.4 外筒无咬扁、无裂纹、罗纹完好。直线度不超过 0.5%，外径符合钻井设计要求，筒壁光滑，无泥沙和异物。4.5 外筒螺纹必须清洁，涂好密封脂、新加工的螺纹要仔细磨合。4.6 调整岩心爪座底面与钻头台肩的间隙推举为 8-13 毫米围。4.7 筒螺纹用双链钳上紧，外筒用链钳上紧后再在井用大钳将外筒螺纹上紧。4.8 本井目的层需要连续取心 80m，则采纳双筒取心、的式进展取心。5、井眼准备及设备要求5.1 井身质量与钻井液性能符合钻井设计要求。5.2 井下情况无异常，无漏失、无溢流、起下钻畅通无阻。5.3 井底无落物。5.4 设备运转良好，仪表装备齐全，灵敏可靠。5.5 如用投球式取芯工具，应检查钻具与接头的径，保证取芯专用球能顺利通过。6、操作规程6.1 下钻出现以下情况之一时不准下取芯工具：a. 井下不正常、有阻卡、掉块、井底有落物、漏失和油气很活泼；b. 钻井液性能不符合设计要求；c. 岗位工人对取芯工具构造、性能不熟悉，未贯彻取芯设计和未制定取芯措施；d. 设备有问题，不能保证连续取芯施工；e. 取芯工具装配质量不合格；f. 指重表和泵压表不灵；g. ...
