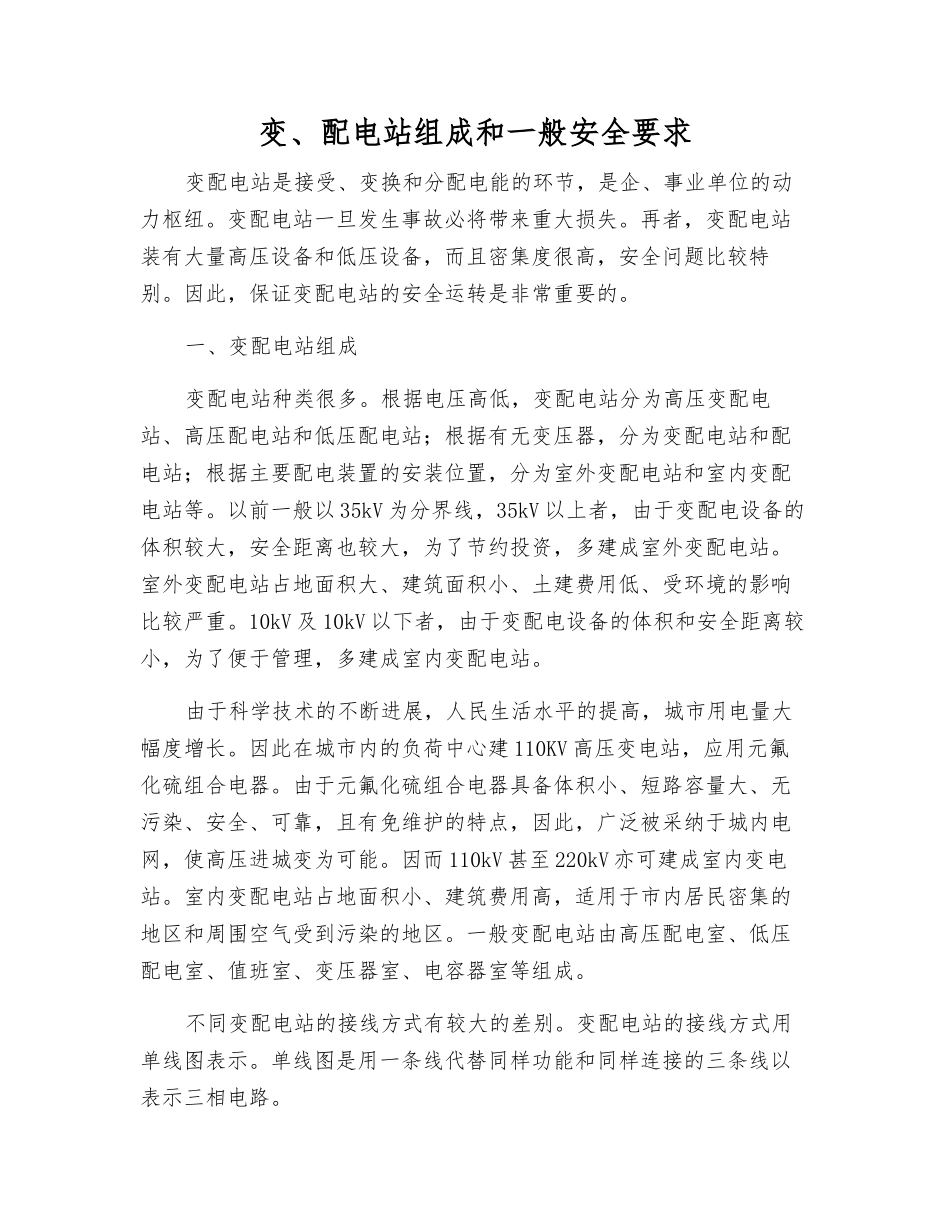

变、配电站组成和一般安全要求变配电站是接受、变换和分配电能的环节，是企、事业单位的动力枢纽。变配电站一旦发生事故必将带来重大损失。再者，变配电站装有大量高压设备和低压设备，而且密集度很高，安全问题比较特别。因此，保证变配电站的安全运转是非常重要的。一、变配电站组成变配电站种类很多。根据电压高低，变配电站分为高压变配电站、高压配电站和低压配电站；根据有无变压器，分为变配电站和配电站；根据主要配电装置的安装位置，分为室外变配电站和室内变配电站等。以前一般以 35kV 为分界线，35kV 以上者，由于变配电设备的体积较大，安全距离也较大，为了节约投资，多建成室外变配电站。室外变配电站占地面积大、建筑面积小、土建费用低、受环境的影响比较严重。10kV 及 10kV 以下者，由于变配电设备的体积和安全距离较小，为了便于管理，多建成室内变配电站。由于科学技术的不断进展，人民生活水平的提高，城市用电量大幅度增长。因此在城市内的负荷中心建 110KV 高压变电站，应用元氟化硫组合电器。由于元氟化硫组合电器具备体积小、短路容量大、无污染、安全、可靠，且有免维护的特点，因此，广泛被采纳于城内电网，使高压进城变为可能。因而 110kV 甚至 220kV 亦可建成室内变电站。室内变配电站占地面积小、建筑费用高，适用于市内居民密集的地区和周围空气受到污染的地区。一般变配电站由高压配电室、低压配电室、值班室、变压器室、电容器室等组成。不同变配电站的接线方式有较大的差别。变配电站的接线方式用单线图表示。单线图是用一条线代替同样功能和同样连接的三条线以表示三相电路。二、变配电站一般安全要求变配电站一般安全要求包括建筑设计、设备安装、运转管理等方面的要求。1． 变配电站位置选择从供电经济性的角度考虑，变配电站应接近负荷中心。从生产角度考虑，变配电站不应阻碍生产和厂内运输；变配电站本身设备的运输也应当方便。从安全角度考虑，变配电站应避开易燃易爆场所；变配电站宜设在企业的上风侧，并不得设在容易沉积粉尘和纤维的场所；变配电站不应设在人员密集的场所。变配电站的选址和建筑还应考虑到灭火、防蚀、防污、防水、防雨、防雪、防振以及防止小动物钻入的要求。2．建筑要求高压配电室耐火等级不应低于★二级；低压配电室耐火等级不应低于★三级。油浸电力变压器室应为★一级耐火建筑；对于不易取得钢材和水泥的地区，可以采纳★三级耐火等级的独立单层建筑。变配电站各间...
