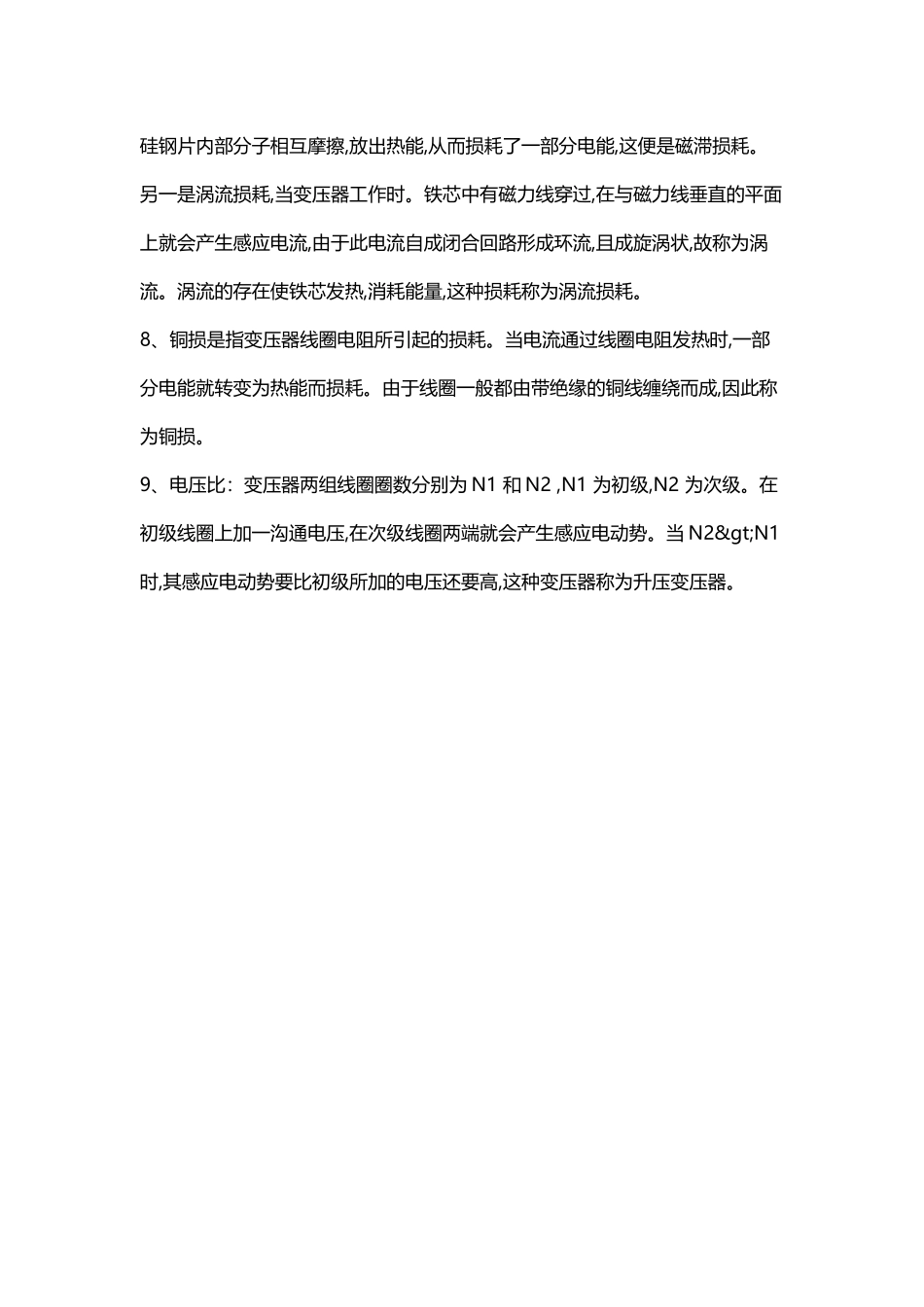

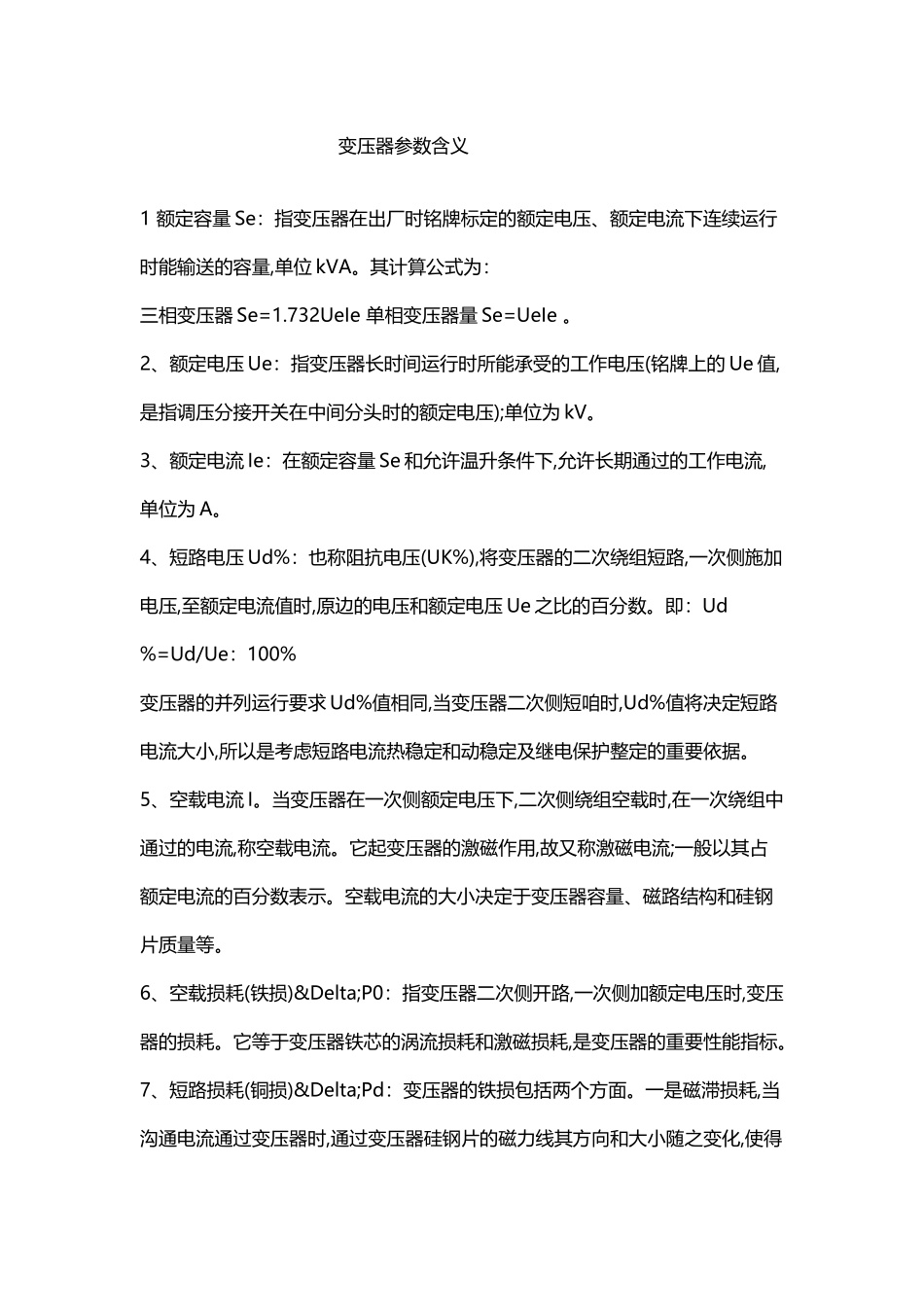

变压器参数含义(1 页)Good is good, but better carries it.精益求精，善益求善。 变压器参数含义1 额定容量 Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位 kVA。其计算公式为： 三相变压器 Se=1.732UeIe 单相变压器量 Se=UeIe 。2、额定电压 Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的 Ue 值,是指调压分接开关在中间分头时的额定电压);单位为 kV。3、额定电流 Ie：在额定容量 Se 和允许温升条件下,允许长期通过的工作电流,单位为 A。4、短路电压 Ud%：也称阻抗电压(UK%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压 Ue 之比的百分数。即：Ud%=Ud/Ue：100%变压器的并列运行要求 Ud%值相同,当变压器二次侧短咱时,Ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。5、空载电流 I。当变压器在一次侧额定电压下,二次侧绕组空载时,在一次绕组中通过的电流,称空载电流。它起变压器的激磁作用,故又称激磁电流;一般以其占额定电流的百分数表示。空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。6、空载损耗(铁损)ΔP0：指变压器二次侧开路,一次侧加额定电压时,变压器的损耗。它等于变压器铁芯的涡流损耗和激磁损耗,是变压器的重要性能指标。7、短路损耗(铜损)ΔPd：变压器的铁损包括两个方面。一是磁滞损耗,当沟通电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。另一是涡流损耗,当变压器工作时。铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。8、铜损是指变压器线圈电阻所引起的损耗。当电流通过线圈电阻发热时,一部分电能就转变为热能而损耗。由于线圈一般都由带绝缘的铜线缠绕而成,因此称为铜损。9、电压比：变压器两组线圈圈数分别为 N1 和 N2 ,N1 为初级,N2 为次级。在初级线圈上加一沟通电压,在次级线圈两端就会产生感应电动势。当 N2>N1 时,其感应电动势要比初级所加的电压还要高,这种变压器称为升压变压器。》~………—|,],、#<)！|—%；|。)—:…【￥？(：
