变压器正常运行规定

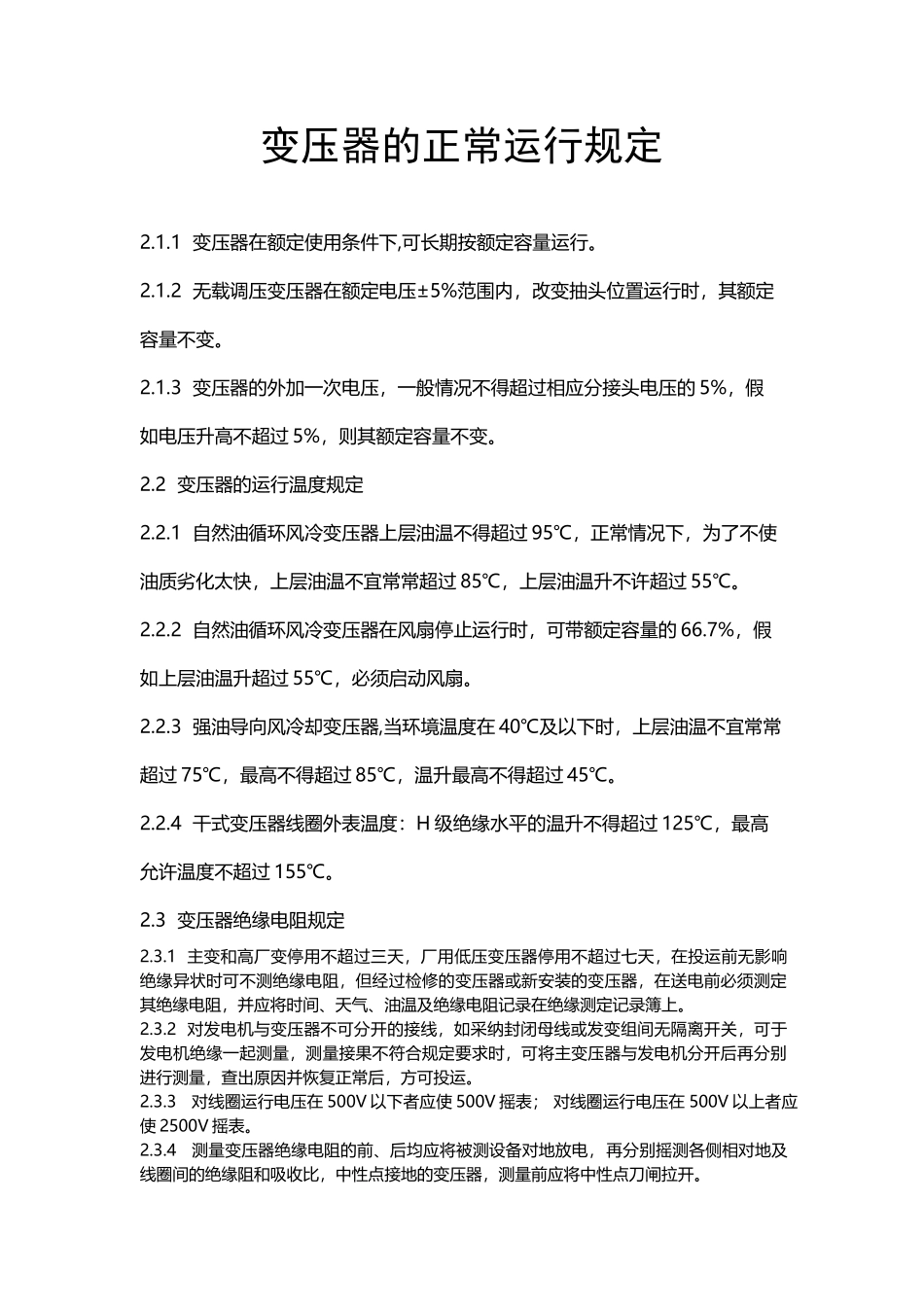

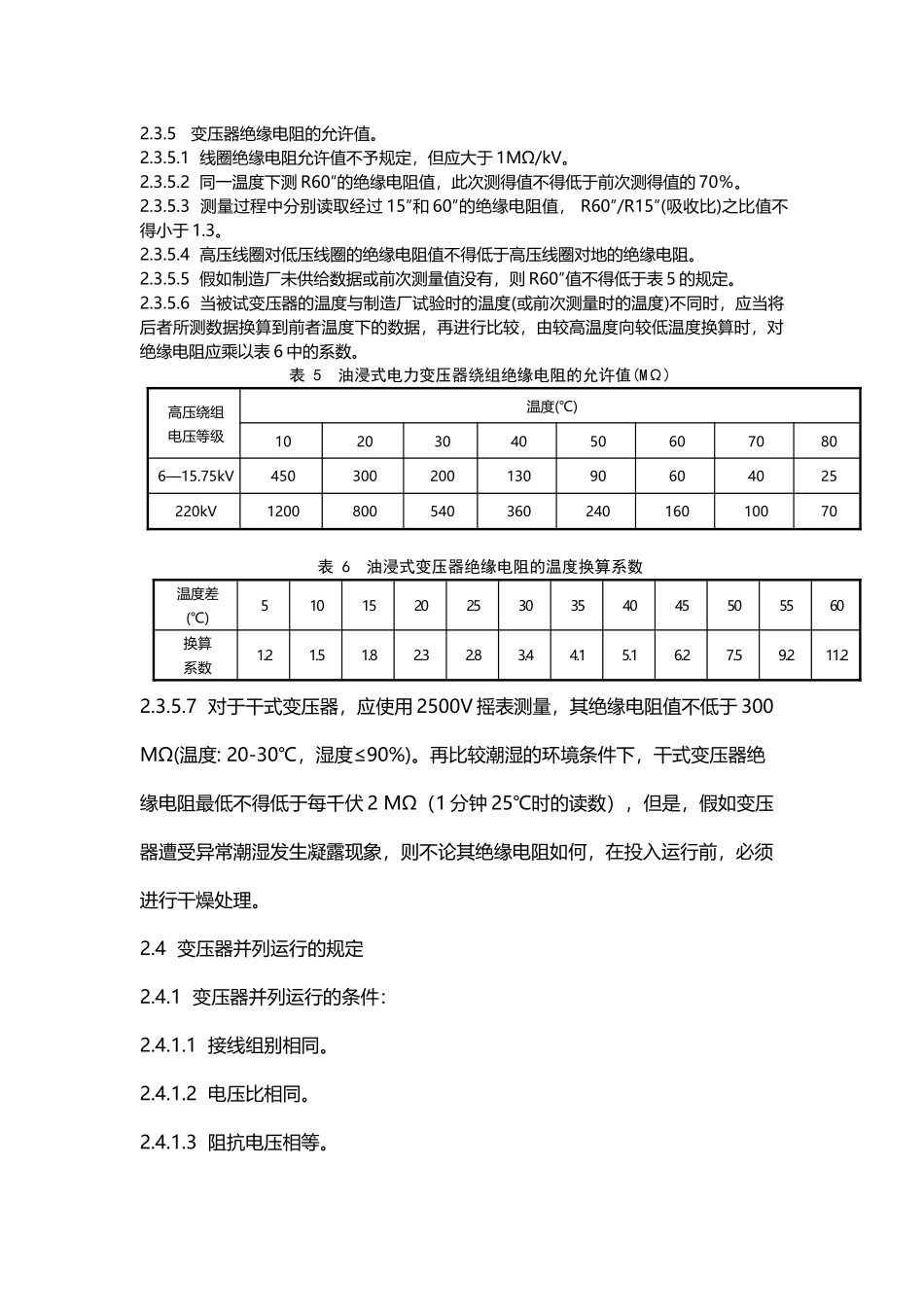

变压器正常运行规定(12 页)Good is good, but better carries it.精益求精，善益求善。变压器的正常运行规定2.1.1 变压器在额定使用条件下,可长期按额定容量运行。2.1.2 无载调压变压器在额定电压±5%范围内，改变抽头位置运行时，其额定容量不变。2.1.3 变压器的外加一次电压，一般情况不得超过相应分接头电压的 5%，假如电压升高不超过 5%，则其额定容量不变。2.2 变压器的运行温度规定2.2.1 自然油循环风冷变压器上层油温不得超过 95℃，正常情况下，为了不使油质劣化太快，上层油温不宜常常超过 85℃，上层油温升不许超过 55℃。2.2.2 自然油循环风冷变压器在风扇停止运行时，可带额定容量的 66.7%，假如上层油温升超过 55℃，必须启动风扇。2.2.3 强油导向风冷却变压器,当环境温度在 40℃及以下时，上层油温不宜常常超过 75℃，最高不得超过 85℃，温升最高不得超过 45℃。2.2.4 干式变压器线圈外表温度：H 级绝缘水平的温升不得超过 125℃，最高允许温度不超过 155℃。2.3 变压器绝缘电阻规定2.3.1 主变和高厂变停用不超过三天，厂用低压变压器停用不超过七天，在投运前无影响绝缘异状时可不测绝缘电阻，但经过检修的变压器或新安装的变压器，在送电前必须测定其绝缘电阻，并应将时间、天气、油温及绝缘电阻记录在绝缘测定记录簿上。2.3.2 对发电机与变压器不可分开的接线，如采纳封闭母线或发变组间无隔离开关，可于发电机绝缘一起测量，测量接果不符合规定要求时，可将主变压器与发电机分开后再分别进行测量，查出原因并恢复正常后，方可投运。2.3.3 对线圈运行电压在 500V 以下者应使 500V 摇表； 对线圈运行电压在 500V 以上者应使 2500V 摇表。2.3.4 测量变压器绝缘电阻的前、后均应将被测设备对地放电，再分别摇测各侧相对地及线圈间的绝缘阻和吸收比，中性点接地的变压器，测量前应将中性点刀闸拉开。2.3.5 变压器绝缘电阻的允许值。2.3.5.1 线圈绝缘电阻允许值不予规定，但应大于 1MΩ/kV。2.3.5.2 同一温度下测 R60″的绝缘电阻值，此次测得值不得低于前次测得值的 70％。2.3.5.3 测量过程中分别读取经过 15″和 60″的绝缘电阻值， R60″/R15″(吸收比)之比值不得小于 1.3。2.3.5.4 高压线圈对低压线圈的绝缘电阻值不得低于高压线圈对地的绝缘电阻。2.3.5.5 假如制造厂未供给数据或前次测量值没有，则 R60″值不得低于表 5 的规定。2.3.5.6 当被试变压器的温度与制造...
