变压器的施工方案doc

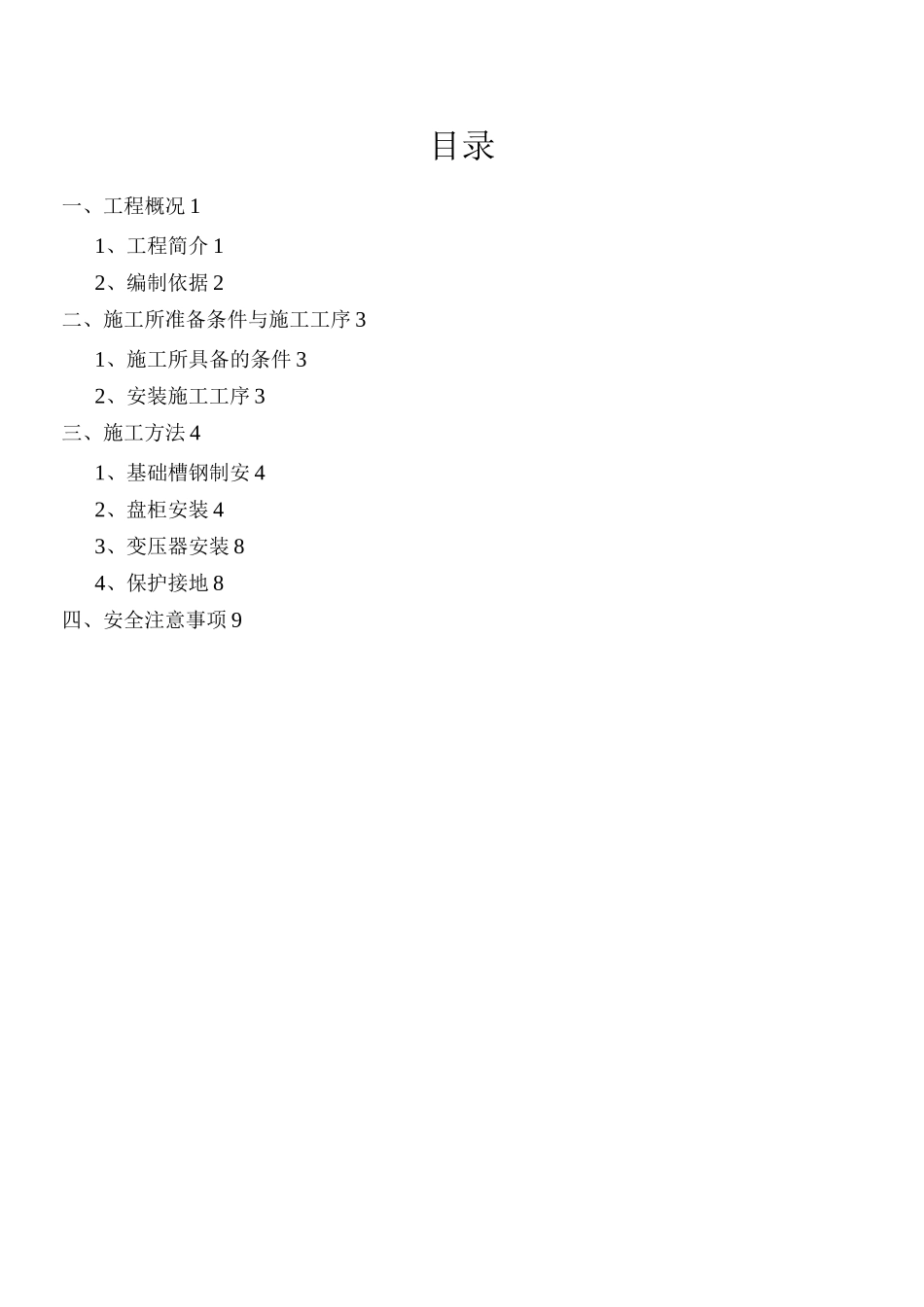

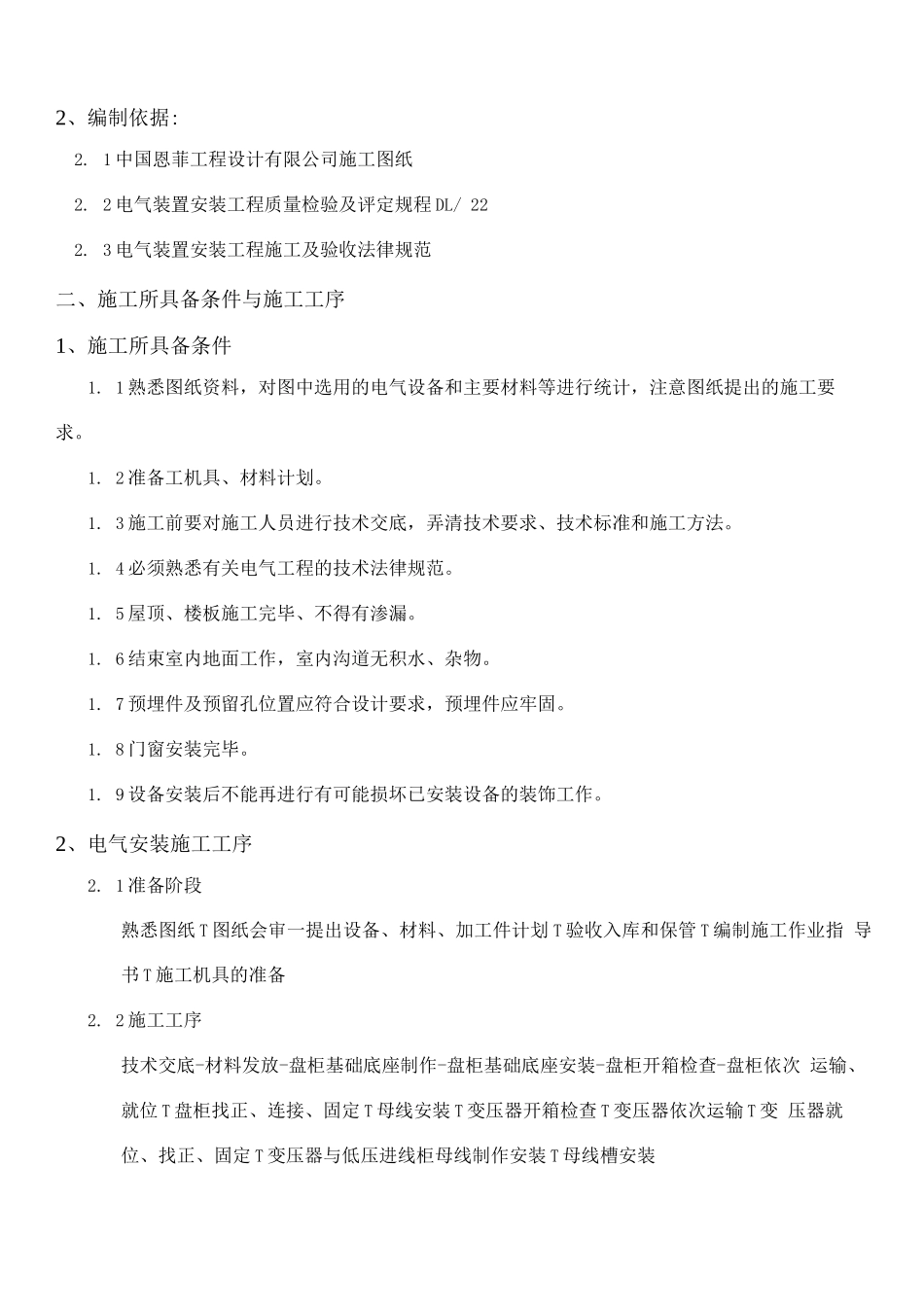

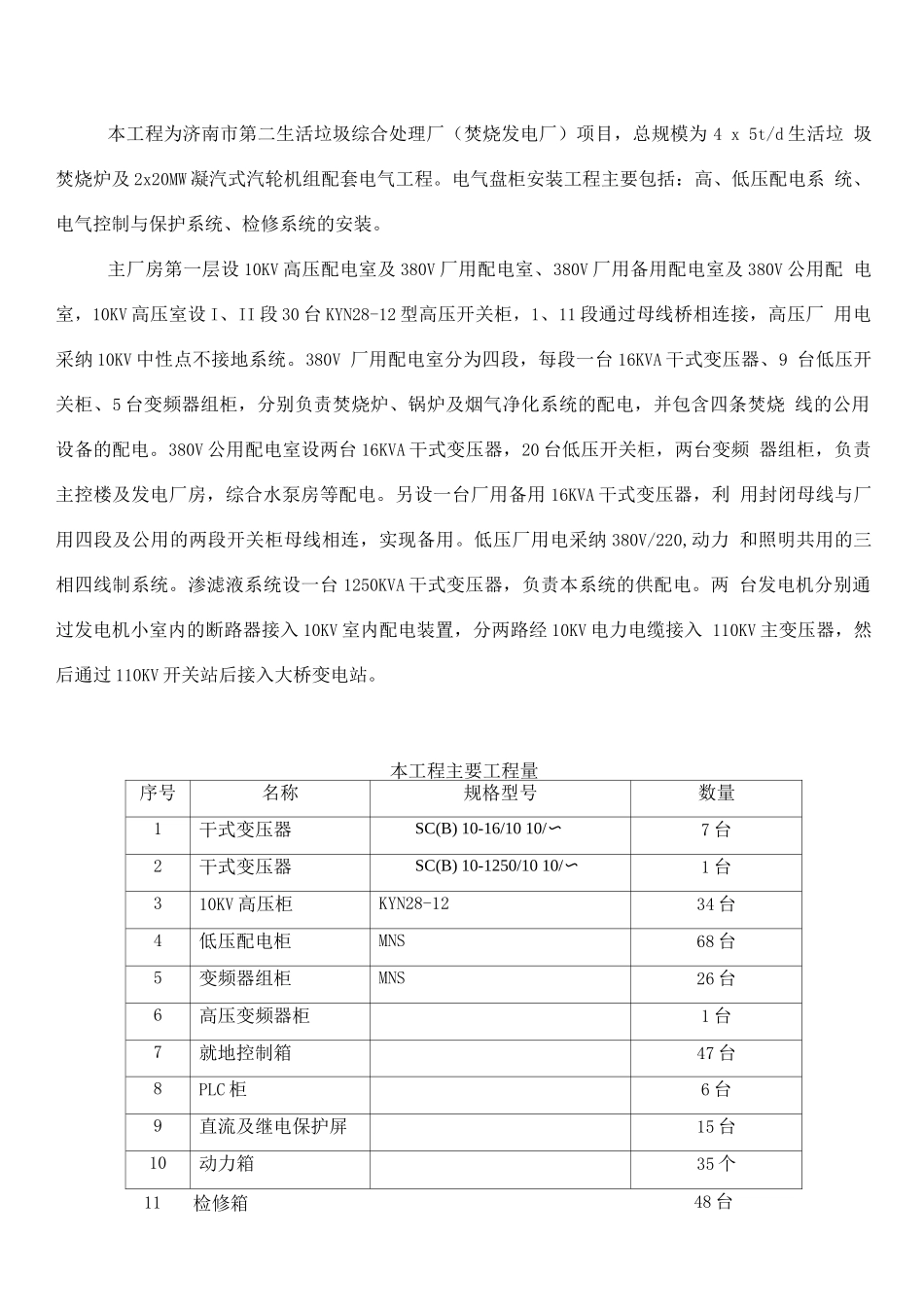

目录一、工程概况 11、工程简介 12、编制依据 2二、施工所准备条件与施工工序 31、施工所具备的条件 32、安装施工工序 3三、施工方法 41、基础槽钢制安 42、盘柜安装 43、变压器安装 84、保护接地 8四、安全注意事项 9本工程为济南市第二生活垃圾综合处理厂（焚烧发电厂）项目，总规模为 4 x 5t/d 生活垃 圾焚烧炉及 2x20MW 凝汽式汽轮机组配套电气工程。电气盘柜安装工程主要包括：高、低压配电系 统、电气控制与保护系统、检修系统的安装。主厂房第一层设 10KV 高压配电室及 380V 厂用配电室、380V 厂用备用配电室及 380V 公用配 电室，10KV 高压室设 I、II 段 30 台 KYN28-12 型高压开关柜，1、11 段通过母线桥相连接，高压厂 用电采纳 10KV 中性点不接地系统。380V 厂用配电室分为四段，每段一台 16KVA 干式变压器、9 台低压开关柜、5 台变频器组柜，分别负责焚烧炉、锅炉及烟气净化系统的配电，并包含四条焚烧 线的公用设备的配电。380V 公用配电室设两台 16KVA 干式变压器，20 台低压开关柜，两台变频 器组柜，负责主控楼及发电厂房，综合水泵房等配电。另设一台厂用备用 16KVA 干式变压器，利 用封闭母线与厂用四段及公用的两段开关柜母线相连，实现备用。低压厂用电采纳 380V/220,动力 和照明共用的三相四线制系统。渗滤液系统设一台 1250KVA 干式变压器，负责本系统的供配电。两 台发电机分别通过发电机小室内的断路器接入 10KV 室内配电装置，分两路经 10KV 电力电缆接入 110KV 主变压器，然后通过 110KV 开关站后接入大桥变电站。本工程主要工程量序号名称规格型号数量1干式变压器SC(B) 10-16/10 10/〜7 台2干式变压器SC(B) 10-1250/10 10/〜1 台310KV 高压柜KYN28-1234 台4低压配电柜MNS68 台5变频器组柜MNS26 台6高压变频器柜1 台7就地控制箱47 台8PLC 柜6 台9直流及继电保护屏15 台10动力箱35 个11检修箱48 台2、编制依据:2. 1 中国恩菲工程设计有限公司施工图纸2. 2 电气装置安装工程质量检验及评定规程 DL/ 222. 3 电气装置安装工程施工及验收法律规范二、施工所具备条件与施工工序1、施工所具备条件1. 1 熟悉图纸资料，对图中选用的电气设备和主要材料等进行统计，注意图纸提出的施工要求。1. 2 准备工机具、材料计划。1. 3 施工前要对施工人员进行技术交底，弄清技术要求、技术标准和施工方法。1. 4 必须熟悉有关电气工程...
