变压器的设计实例

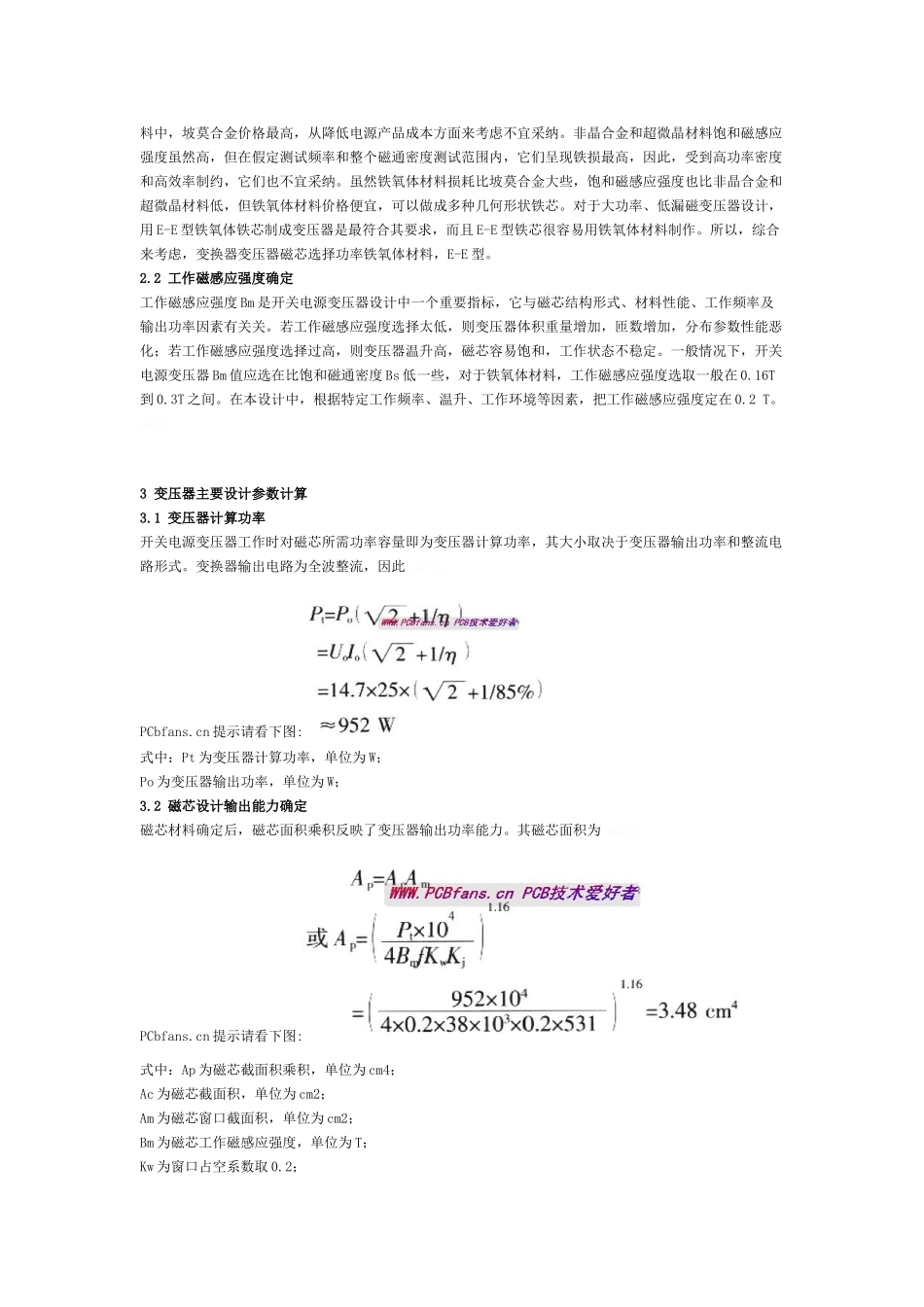

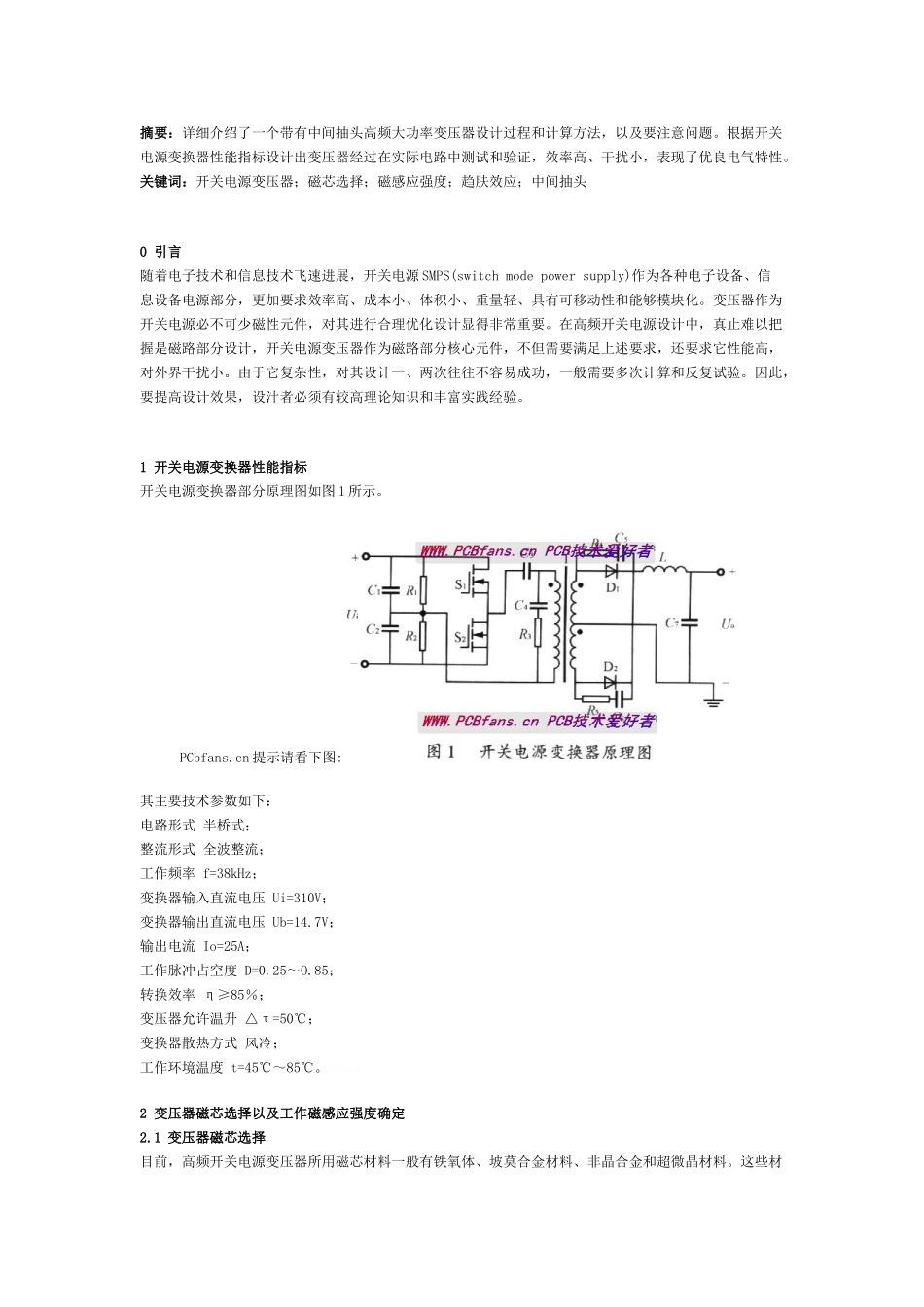

摘要：详细介绍了一个带有中间抽头高频大功率变压器设计过程和计算方法，以及要注意问题。根据开关电源变换器性能指标设计出变压器经过在实际电路中测试和验证，效率高、干扰小，表现了优良电气特性。关键词：开关电源变压器；磁芯选择；磁感应强度；趋肤效应；中间抽头 0 引言随着电子技术和信息技术飞速进展，开关电源 SMPS(switch mode power supply)作为各种电子设备、信息设备电源部分，更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。变压器作为开关电源必不可少磁性元件，对其进行合理优化设计显得非常重要。在高频开关电源设计中，真止难以把握是磁路部分设计，开关电源变压器作为磁路部分核心元件，不但需要满足上述要求，还要求它性能高，对外界干扰小。由于它复杂性，对其设计一、两次往往不容易成功，一般需要多次计算和反复试验。因此，要提高设计效果，设汁者必须有较高理论知识和丰富实践经验。 1 开关电源变换器性能指标开关电源变换器部分原理图如图 1 所示。 PCbfans.cn 提示请看下图: 其主要技术参数如下：电路形式 半桥式；整流形式 全波整流；工作频率 f=38kHz；变换器输入直流电压 Ui=310V；变换器输出直流电压 Ub=14.7V；输出电流 Io=25A；工作脉冲占空度 D=0.25～O.85；转换效率 η≥85％； 变压器允许温升 △τ=50℃；变换器散热方式 风冷；工作环境温度 t=45℃～85℃。zi6sd。2 变压器磁芯选择以及工作磁感应强度确定2.1 变压器磁芯选择目前，高频开关电源变压器所用磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。这些材料中，坡莫合金价格最高，从降低电源产品成本方面来考虑不宜采纳。非晶合金和超微晶材料饱和磁感应强度虽然高，但在假定测试频率和整个磁通密度测试范围内，它们呈现铁损最高，因此，受到高功率密度和高效率制约，它们也不宜采纳。虽然铁氧体材料损耗比坡莫合金大些，饱和磁感应强度也比非晶合金和超微晶材料低，但铁氧体材料价格便宜，可以做成多种几何形状铁芯。对于大功率、低漏磁变压器设计，用 E-E 型铁氧体铁芯制成变压器是最符合其要求，而且 E-E 型铁芯很容易用铁氧体材料制作。所以，综合来考虑，变换器变压器磁芯选择功率铁氧体材料，E-E 型。2.2 工作磁感应强度确定工作磁感应强度 Bm 是开关电源变压器设计中一个重要指标，它与磁芯结构形式、材料性能、工作频率及输出功率因素有关关。若工作磁感应强度选择太低，...
