变压器防护棚施工方案样板

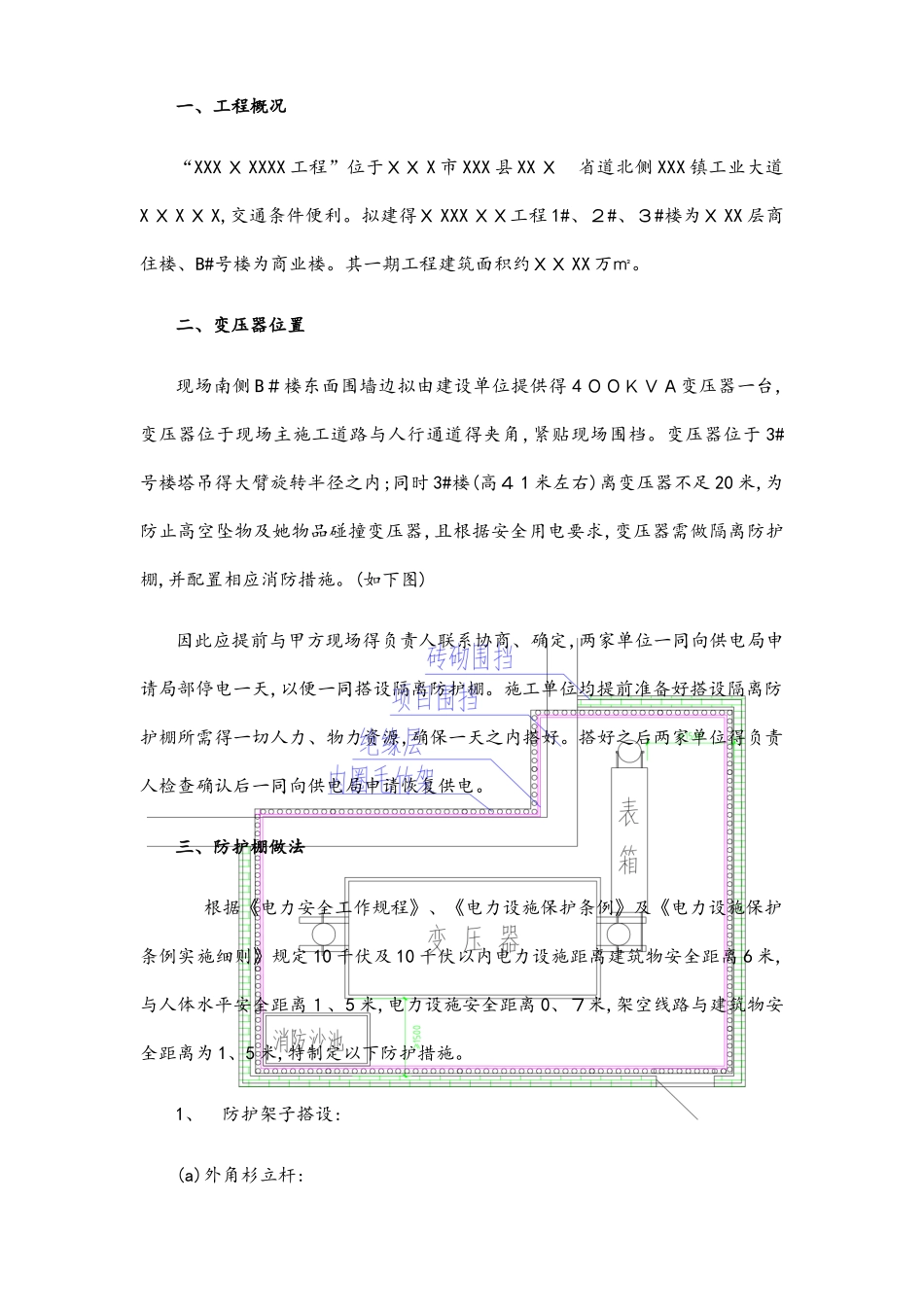

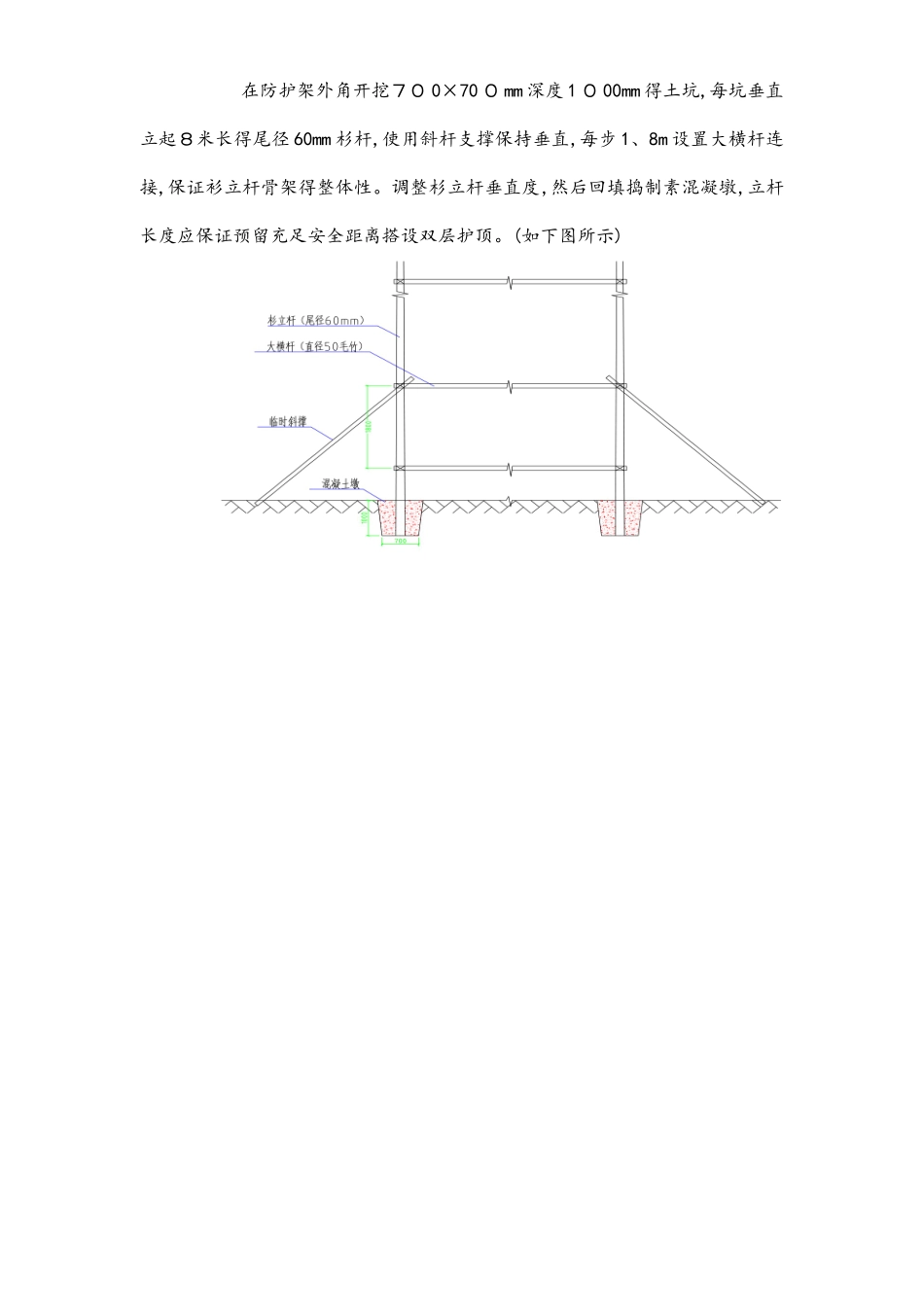

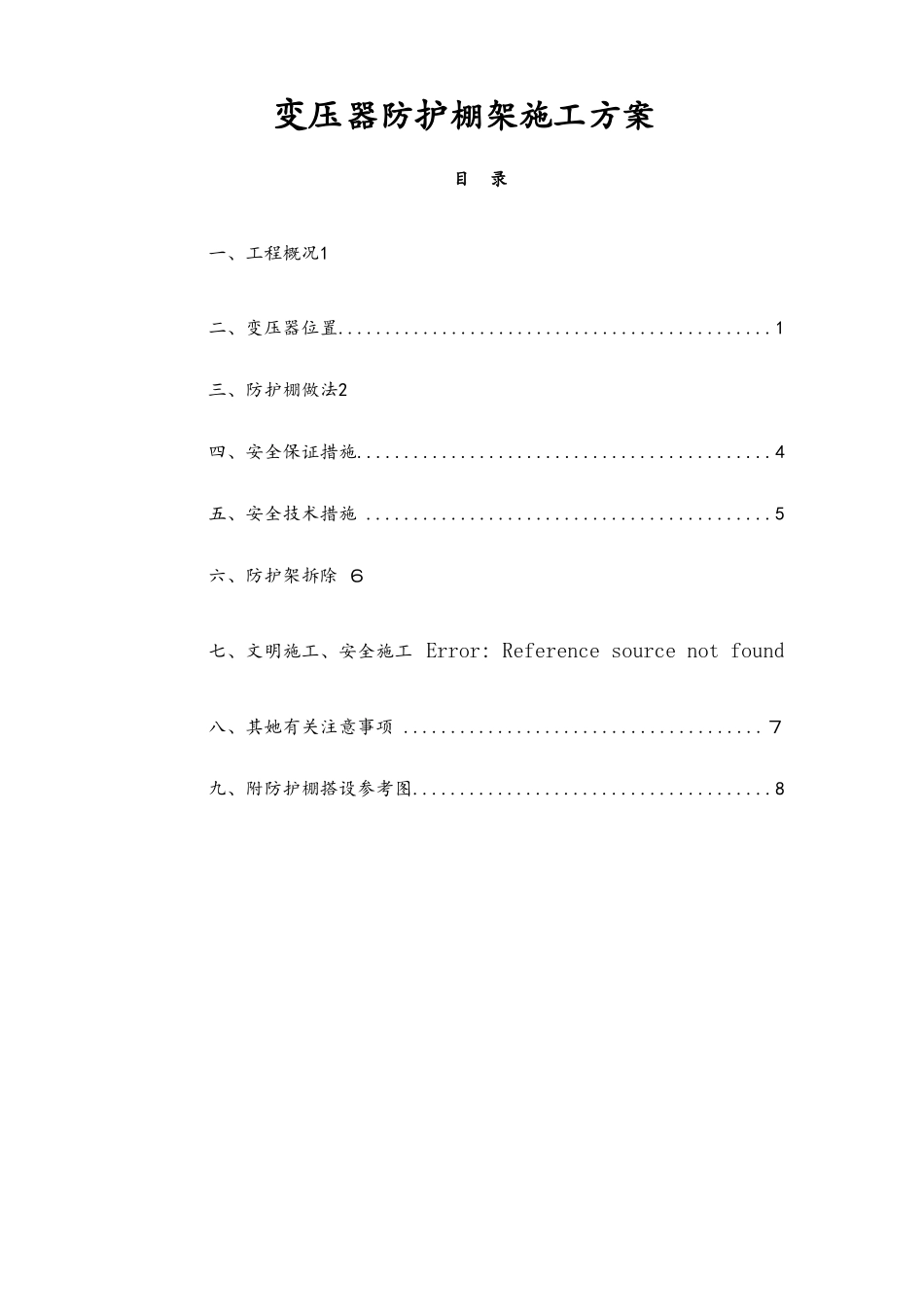

变压器防护棚架施工方案目 录一、工程概况1二、变压器位置..............................................1三、防护棚做法2四、安全保证措施............................................4五、安全技术措施 ...........................................5六、防护架拆除 ６七、文明施工、安全施工 Error: Reference source not found八、其她有关注意事项 ......................................７九、附防护棚搭设参考图......................................8一、工程概况“XXX Ｘ XXXX 工程”位于ＸＸ X 市 XXX 县 XX Ｘ 省道北侧 XXX 镇工业大道X Ｘ X Ｘ X,交通条件便利。拟建得Ｘ XXX ＸＸ工程 1#、２#、３#楼为Ｘ XX 层商住楼、B#号楼为商业楼。其一期工程建筑面积约ＸＸ XX 万㎡。二、变压器位置现场南侧 B＃楼东面围墙边拟由建设单位提供得 4 ００ＫＶＡ变压器一台,变压器位于现场主施工道路与人行通道得夹角,紧贴现场围档。变压器位于 3#号楼塔吊得大臂旋转半径之内;同时 3#楼(高４ 1 米左右)离变压器不足 20 米,为防止高空坠物及她物品碰撞变压器,且根据安全用电要求,变压器需做隔离防护棚,并配置相应消防措施。(如下图)因此应提前与甲方现场得负责人联系协商、确定,两家单位一同向供电局申请局部停电一天,以便一同搭设隔离防护棚。施工单位均提前准备好搭设隔离防护棚所需得一切人力、物力资源,确保一天之内搭好。搭好之后两家单位得负责人检查确认后一同向供电局申请恢复供电。三、防护棚做法 根据《电力安全工作规程》、《电力设施保护条例》及《电力设施保护条例实施细则》规定 10 千伏及 10 千伏以内电力设施距离建筑物安全距离 6 米,与人体水平安全距离１、5 米,电力设施安全距离 0、７米,架空线路与建筑物安全距离为 1、5 米,特制定以下防护措施。1、 防护架子搭设:(a)外角杉立杆: 在防护架外角开挖７０ 0×70 ０ mm 深度 1 ０ 00mm 得土坑,每坑垂直立起８米长得尾径 60mm 杉杆,使用斜杆支撑保持垂直,每步 1、8m 设置大横杆连接,保证衫立杆骨架得整体性。调整杉立杆垂直度,然后回填捣制素混凝墩,立杆长度应保证预留充足安全距离搭设双层护顶。(如下图所示)横杆采纳 φ50mm 毛竹按 1800mm 步距,用双股８#镀锌铁线绑扎于立杆上,后再搭设剪刀撑进行加固。 (ｂ)竹笆: 用双股 14#镀锌铁丝把 φ50 毛竹得立杆、横杆固定在杉立杆架上,毛竹立杆间距 1...
