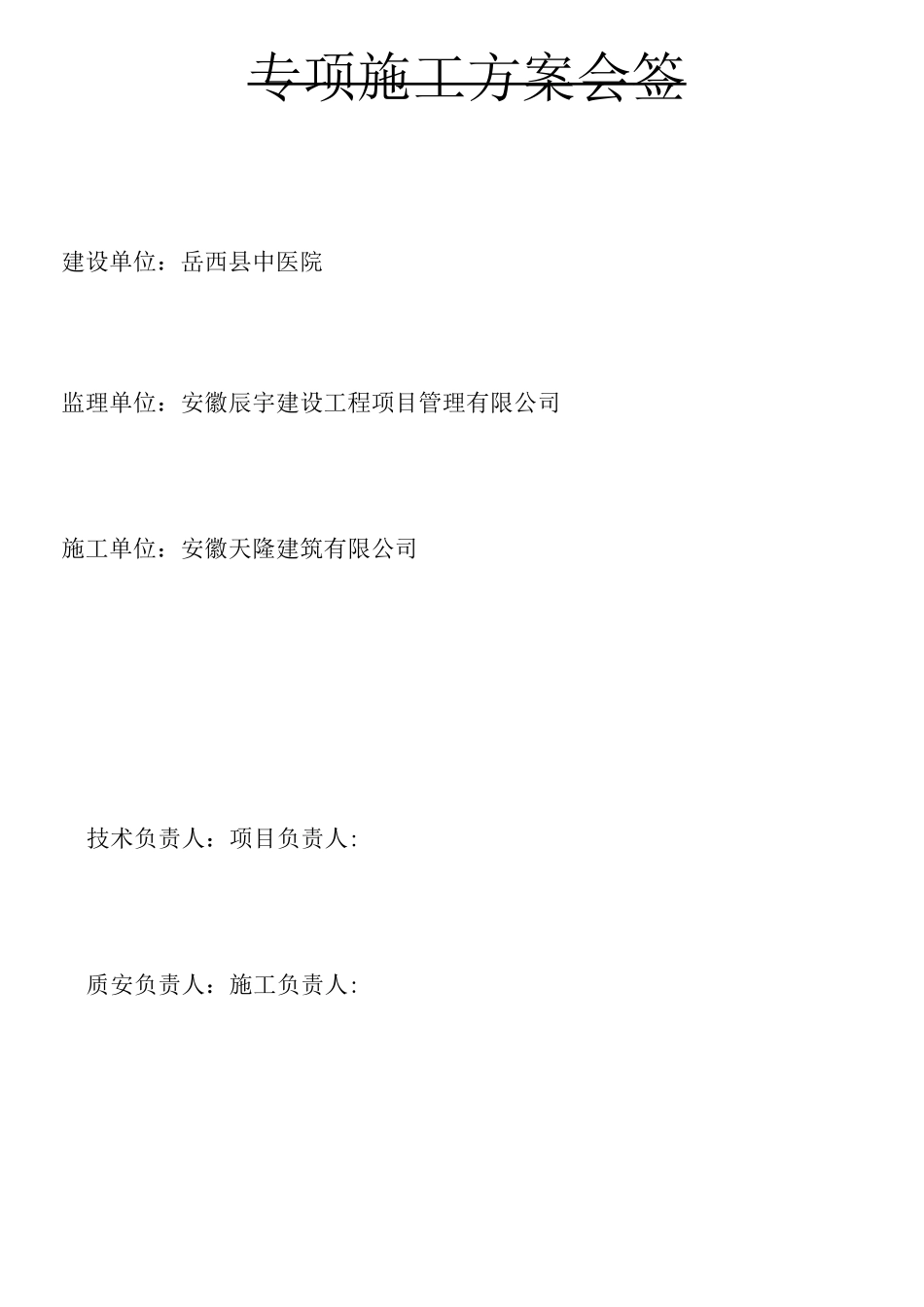

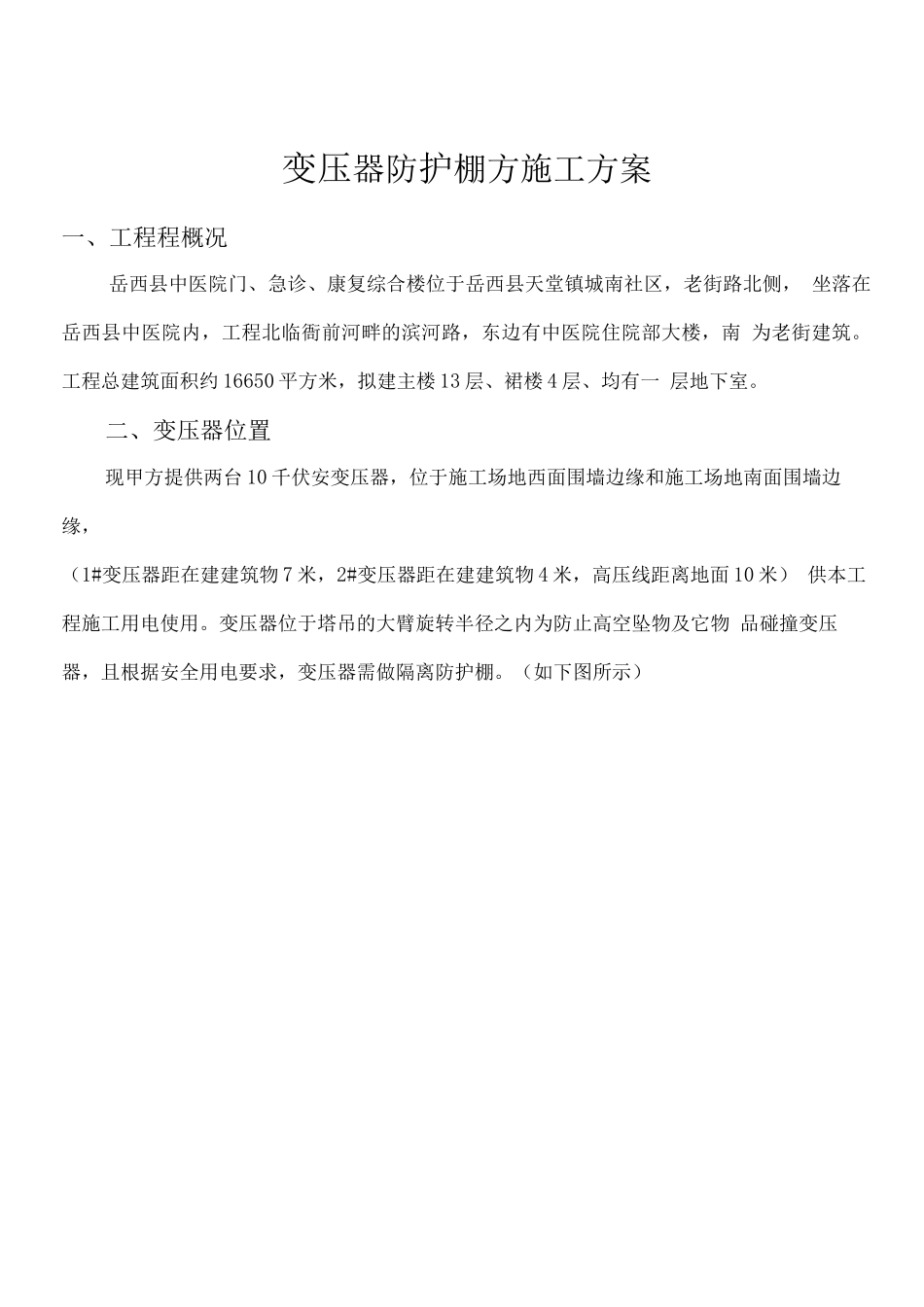

变压器防护棚施工方案安徽天隆建筑有限公司年 月 日专项施工方案会签建设单位：岳西县中医院监理单位：安徽辰宇建设工程项目管理有限公司施工单位：安徽天隆建筑有限公司技术负责人：项目负责人:质安负责人：施工负责人:变压器防护棚方施工方案一、工程程概况岳西县中医院门、急诊、康复综合楼位于岳西县天堂镇城南社区，老街路北侧， 坐落在岳西县中医院内，工程北临衙前河畔的滨河路，东边有中医院住院部大楼，南 为老街建筑。工程总建筑面积约 16650 平方米，拟建主楼 13 层、裙楼 4 层、均有一 层地下室。二、变压器位置现甲方提供两台 10 千伏安变压器，位于施工场地西面围墙边缘和施工场地南面围墙边缘，（1#变压器距在建建筑物 7 米，2#变压器距在建建筑物 4 米，高压线距离地面 10 米） 供本工程施工用电使用。变压器位于塔吊的大臂旋转半径之内为防止高空坠物及它物 品碰撞变压器，且根据安全用电要求，变压器需做隔离防护棚。（如下图所示）钢丝隔离网（1.8 米高）竹笆围护（3.AUOSO竹笆围护（1.8 米高）I 29y 蜀宓^为时如硕.泛滋忽,8,变压器立面图因此应提前与中医院施工场地的负责人联系协商、确定两家单位一同向供电局申请局可以编辑的 word 文档部停电一天，以便一同搭设隔离防护棚。施工单位均提前准备好搭设隔离防护棚所需的一切人力、物力资源，确保一天之内搭好。搭好之后两家单位的负责人检查确认后一同向供电局申请恢复供电。三、防护棚做法根据《电力安全工作规程》、《电力设施保护条例》及《电力设施保护条例实施细则》 规定10 千伏及 10 千伏以内电力设施距离建筑物安全距离 6 米，与人体水平安全距离 米，电力设施安全距离米，架空线路与建筑物安全距离为米，特制定以下防护措施。1、防护架子搭设：（a ）外圈钢管架：先用米长的巾 48x 普通钢管按 10mm 间距排列整齐打入地下 5mm，然后再 用扣件固定地上部份的立杆，高度为地坪以上 12 米。（如下图所示）横杆采纳巾 48x 普通钢管按 15mm 步距，用扣件固定于立杆上，再搭设剪刀撑 进行加固。（b）内圈毛竹架：用粗铁丝把巾 50 毛竹的立杆、横杆固定在钢管架上，立杆间距 250mm,横杆步 距 250mm。2、防护顶棚：可以编辑的 word 文档根据安全用电法律规范以及防止高空坠物，实行两层防护以保证电压器的安全。第一层防护距高压线横担米的高度，用水平钢管网架（间距 10mmx 10mm） 固定于立杆之上，再采纳木方加...
