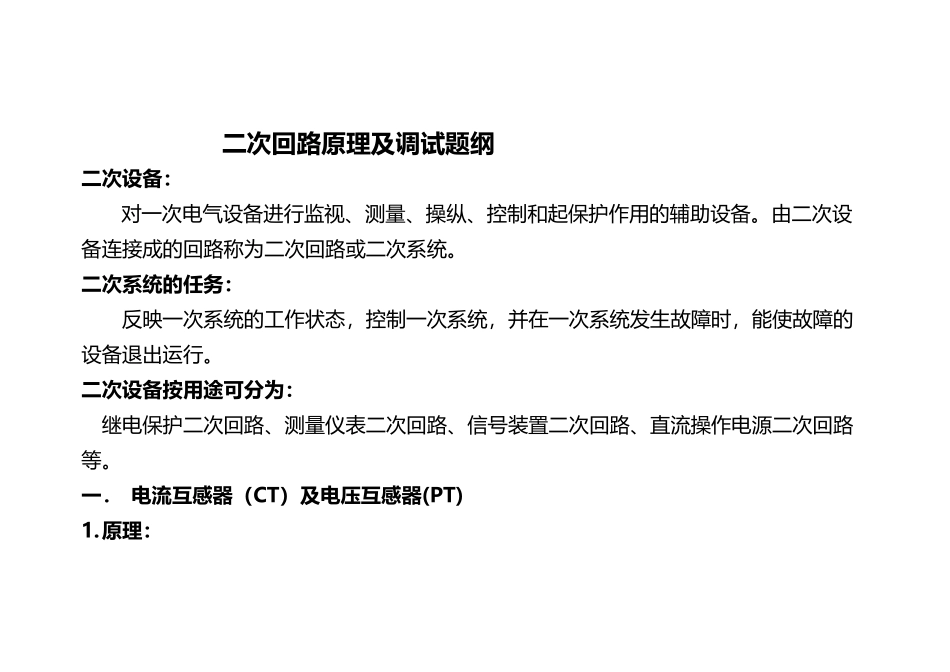

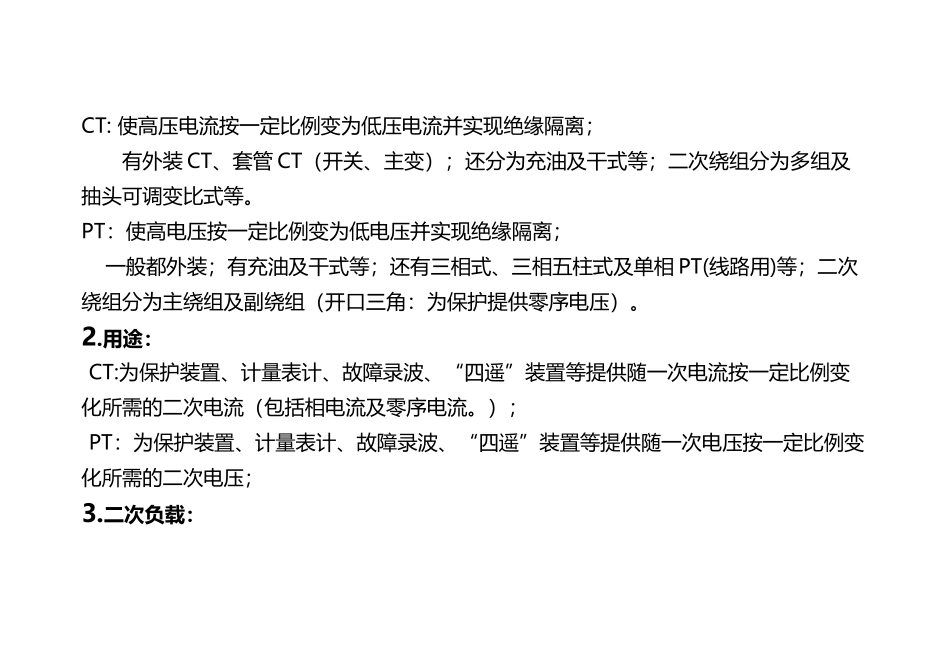

变电站二次回路原理及调试(16 页)Good is good, but better carries it.精益求精，善益求善。 二次回路原理及调试题纲二次设备：对一次电气设备进行监视、测量、操纵、控制和起保护作用的辅助设备。由二次设备连接成的回路称为二次回路或二次系统。二次系统的任务：反映一次系统的工作状态，控制一次系统，并在一次系统发生故障时，能使故障的设备退出运行。二次设备按用途可分为：继电保护二次回路、测量仪表二次回路、信号装置二次回路、直流操作电源二次回路等。一． 电流互感器（CT）及电压互感器(PT)1.原理：CT: 使高压电流按一定比例变为低压电流并实现绝缘隔离；有外装 CT、套管 CT（开关、主变）；还分为充油及干式等；二次绕组分为多组及抽头可调变比式等。PT：使高电压按一定比例变为低电压并实现绝缘隔离； 一般都外装；有充油及干式等；还有三相式、三相五柱式及单相 PT(线路用)等；二次绕组分为主绕组及副绕组（开口三角：为保护提供零序电压）。2.用途： CT:为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电流按一定比例变化所需的二次电流（包括相电流及零序电流。）； PT：为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电压按一定比例变化所需的二次电压；3.二次负载：CT：低阻抗运行，不得开路；二次回路阻抗越高误差越大；CT 二次开路将产生高低压危及人身安全；（备用 CT 必须可靠短接；带有可调变比抽头的 CT，待用抽头不得短接。）PT: 高阻抗运行，二次回路阻抗越低误差越大；不得短路。4.极性： CT：一次电流流入端与二次电流流出端为同极性； PT:一次电压首端与二次电压首端为同极性。5. 二次线： CT：由二次端子电缆引入 CT 端子箱—控制室—按图纸设计依次串入各装置所需电流回路； PT: 由二次端子电缆引入 PT 端子箱—控制室—按图纸设计依次并接各装置所需电压回路；6.新装及更换改造注意事项： CT：所有端子、端子排的压接必须正确可靠；一、二次极性试验正确、变比试验正确、伏安特性符合各装置运行要求；更换 CT 前首先进行极性试验并正确详细记录，CT 更换后进行的极性试验必须与更换前极性一致、变比正确、伏安特性应与原 CT 基本一致；变比、极性、伏安特性的正确性对保护及自动装置是否能正确推断设备的运行状态非常重要，（特别是差动保护）在安装及改造过程中必须仔细做好每一项试验工作，才能确保万无一失。 伏安特性数据分析：测量表计 CT...
