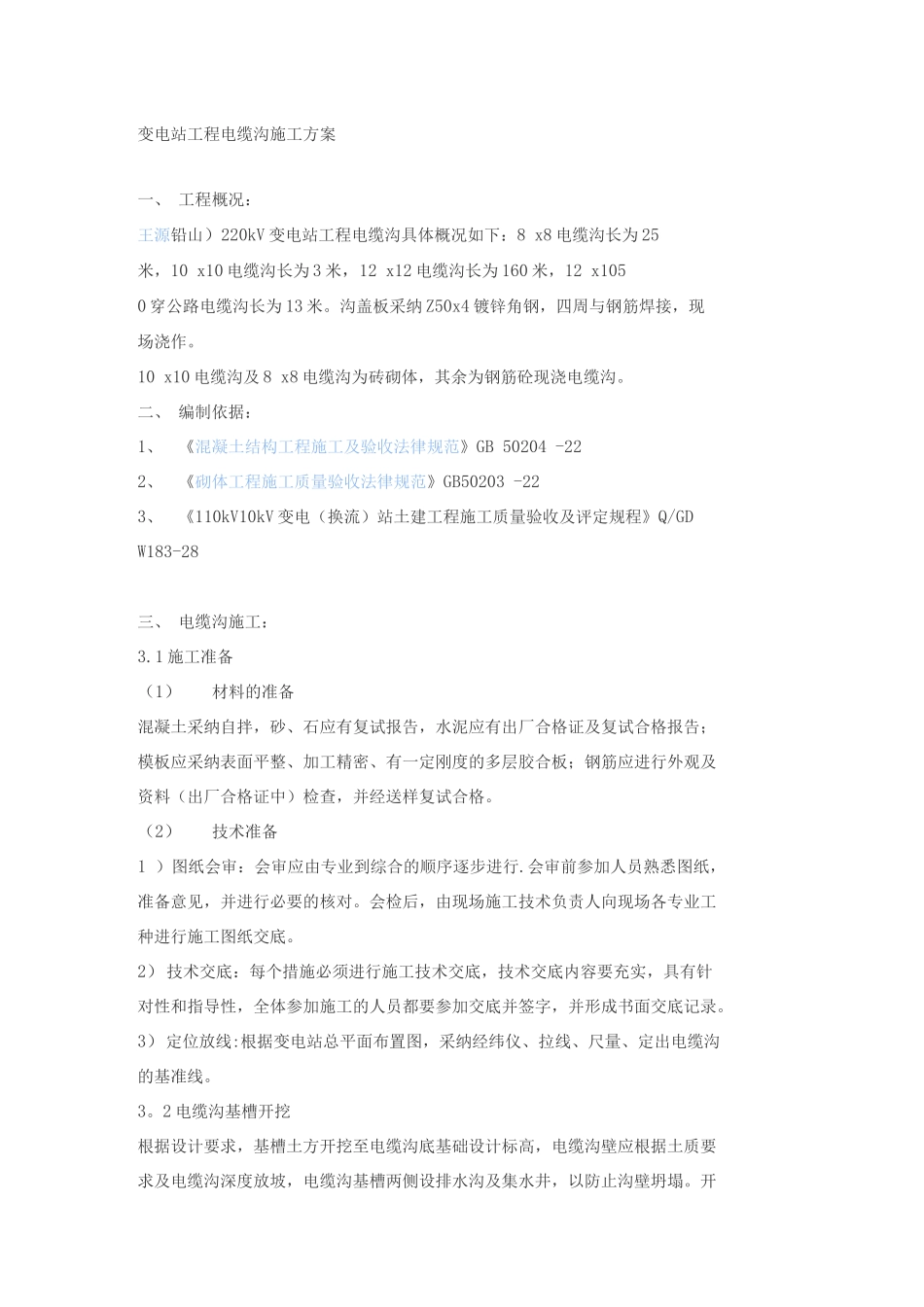

变电站工程电缆沟施工方案一、 工程概况：王源铅山）220kV 变电站工程电缆沟具体概况如下：8 x8 电缆沟长为 25米，10 x10 电缆沟长为 3 米，12 x12 电缆沟长为 160 米，12 x1050 穿公路电缆沟长为 13 米。沟盖板采纳 Z50x4 镀锌角钢，四周与钢筋焊接，现场浇作。10 x10 电缆沟及 8 x8 电缆沟为砖砌体，其余为钢筋砼现浇电缆沟。二、 编制依据：1、《混凝土结构工程施工及验收法律规范》GB 50204 -222、《砌体工程施工质量验收法律规范》GB50203 -223、《110kV10kV 变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-28三、 电缆沟施工：3.1 施工准备（1）材料的准备混凝土采纳自拌，砂、石应有复试报告，水泥应有出厂合格证及复试合格报告；模板应采纳表面平整、加工精密、有一定刚度的多层胶合板；钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。（2）技术准备1 ）图纸会审：会审应由专业到综合的顺序逐步进行.会审前参加人员熟悉图纸，准备意见，并进行必要的核对。会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。2） 技术交底：每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。3）定位放线:根据变电站总平面布置图，采纳经纬仪、拉线、尺量、定出电缆沟的基准线。3。2 电缆沟基槽开挖根据设计要求，基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员（设计勘察单位、施工单位、监理单位、业主）进行验槽，并做好记录。3。3 浇筑混凝土底板垫层基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采纳水准仪跟踪测定模板标高.基础较宽时，在基槽中间部分设水平控制桩.3.4 电缆沟砌筑本站 8 x8 及 10 x10 电缆沟为砖砌体电缆沟.砌体采纳 Mu10 砖，M5.0水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆，拉 10m 通线进行砌筑。沟壁砌筑时应实行三一”砌法，上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀，水平灰缝应控制在 8 12mm 范围之内，具体数值由皮数杆确定。水平灰缝的砂浆饱满度不得小于 80%,竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应...
