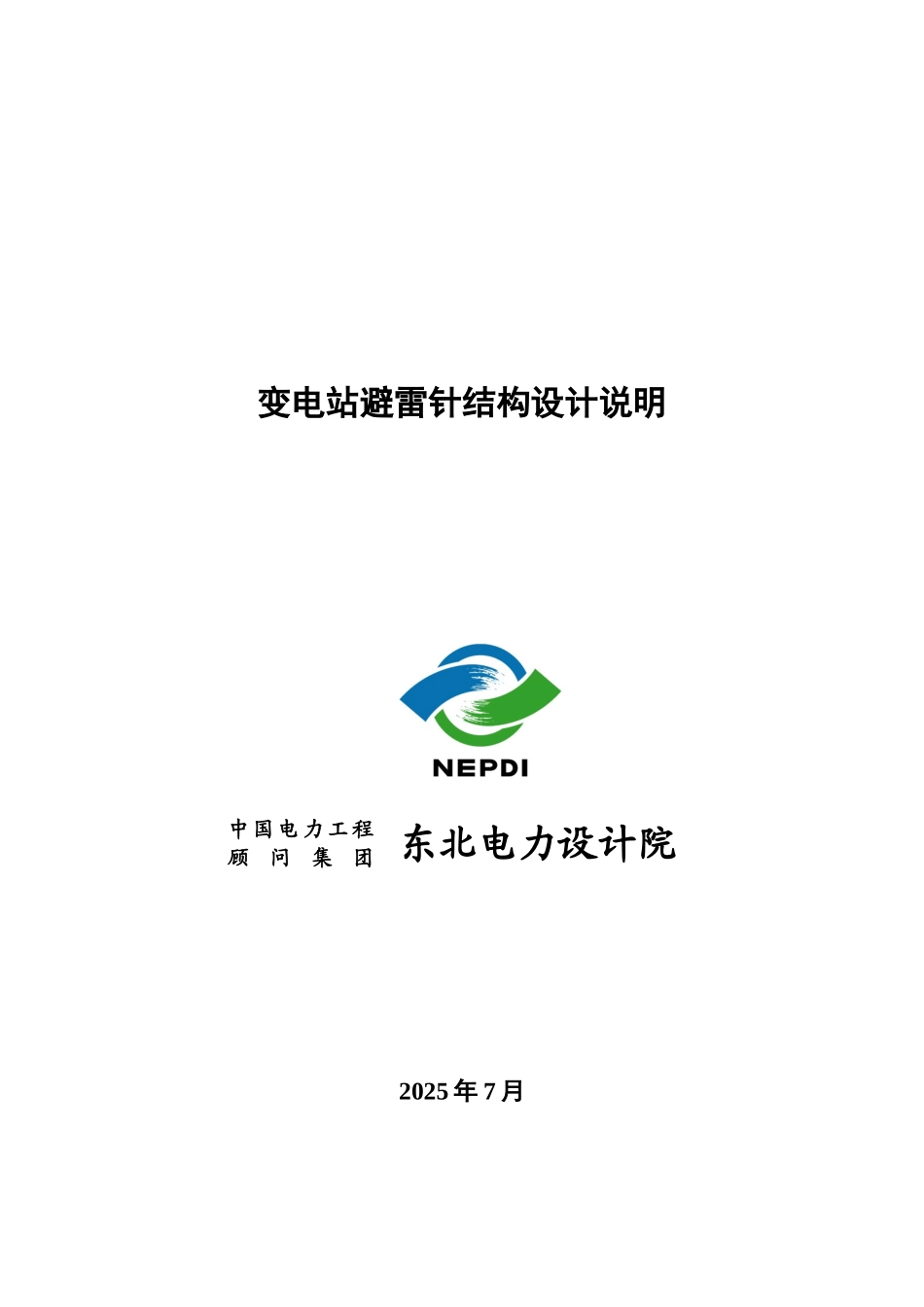

变电站避雷针结构设计说明

变电站避雷针结构设计说明中国电力工程 东北电力设计院顾问集团2025 年 7 月变电站避雷针结构设计说明批 准：审 核： 校 核： 编 写： XXX X 年 XX 月目录第 1 章 变 电 站 避 雷 针 结 构 型 式............185kvu。1.1 构 架 结 构 型 式 ..................................1fhA2e。1.2 避 雷 针 结 构 选 型 ...........................10RMRnT 。第 2 章 变 电 站 避 雷 针 设 计 ........................11fxeM8 。2.1 主 要 遵 循 的 法 律 规 范 规 程11CUM9O 。2.2 技 术 原 则 ................................................11Eiqt5 。2.3 建 议 措 施 ................................................12iFCUJ 。第 1 章 变 电 站 避 雷 针 结 构 型 式1.1 构 架 结 构 型 式变 电 站 避 雷 针 主 要 有 构 架 避 雷 针 及独 立 避 雷 针 两 种 ， 构 架 避 雷 针 结 构 型 式与 构 架 一 致 ， 为 保 持 全 站 钢 结 构 外 观 一致 ， 独 立 避 雷 针 结 构 选 型 亦 与 构 架 一 致 。综 合 目 前 国 内 外 220kV 及 以 上 电 压 等 级 变电 构 架 的 结 构 型 式 ， 主 要 有 格 构 式 钢 结构 及 等 截 面 普 通 圆 钢 管 结 构 两 种 。u19nV 。1.1.1 格 构 式 钢 结 构该 结 构 体 系 由 矩 形 断 面 格 构 式 柱 和矩 形 断 面 格 构 式 钢 梁 组 成 ， 梁 柱 采 纳 刚接 ， 构 架 柱 以 自 立 式 为 主 。 格 构 式 柱 、梁又分钢管格构式和角钢格构式两种。G9GPJ 。格 构 式 结 构 的 优 点 在 于 其 整 个 结 构均 由 热 轧 型 钢 或 钢 管 组 成 ， 节 点 采 纳 螺栓 连 接 ， 杆 件 受 力 明 确 ， 单 个 构 件 自 重小 ， 制 作 、 运 输 及 防 腐 处 理 方 便 ， 用 钢量 少 。 但 由 于 杆 件 种 类 和 数 量 较 多 ， 给现 场 拼 装 带 来 许 多 不 便 ， 对 安 装 机 具 及设 备 要 求 较 高 ， 现 场 拼 装 工 作 量 较 大 。同 时 ， 自 立 式 格 构 式 结 构 纵 向 宽 度 较 大 ，为 保 证...
