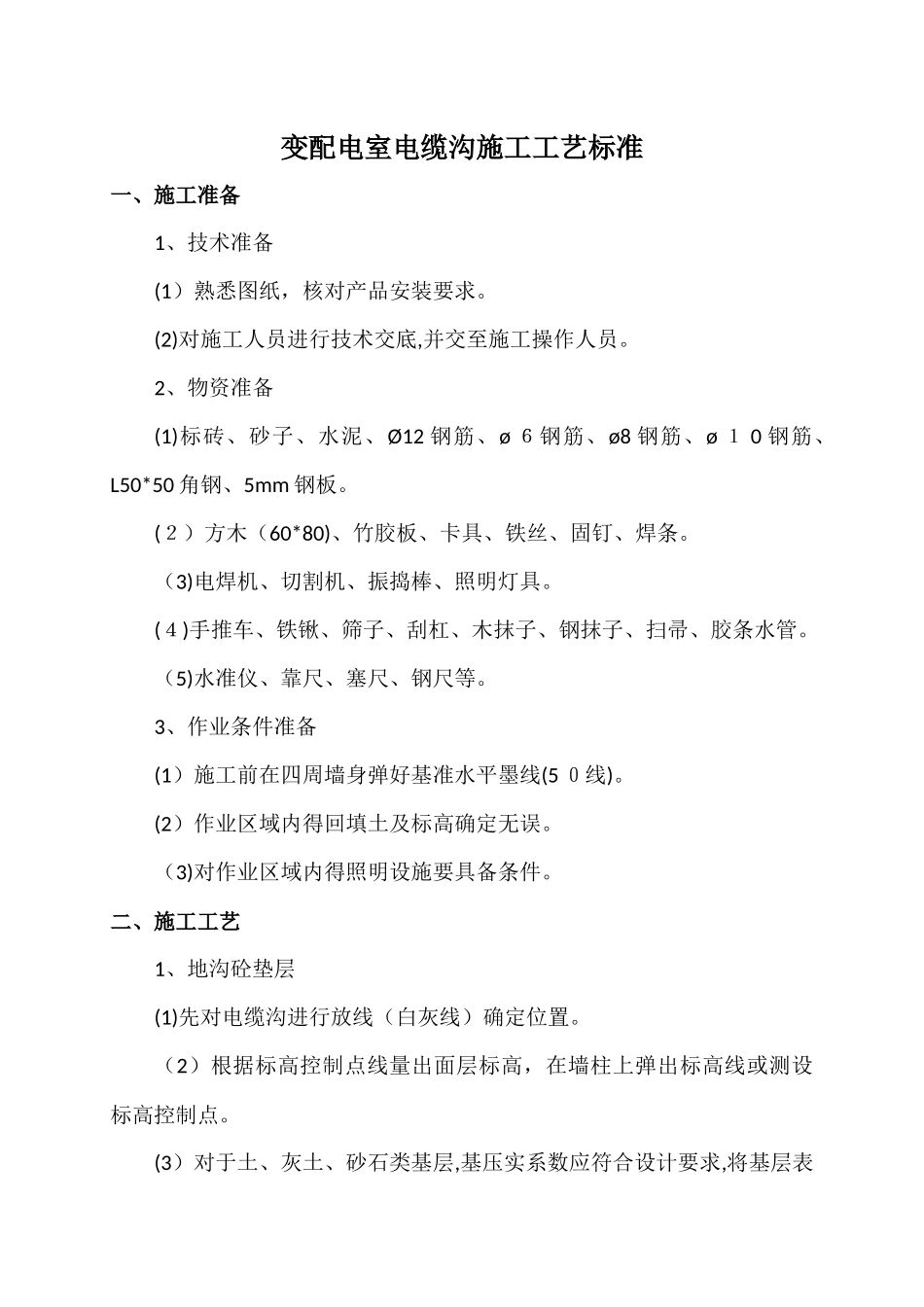

变配电室电缆沟施工工艺标准

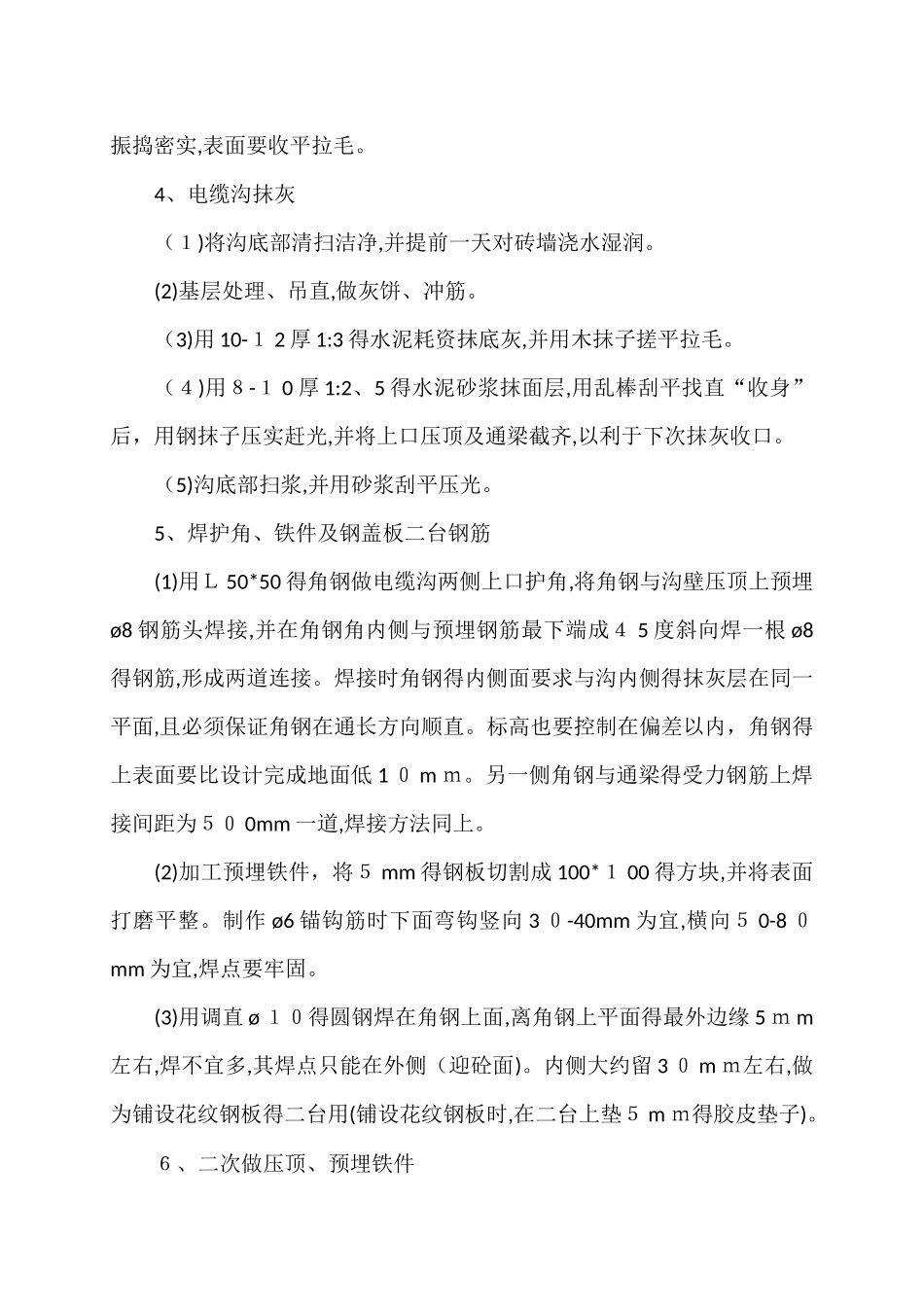

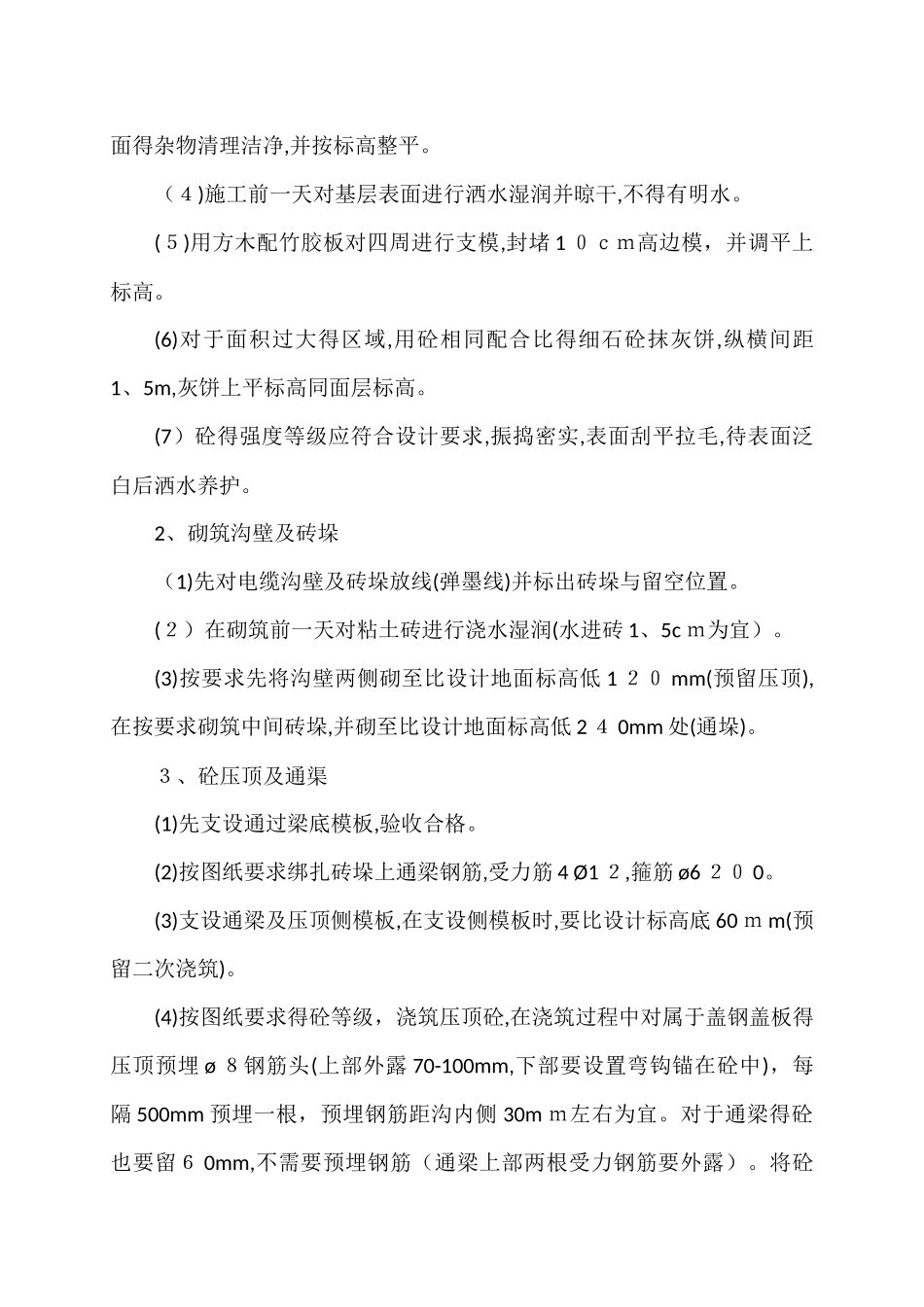

变配电室电缆沟施工工艺标准一、施工准备1、技术准备(1）熟悉图纸，核对产品安装要求。(2)对施工人员进行技术交底,并交至施工操作人员。2、物资准备(1)标砖、砂子、水泥、Ø12 钢筋、ø ６钢筋、ø8 钢筋、ø １ 0 钢筋、L50*50 角钢、5mm 钢板。(２）方木（60*80)、竹胶板、卡具、铁丝、固钉、焊条。（3)电焊机、切割机、振捣棒、照明灯具。(４)手推车、铁锹、筛子、刮杠、木抹子、钢抹子、扫帚、胶条水管。（5)水准仪、靠尺、塞尺、钢尺等。3、作业条件准备(1）施工前在四周墙身弹好基准水平墨线(5 ０线)。(2）作业区域内得回填土及标高确定无误。（3)对作业区域内得照明设施要具备条件。二、施工工艺1、地沟砼垫层(1)先对电缆沟进行放线（白灰线）确定位置。（2）根据标高控制点线量出面层标高，在墙柱上弹出标高线或测设标高控制点。(3）对于土、灰土、砂石类基层,基压实系数应符合设计要求,将基层表面得杂物清理洁净,并按标高整平。（４)施工前一天对基层表面进行洒水湿润并晾干,不得有明水。(５)用方木配竹胶板对四周进行支模,封堵 1 ０ｃｍ高边模，并调平上标高。(6)对于面积过大得区域,用砼相同配合比得细石砼抹灰饼,纵横间距1、5m,灰饼上平标高同面层标高。(7）砼得强度等级应符合设计要求,振捣密实,表面刮平拉毛,待表面泛白后洒水养护。2、砌筑沟壁及砖垛（1)先对电缆沟壁及砖垛放线(弹墨线)并标出砖垛与留空位置。(２）在砌筑前一天对粘土砖进行浇水湿润(水进砖 1、5c ｍ为宜）。(3)按要求先将沟壁两侧砌至比设计地面标高低 1 ２０ mm(预留压顶),在按要求砌筑中间砖垛,并砌至比设计地面标高低 2 ４ 0mm 处(通垛)。３、砼压顶及通渠(1)先支设通过梁底模板,验收合格。(2)按图纸要求绑扎砖垛上通梁钢筋,受力筋 4 Ø1 ２,箍筋 ø6 ２０ 0。(3)支设通梁及压顶侧模板,在支设侧模板时,要比设计标高底 60 ｍ m(预留二次浇筑)。(4)按图纸要求得砼等级，浇筑压顶砼,在浇筑过程中对属于盖钢盖板得压顶预埋 ø ８钢筋头(上部外露 70-100mm,下部要设置弯钩锚在砼中)，每隔 500mm 预埋一根，预埋钢筋距沟内侧 30m ｍ左右为宜。对于通梁得砼也要留６ 0mm,不需要预埋钢筋（通梁上部两根受力钢筋要外露）。将砼振捣密实,表面要收平拉毛。4、电缆沟抹灰（１)将沟底部清扫洁净,并提前一天对砖墙浇水湿润。(2)基层处理、吊直,做灰饼、冲筋。（3)用 10-１ 2 厚 1:3 得水泥耗资抹底灰,并用木抹子搓平拉毛。（４)用...
