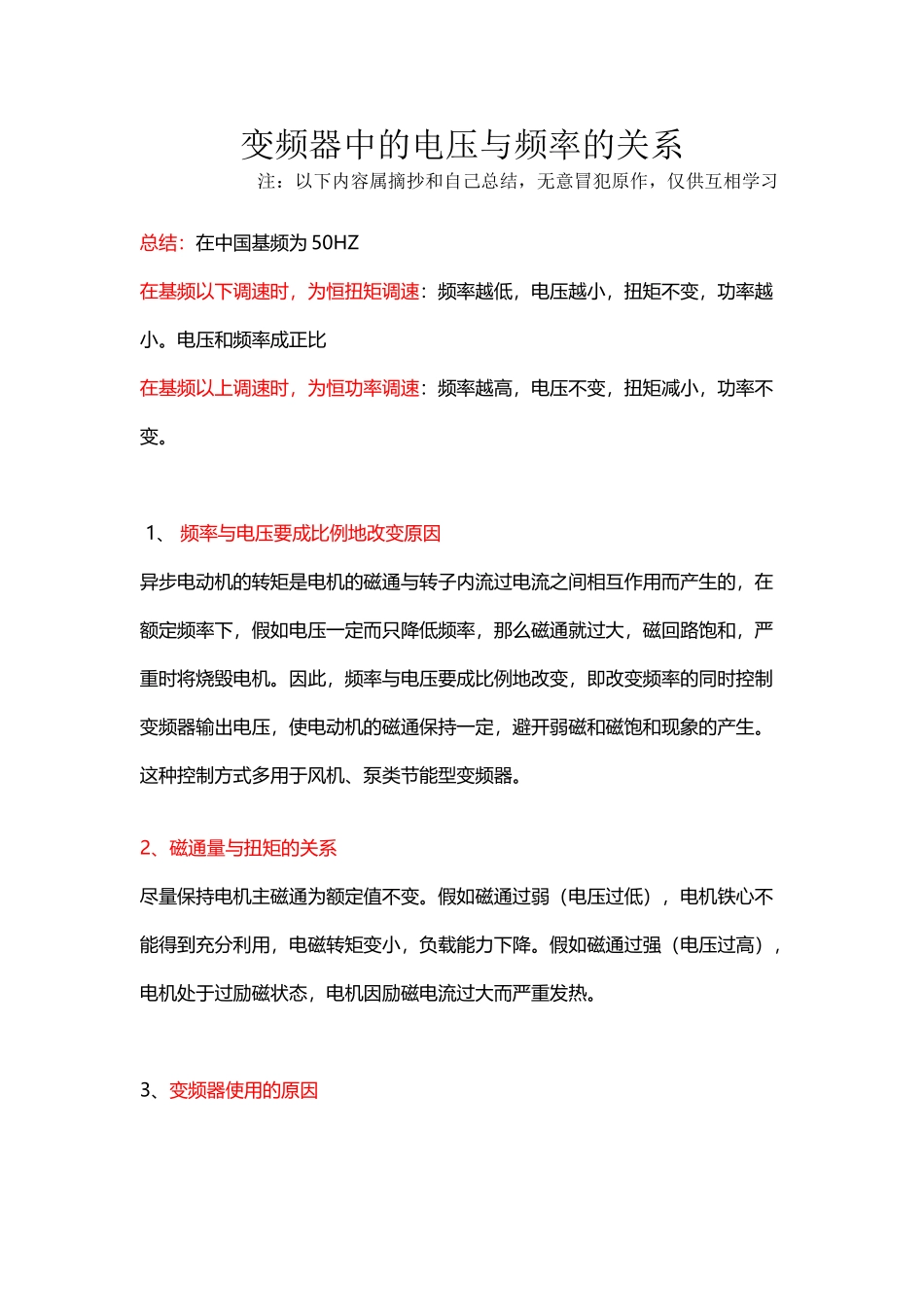

变频器的频率和电压的关系(3 页)Good is good, but better carries it.精益求精，善益求善。变频器中的电压与频率的关系 注：以下内容属摘抄和自己总结，无意冒犯原作，仅供互相学习总结：在中国基频为 50HZ在基频以下调速时，为恒扭矩调速：频率越低，电压越小，扭矩不变，功率越小。电压和频率成正比 在基频以上调速时，为恒功率调速：频率越高，电压不变，扭矩减小，功率不变。 1、 频率与电压要成比例地改变原因异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，假如电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避开弱磁和磁饱和现象的产生。这种控制方式多用于风机、泵类节能型变频器。2、磁通量与扭矩的关系尽量保持电机主磁通为额定值不变。假如磁通过弱（电压过低），电机铁心不能得到充分利用，电磁转矩变小，负载能力下降。假如磁通过强（电压过高），电机处于过励磁状态，电机因励磁电流过大而严重发热。3、变频器使用的原因频率下降时完全成比例地降低电压，那么由于沟通阻抗变小而直流电阻不变，将造成在低速下产生地转矩有减小的倾向。因此，在低频时给定 V/f,要使输出电压提高一些,以便获得一定地起动转矩,这种补偿称增强起动。可以采纳各种方法实现,有自动进行的方法、选择 V/f 模式或调整电位器等方法4、压频比的设置 电机的压频比为电机的额定电压与额定频率之比为保证变频器的正常工作至关重要，需考虑电机的压频比，还必须考虑负载的机械特性。对于普通异步电机在一般调速应用时，其基准电压与基准频率按出厂值设定（基准电压 380V，基准频率 50Hz），即满足使用要求。但对于某些行业使用的较特别的电机，就必须根据实际情况重新设定基准电压与基准频率的参数。5、变频调速的基本控制方式与基准电压、基准频率的关系根据电机原理可知，三相异步电机定子每相电动势的有效值 ： E1=4.44f1N1Φm 式中 ：E1--定子每相由气隙磁通感应的电动势的有效值，V ；f1--定子频率，Hz；N1——定子每相绕组有效匝数 ；Φm-每极磁通量 由式中可以看出，Φm 的值由 E1/f1 决定，但由于 E1 难以直接控制，所以在电动势较高时，可忽略定子漏阻抗压降，而用定子相电压 U1 代替。那么要保证 Φm 不变，只要U1/f1 始终为一定值即可。基频以下调时速时...
