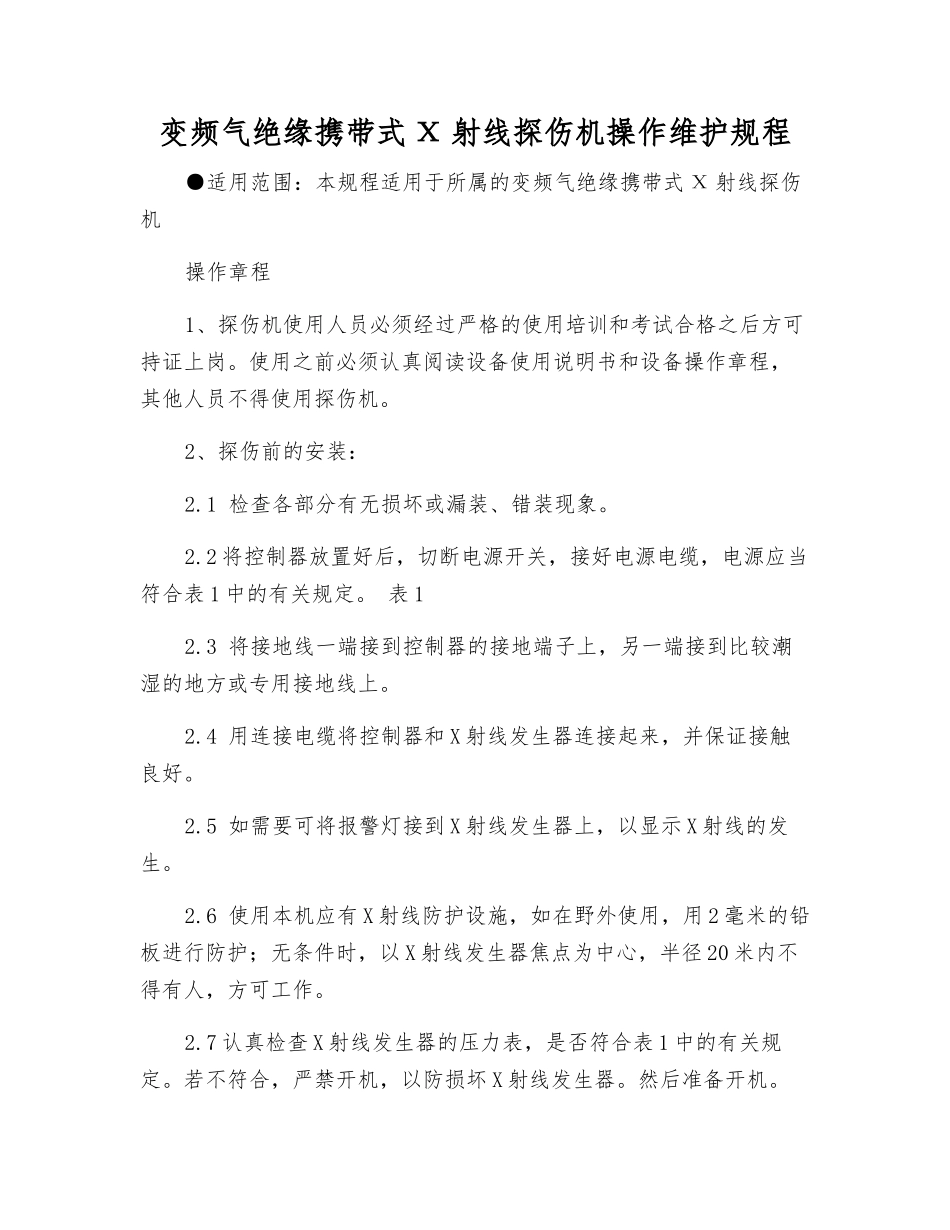

变频气绝缘携带式 Χ 射线探伤机操作维护规程●适用范围：本规程适用于所属的变频气绝缘携带式 Χ 射线探伤机操作章程1、探伤机使用人员必须经过严格的使用培训和考试合格之后方可持证上岗。使用之前必须认真阅读设备使用说明书和设备操作章程，其他人员不得使用探伤机。2、探伤前的安装：2.1 检查各部分有无损坏或漏装、错装现象。2.2 将控制器放置好后，切断电源开关，接好电源电缆，电源应当符合表 1 中的有关规定。 表 12.3 将接地线一端接到控制器的接地端子上，另一端接到比较潮湿的地方或专用接地线上。2.4 用连接电缆将控制器和 X 射线发生器连接起来，并保证接触良好。2.5 如需要可将报警灯接到 X 射线发生器上，以显示 X 射线的发生。2.6 使用本机应有 X 射线防护设施，如在野外使用，用 2 毫米的铅板进行防护；无条件时，以 X 射线发生器焦点为中心，半径 20 米内不得有人，方可工作。2.7 认真检查 X 射线发生器的压力表，是否符合表 1 中的有关规定。若不符合，严禁开机，以防损坏 X 射线发生器。然后准备开机。3、使用3.1 打开电源开关，控制器“电源”灯亮，数码管显示与拨码盘一致（当拨码盘数字大于 5.0 时，数码管显示 5.0），约 30 秒后，“准备”灯亮。3.2 当电源电压正常时，调节 KV 选择旋钮到所需要的数值，拨动拨码盘，选择所需要的暴光时间，然后可进行下一步骤。3.3 按“高压开”按钮，“高压”灯亮并闪耀，几秒钟后“毫安”灯也亮并闪耀，X 射线发生器开始工作，向外辐射 X 射线。3.4 当数码管显示“0.0”时，表明暴光时间结束。机器自动切断切断高压，蜂鸣器鸣响，数码管显示预选值，准备下一次暴光。这时“准备”灯灭，等到与上次工作时间相等时，“准备”灯亮。若“准备灯不亮，不能开高压。3.5 在机器工作期间，由于电源或其他故障引起断高压电时，蜂鸣器鸣响数码管显示相应的故障代码，6 秒后显示断高压时的时间值。假如继续暴光，按“高压开“按钮即可。要使数码管显示预选值，可按“高压关”按钮。3.6 排片结束后，关掉电源开关，拆下连接电缆。4、训机4.1 训机是非常重要的，在每次工作之前都应进行训机，忽视训机将使 X 射线管损坏或减少 X 射线管的使用期限。4.2 每天使用之前，必须对探伤机进行训练，训机时间应根据设备停用的时间来选定训机时间的长短，一般训到最高 Kv 的时间不应少于 5 分钟。当设备停用时间超过一周时，要按下图渐渐提高...
