可调拉杆式悬挂脚手架工法

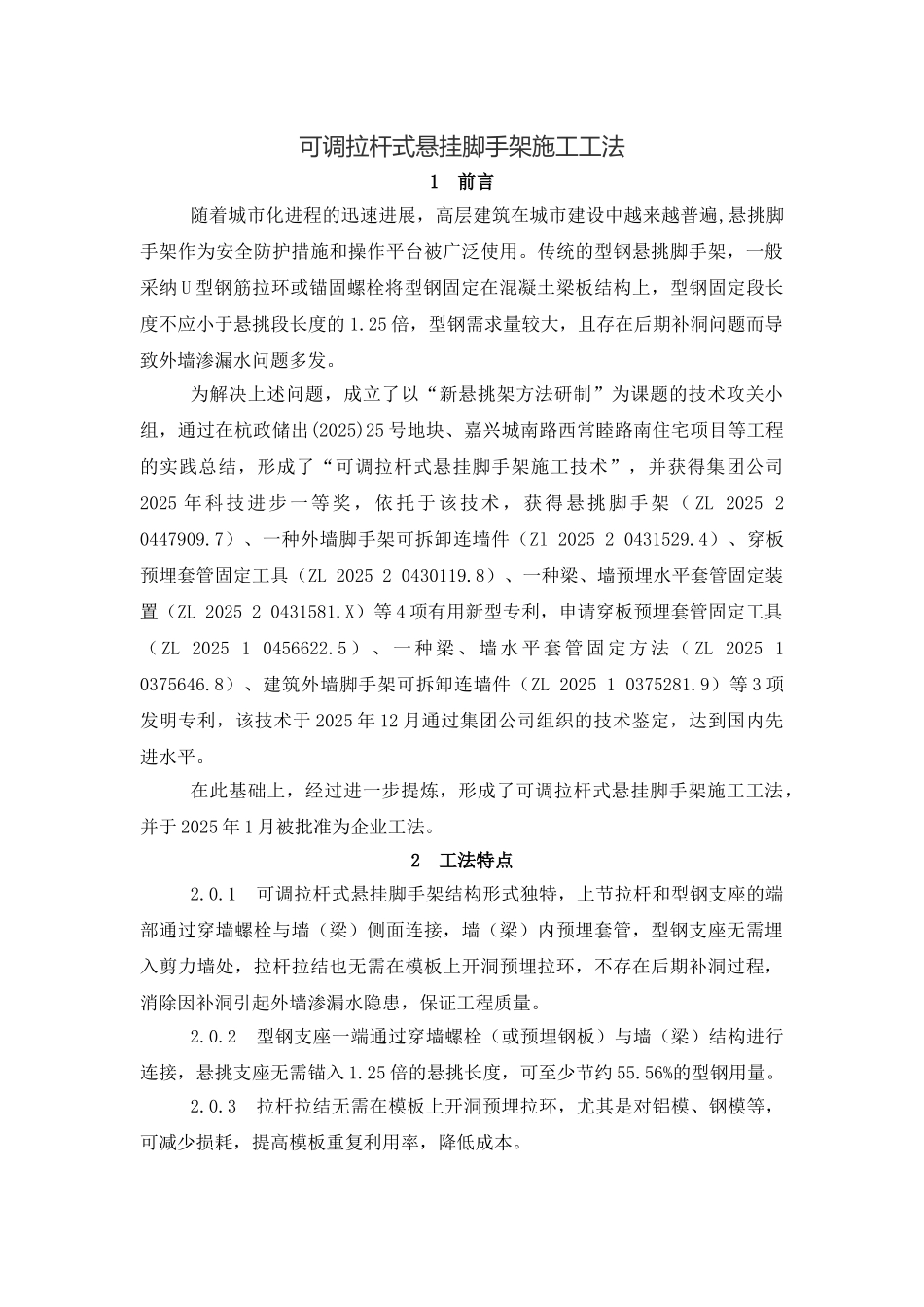

可调拉杆式悬挂脚手架施工工法1 前言随着城市化进程的迅速进展，高层建筑在城市建设中越来越普遍,悬挑脚手架作为安全防护措施和操作平台被广泛使用。传统的型钢悬挑脚手架，一般采纳 U 型钢筋拉环或锚固螺栓将型钢固定在混凝土梁板结构上，型钢固定段长度不应小于悬挑段长度的 1.25 倍，型钢需求量较大，且存在后期补洞问题而导致外墙渗漏水问题多发。 为解决上述问题，成立了以“新悬挑架方法研制”为课题的技术攻关小组，通过在杭政储出(2025)25 号地块、嘉兴城南路西常睦路南住宅项目等工程的实践总结，形成了“可调拉杆式悬挂脚手架施工技术”，并获得集团公司2025 年科技进步一等奖，依托于该技术，获得悬挑脚手架（ ZL 2025 2 0447909.7）、一种外墙脚手架可拆卸连墙件（Zl 2025 2 0431529.4）、穿板预埋套管固定工具（ZL 2025 2 0430119.8）、一种梁、墙预埋水平套管固定装置（ZL 2025 2 0431581.X）等 4 项有用新型专利，申请穿板预埋套管固定工具（ ZL 2025 1 0456622.5 ） 、 一 种 梁 、 墙 水 平 套 管 固 定 方 法 （ ZL 2025 1 0375646.8）、建筑外墙脚手架可拆卸连墙件（ZL 2025 1 0375281.9）等 3 项发明专利，该技术于 2025 年 12 月通过集团公司组织的技术鉴定，达到国内先进水平。 在此基础上，经过进一步提炼，形成了可调拉杆式悬挂脚手架施工工法，并于 2025 年 1 月被批准为企业工法。2 工法特点2.0.1 可调拉杆式悬挂脚手架结构形式独特，上节拉杆和型钢支座的端部通过穿墙螺栓与墙（梁）侧面连接，墙（梁）内预埋套管，型钢支座无需埋入剪力墙处，拉杆拉结也无需在模板上开洞预埋拉环，不存在后期补洞过程，消除因补洞引起外墙渗漏水隐患，保证工程质量。 2.0.2 型钢支座一端通过穿墙螺栓（或预埋钢板）与墙（梁）结构进行连接，悬挑支座无需锚入 1.25 倍的悬挑长度，可至少节约 55.56%的型钢用量。 2.0.3 拉杆拉结无需在模板上开洞预埋拉环，尤其是对铝模、钢模等，可减少损耗，提高模板重复利用率，降低成本。 2.0.4 型钢支座和上节拉杆通过预埋穿墙螺栓与墙（梁）结构连接，除角部外，拆除时无需切割，不会对螺栓造成损耗；同时，拆除后的可调拉杆可周转利用，拉杆、螺栓等构件重复利用率高，节约成本。 2.0.5 由于悬挑层楼面上无型钢支座锚入，可穿插进行砌筑、地面抹灰等工序，后续工作施工方便，节约工期。 2.0.6 由于拉杆、套筒组件、...
