各种心电图实例图

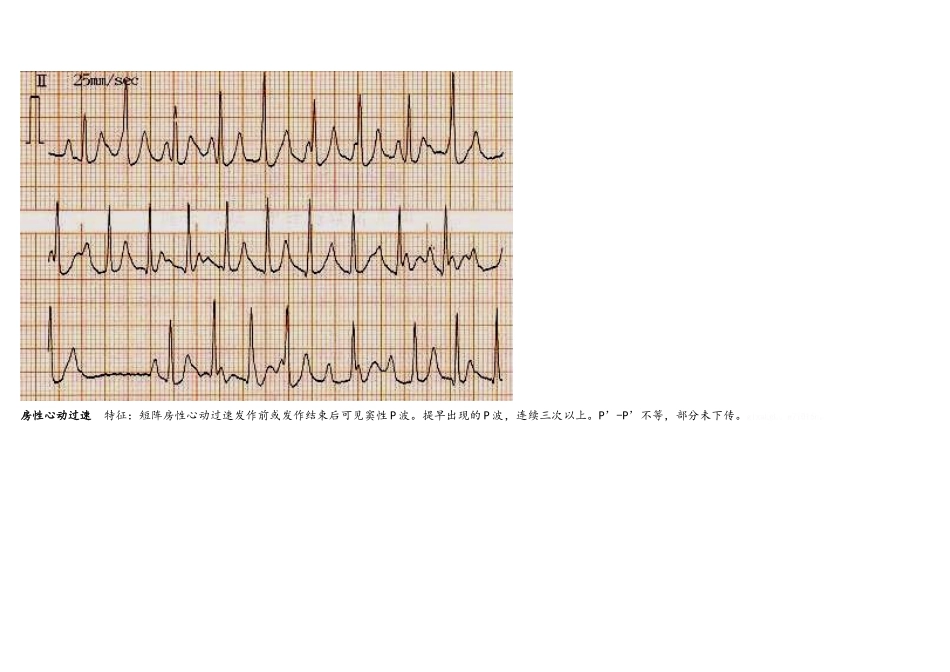

房性前期收缩 特征： 1.于Ⅱ导联可见一提前出现的 P'波,P'-R 间期>0.12 秒 2.P'后 QRS 波群正常3.其后代偿间歇不完全交界性早搏 特征： 1.提前出现的正常的 QRS 波群,其前面有逆行 P'波,P'-R 间期<0.12 秒2.其后代偿间歇不完全室性期前收缩 特征： 1.提前出现的增宽变形的 QRS 波群,其前无提前的 P 波2.呈二联律窦性心动过速 特征： 窦性 P 波规律出现，频率为 101～160 次/分房性心动过速 特征：短阵房性心动过速发作前或发作结束后可见窦性 P 波。提早出现的 P 波，连续三次以上。P’-P’不等，部分未下传。glxaLgL。e7i016n。阵发性室上性心动过速的心电图 特征： 1.P’波不能明视2.快速整齐的 QRS 波群为室上性，频率 160～220 次/分心房扑动 特征：1.P 波消逝,代之以大小、间隔相等的 F 波(或称锯齿波).频率为 250～400 次/分2.房室比例为 2:1～4:1，心室律不整齐心房纤颤 特征：1. P 波消逝,代之以大小不一,形态不同,间隔不等的 f 波,频率为 350 ～600 次/分 7rhEZ65。CXYhA1e。2. R-R 间期绝对不等心房纤颤伴室内传导差异 特征： 1.P 波消逝,代之以大小不一、形态不同、间隔不等的 F 波，频率为 350～600 次/分2.R-R 间期绝对不等，心室率快3.部分短 R-R‘QRS 有变形，无类代偿期室性心动过速 特征： 1.为一系列快速、基本整齐的 QRS 波群（频率 150～200 次/分）QRS 波群时间≥0.12 秒2.如见到与 QRS 波群无关的 P 波、或心室夺获或室性融合波，则诊断明确 图中箭头所示为心室夺获窦性心动过缓 特征：窦性 P 波频率<60 次/分. 常伴有窦性心律不齐窦性停搏 特征： 在规律的窦性 P-P 中，突然有一长间歇无 P 波(常>2 秒)，长的 P-P 与短的 P-P 不成倍数关系 0Fb9bEQ。09A1WlR。Ⅰ 度 AVB 特征: P-R 间期超过正常最高值(正常 P-R 间期的长短与心率年龄有关),一般>0.20 秒 kF1qcJx。LkCqoDQ。Ⅱ°Ⅰ 型房室传导阻滞 特征: P-R 间期逐渐延长，直至脱落一个 QRS 波群后，P-R 间期缩短，继之又延长，周而复始 5ZWnCx3。wJqBzjr。Ⅱ°Ⅱ 型房室传导阻滞 特征: P-R 间期固定，P 波呈比例脱落，下传的 QRS 波群正常Ⅲ°房室传导阻滞（交界性心律） 特征：1.P-P 间期相等,R-R 间期相等2.P 波与 QRS 波群无固定时间关系(P-R 间期不等)3.心房率快于心室率(P-P 间期
