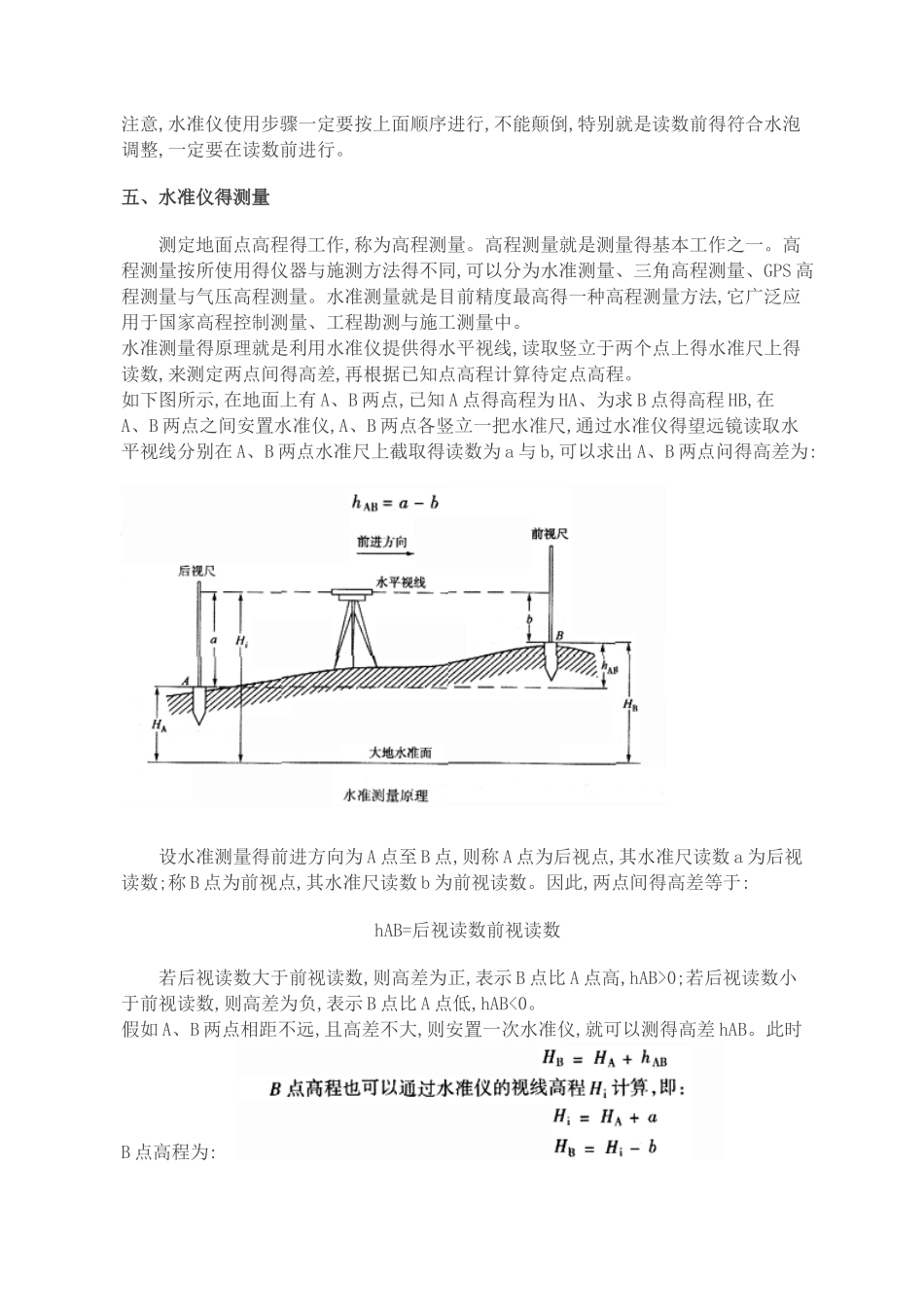

各种测量仪器得使用方法水准仪及其使用方法 高程测量就是测绘地形图得基本工作之一,另外大量得工程、建筑施工也必须量测地面高程,利用水准仪进行水准测量就是精密测量高程得主要方法。一、水准仪器组合:1、望远镜 2、调整手轮 3、圆水准器 4、微调手轮 5、水平制动手轮 6、管水准器 7、水平微调手轮 8、脚架二、操作要点: 在未知两点间,摆开三脚架,从仪器箱取出水准仪安放在三脚架上,利用三个机座螺丝调平,使圆气泡居中,跟着调平管水准器。水平制动手轮就是调平得,在水平镜内通过三角棱镜反射,水平重合,就就是平水。将望远镜对准未知点(1)上得塔尺,再次调平管水平器重合,读出塔尺得读数(后视),把望远镜旋转到未知点(2)得塔尺,调整管水平器,读出塔尺得读数(前视),记到记录本上。 计算公式:两点高差=后视－前视。三、校正方法: 将仪器摆在两固定点中间,标出两点得水平线,称为 a、b 线,移动仪器到固定点一端,标出两点得水平线,称为 a’、b ’。计算假如 a－b≠a’－b’时,将望远镜横丝对准偏差一半得数值。用校针将水准仪得上下螺钉调整,使管水平泡吻合为止。重复以上做法,直到相等为止。四、水准仪得使用方法 水准仪得使用包括:水准仪得安置、粗平、瞄准、精平、读数五个步骤。1、 安置 安置就是将仪器安装在可以伸缩得三脚架上并置于两观测点之间。首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架就是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。2、 粗平 粗平就是使仪器得视线粗略水平,利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中,气泡移动得方向与大姆指运动得方向一致。3、 瞄准 瞄准就是用望远镜准确地瞄准目标。首先就是把望远镜对向远处明亮得背景,转动目镜调焦螺旋,使十字丝最清楚。再松开固定螺旋,旋转望远镜,使照门与准星得连接对准水准尺,拧紧固定螺旋。最后转动物镜对光螺旋,使水准尺得清楚地落在十字丝平面上,再转动微动螺旋,使水准尺得像靠于十字竖丝得一侧。4、 精平 精平就是使望远镜得视线精确水平。微倾水准仪,在水准管上部装有一组棱镜,可将水准管气泡两端,折射到镜管旁得符合水准观察窗内,若气泡居中时,气泡两端得象将符合成一抛物线型,说明视线水平。若气泡两端得象不相符合,说明视线不水平。这时可用右手转动微倾螺旋使气泡两端得象完全符合,仪器便可提供一条水平视线,以满足水准测量基本原理得要求。注意？气泡左半部份得移动方向,总...
