合成高分子卷材屋面防水层分项工程质量管理VIP专享

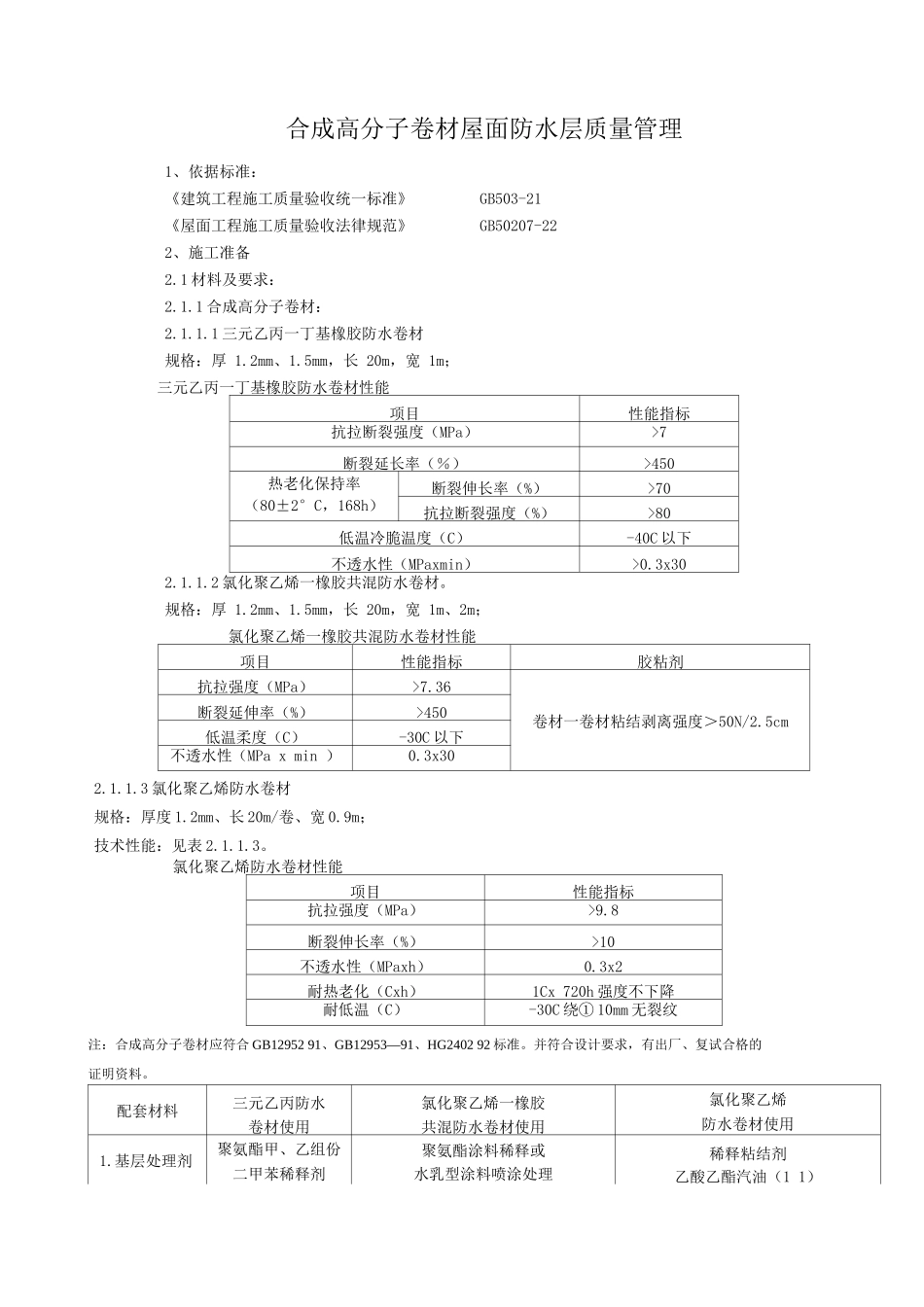

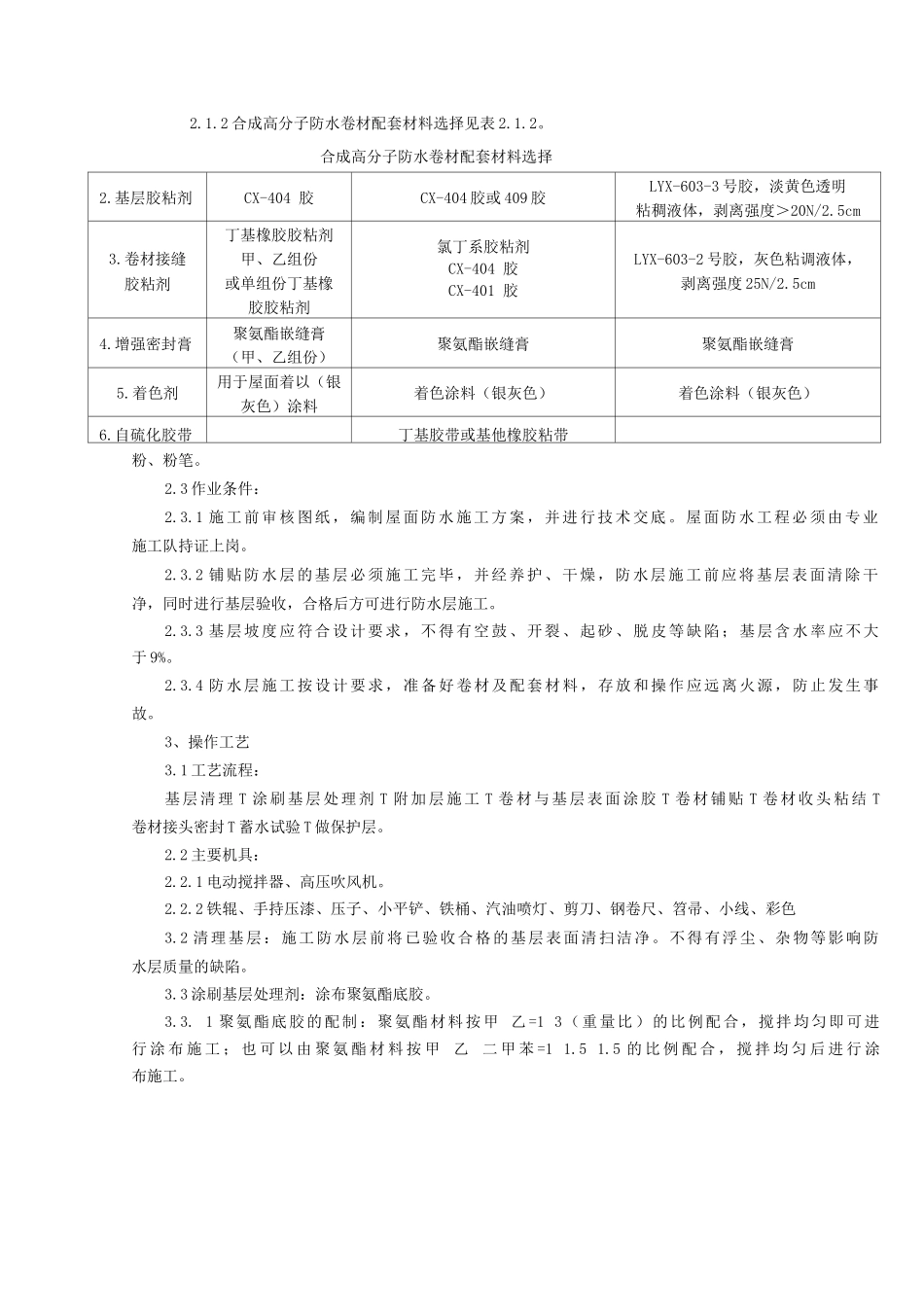

合成高分子卷材屋面防水层质量管理1、依据标准：《建筑工程施工质量验收统一标准》GB503-21《屋面工程施工质量验收法律规范》GB50207-222、施工准备2.1 材料及要求：2.1.1 合成高分子卷材：2.1.1.1 三元乙丙一丁基橡胶防水卷材规格：厚 1.2mm、1.5mm，长 20m，宽 1m；三元乙丙一丁基橡胶防水卷材性能项目性能指标抗拉断裂强度（MPa）>7断裂延长率（％）>450热老化保持率（80±2°C，168h）断裂伸长率（%）>70抗拉断裂强度（%）>80低温冷脆温度（C）-40C 以下不透水性（MPaxmin）>0.3x302.1.1.2 氯化聚乙烯一橡胶共混防水卷材。规格：厚 1.2mm、1.5mm，长 20m，宽 1m、2m；氯化聚乙烯一橡胶共混防水卷材性能项目性能指标胶粘剂抗拉强度（MPa）>7.36卷材一卷材粘结剥离强度＞50N/2.5cm断裂延伸率（%）>450低温柔度（C）-30C 以下不透水性（MPa x min ）0.3x302.1.1.3 氯化聚乙烯防水卷材规格：厚度 1.2mm、长 20m/卷、宽 0.9m；技术性能：见表 2.1.1.3。氯化聚乙烯防水卷材性能项目性能指标抗拉强度（MPa）>9.8断裂伸长率（%）>10不透水性（MPaxh）0.3x2耐热老化（Cxh）1Cx 720h 强度不下降耐低温（C）-30C 绕① 10mm 无裂纹注：合成高分子卷材应符合 GB12952 91、GB12953—91、HG2402 92 标准。并符合设计要求，有出厂、复试合格的证明资料。配套材料三元乙丙防水卷材使用氯化聚乙烯一橡胶共混防水卷材使用氯化聚乙烯防水卷材使用1.基层处理剂聚氨酯甲、乙组份二甲苯稀释剂聚氨酯涂料稀释或水乳型涂料喷涂处理稀释粘结剂乙酸乙酯汽油（1 1）2.基层胶粘剂CX-404 胶CX-404 胶或 409 胶LYX-603-3 号胶，淡黄色透明粘稠液体，剥离强度＞20N/2.5cm3.卷材接缝胶粘剂丁基橡胶胶粘剂甲、乙组份或单组份丁基橡胶胶粘剂氯丁系胶粘剂CX-404 胶CX-401 胶LYX-603-2 号胶，灰色粘调液体，剥离强度 25N/2.5cm4.增强密封膏聚氨酯嵌缝膏（甲、乙组份）聚氨酯嵌缝膏聚氨酯嵌缝膏5.着色剂用于屋面着以（银灰色）涂料着色涂料（银灰色）着色涂料（银灰色）6.自硫化胶带丁基胶带或基他橡胶粘带粉、粉笔。2.3 作业条件：2.3.1 施工前审核图纸，编制屋面防水施工方案，并进行技术交底。屋面防水工程必须由专业施工队持证上岗。2.3.2 铺贴防水层的基层必须施工完毕，并经养护、干燥，防水层施工前应将基层表面清除干净，同时进行基层验收，合格后方可进行防水层施工。2.3.3 基层坡度应符合设计要求，不得有空鼓、开裂、起砂、 ...
