吊顶龙骨安装施工工艺

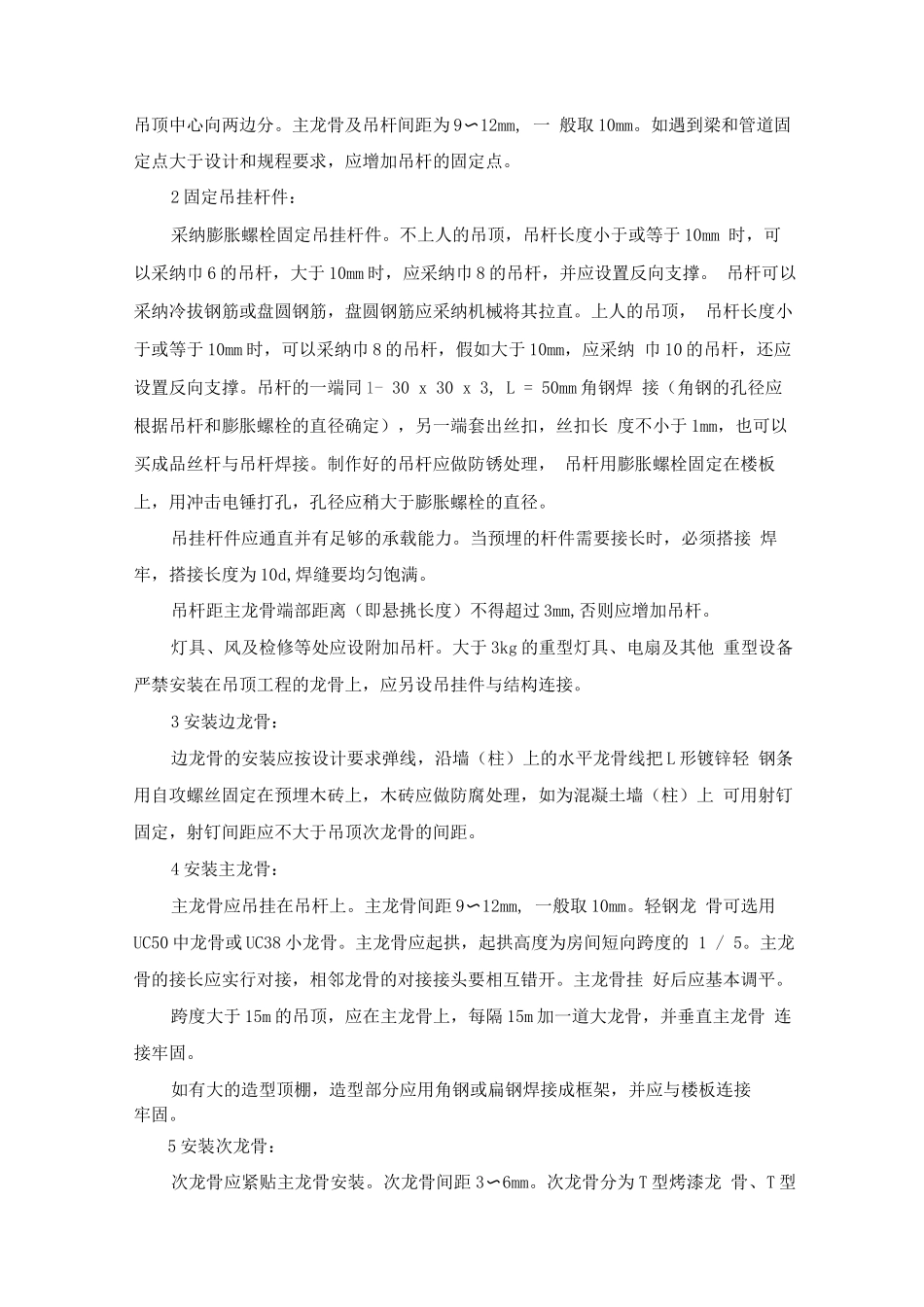

吊顶龙骨安装施工工艺1 材料要求1.1 轻钢龙骨分 U 形和 T 形龙骨两种。1.2 轻钢骨架主件为中、小龙骨；配件有吊挂件、连接件、插接件。1.3 零配件：吊杆、膨胀螺栓、自攻螺钉。1.4 按设计要求可选用各种罩面板、钢、铝压缝条或塑料压缝条。2 主要机具2.1 电动机具：电锯、无齿锯、手枪钻、台钻、冲击电锤、电焊机。2.2 手动机具：拉铆枪、手锯、手刨子、钳子、螺丝刀、扳子、钢尺、钢水平 尺、线坠等。3 作业条件3.1 吊顶工程在施工前应熟悉现场、图纸及设计说明。3.2 施工前应按设计要求对房间的净高、洞标高和吊顶内的管道、设备及其 支架的标高进行交接检验。3.3 材料进场验收记录、检验报告应齐全。3.4 吊顶内的管道、设备安装完成；罩面板安装前，上述设备应检验、试压验 收合格。3.5 罩面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验收 合格。4 操作工艺4.1 工艺流程：4.2 操作工艺：1 弹标高水平线、划龙骨分档线：用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适 当抄出几点），弹出水准线（水准线距地面一般为 5mm），从水准线量至吊顶 设计高度，用粉线沿墙（柱）弹出吊顶次龙骨的下皮线。同时，按吊顶平面图， 在混凝土顶板弹出主龙骨的位置线。主龙骨宜平行房间长向布置，同时应考虑隔 栅灯的方向，一般从吊顶中心向两边分。主龙骨及吊杆间距为 9〜12mm, 一 般取 10mm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。2 固定吊挂杆件：采纳膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于或等于 10mm 时，可以采纳巾 6 的吊杆，大于 10mm 时，应采纳巾 8 的吊杆，并应设置反向支撑。 吊杆可以采纳冷拔钢筋或盘圆钢筋，盘圆钢筋应采纳机械将其拉直。上人的吊顶， 吊杆长度小于或等于 10mm 时，可以采纳巾 8 的吊杆，假如大于 10mm，应采纳 巾 10 的吊杆，还应设置反向支撑。吊杆的一端同 1- 30 x 30 x 3, L = 50mm 角钢焊 接（角钢的孔径应根据吊杆和膨胀螺栓的直径确定），另一端套出丝扣，丝扣长 度不小于 1mm，也可以买成品丝杆与吊杆焊接。制作好的吊杆应做防锈处理， 吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接 焊牢，搭接长度为 10d,焊缝要均匀饱满。吊杆距主龙骨端部距离（即悬挑长度）不...
