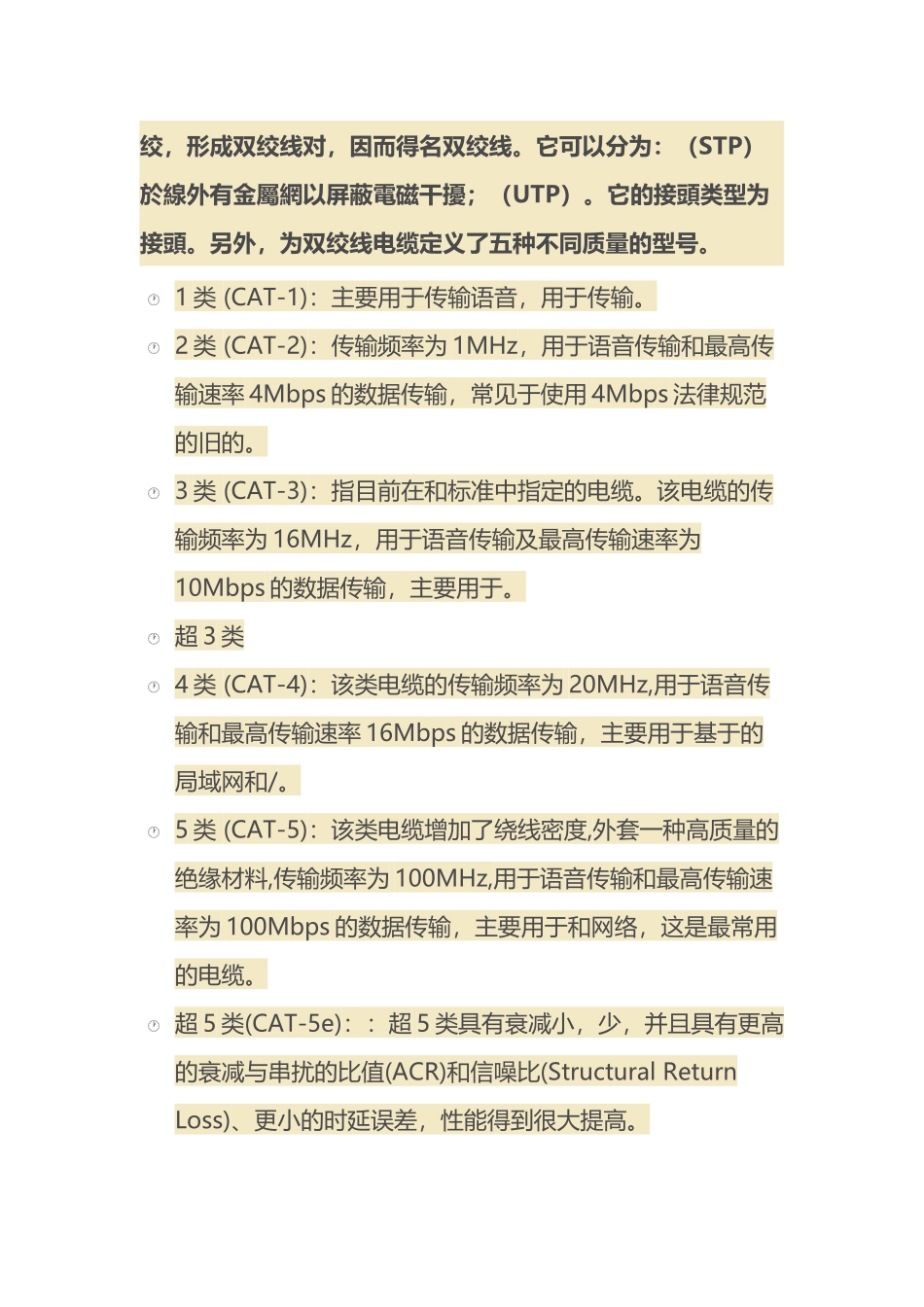

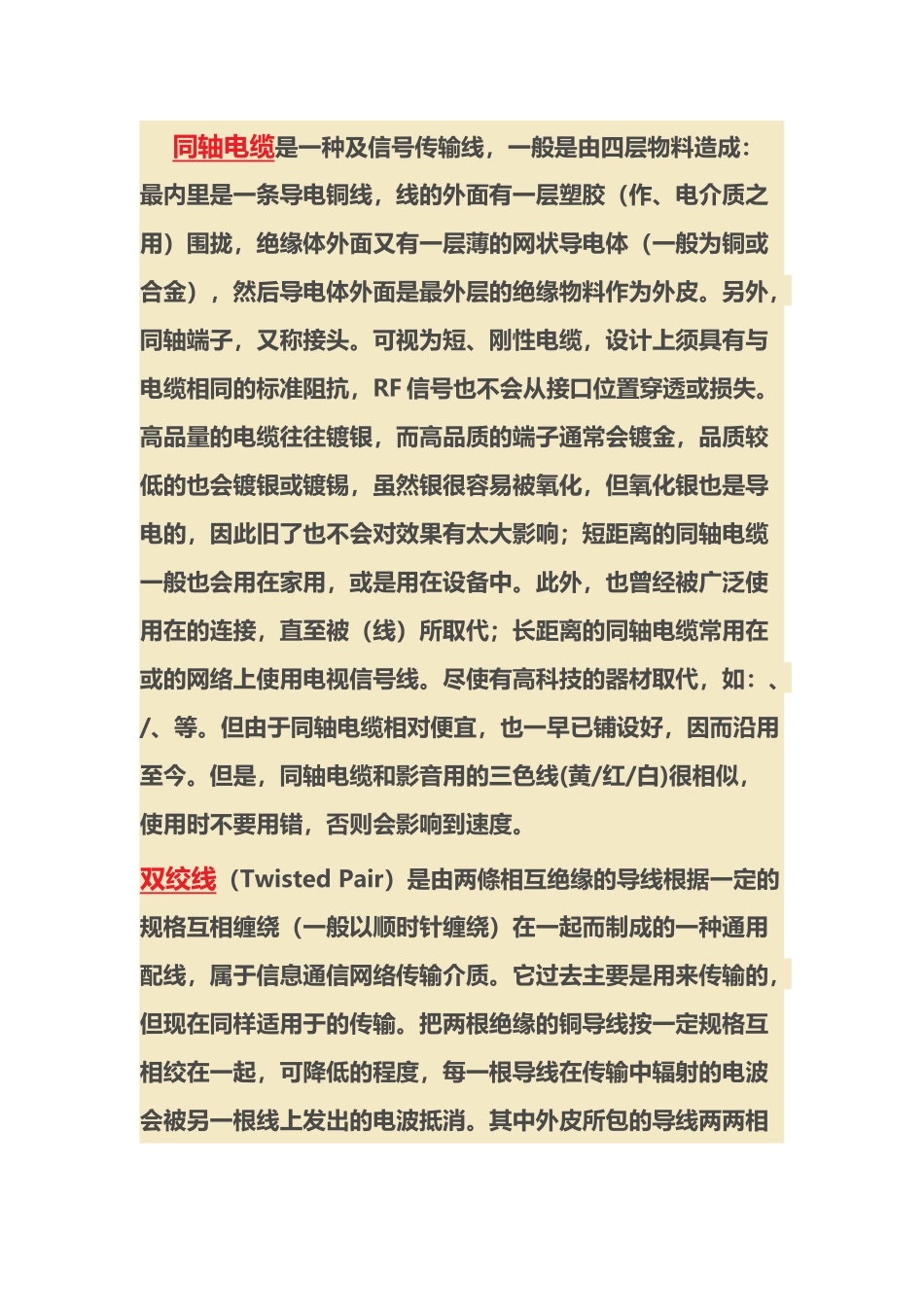

同轴电缆双绞线光纤(10 页)Good is good, but better carries it.精益求精，善益求善。同轴电缆是一种及信号传输线，一般是由四层物料造成：最内里是一条导电铜线，线的外面有一层塑胶（作、电介质之用）围拢，绝缘体外面又有一层薄的网状导电体（一般为铜或合金），然后导电体外面是最外层的绝缘物料作为外皮。另外，同轴端子，又称接头。可视为短、刚性电缆，设计上须具有与电缆相同的标准阻抗，RF 信号也不会从接口位置穿透或损失。高品量的电缆往往镀银，而高品质的端子通常会镀金，品质较低的也会镀银或镀锡，虽然银很容易被氧化，但氧化银也是导电的，因此旧了也不会对效果有太大影响；短距离的同轴电缆一般也会用在家用，或是用在设备中。此外，也曾经被广泛使用在的连接，直至被（线）所取代；长距离的同轴电缆常用在或的网络上使用电视信号线。尽使有高科技的器材取代，如：、/、等。但由于同轴电缆相对便宜，也一早已铺设好，因而沿用至今。但是，同轴电缆和影音用的三色线(黄/红/白)很相似，使用时不要用错，否则会影响到速度。双绞线（Twisted Pair）是由两條相互绝缘的导线根据一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。它过去主要是用来传输的，但现在同样适用于的传输。把两根绝缘的铜导线按一定规格互相绞在一起，可降低的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。其中外皮所包的导线两两相绞，形成双绞线对，因而得名双绞线。它可以分为：（STP）於線外有金屬網以屏蔽電磁干擾；（UTP）。它的接頭类型为接頭。另外，为双绞线电缆定义了五种不同质量的型号。 1 类 (CAT-1)：主要用于传输语音，用于传输。 2 类 (CAT-2)：传输频率为 1MHz，用于语音传输和最高传输速率 4Mbps 的数据传输，常见于使用 4Mbps 法律规范的旧的。 3 类 (CAT-3)：指目前在和标准中指定的电缆。该电缆的传输频率为 16MHz，用于语音传输及最高传输速率为10Mbps 的数据传输，主要用于。 超 3 类 4 类 (CAT-4)：该类电缆的传输频率为 20MHz,用于语音传输和最高传输速率 16Mbps 的数据传输，主要用于基于的局域网和/。 5 类 (CAT-5)：该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为 100MHz,用于语音传输和最高传输速率为 100Mbps 的数据传输，主要用于和网络，这是最常用的电缆。 超 5 类(CAT-5e)：：...
