商业住宅小区建设临时用电施工方案VIP专享

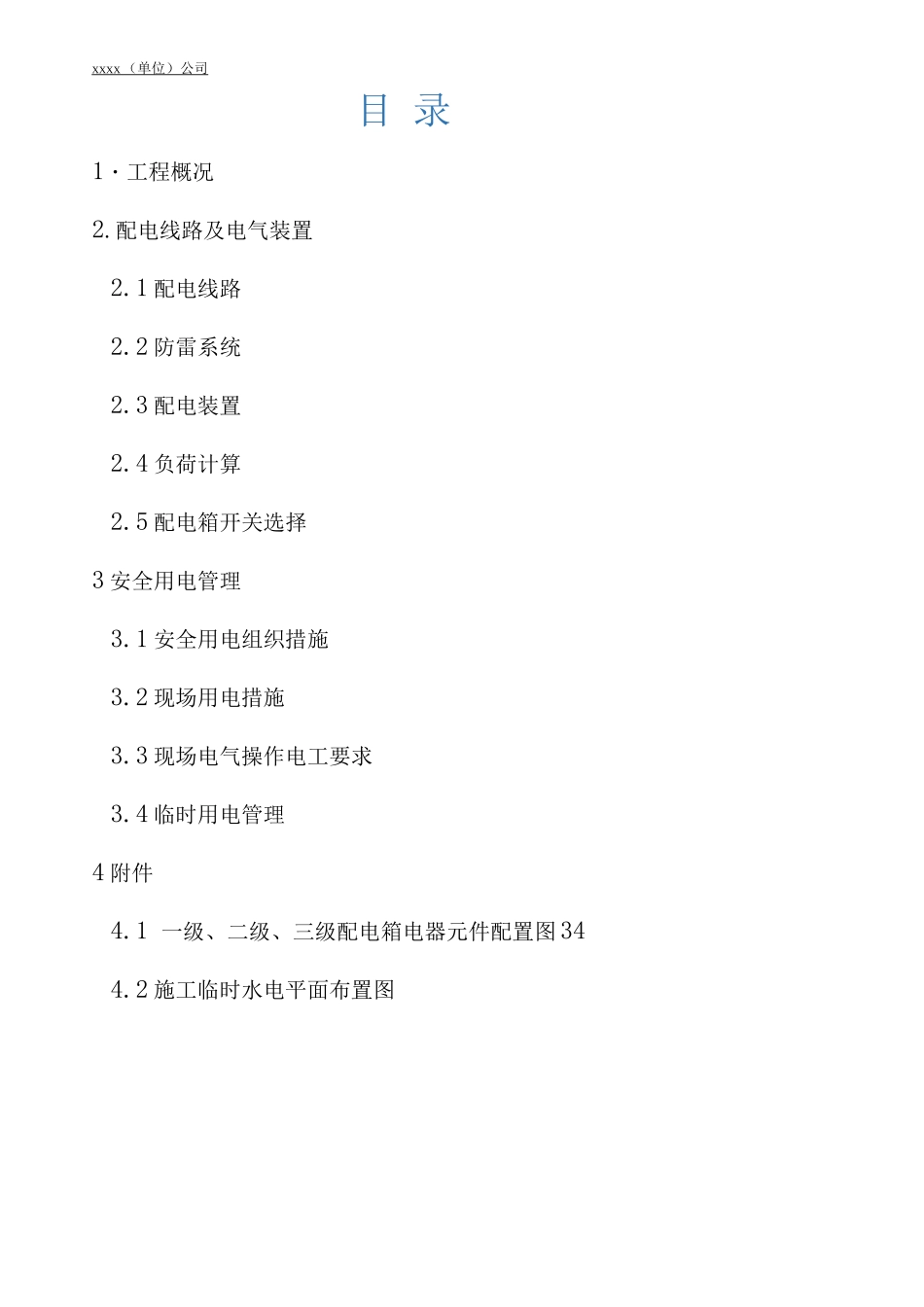

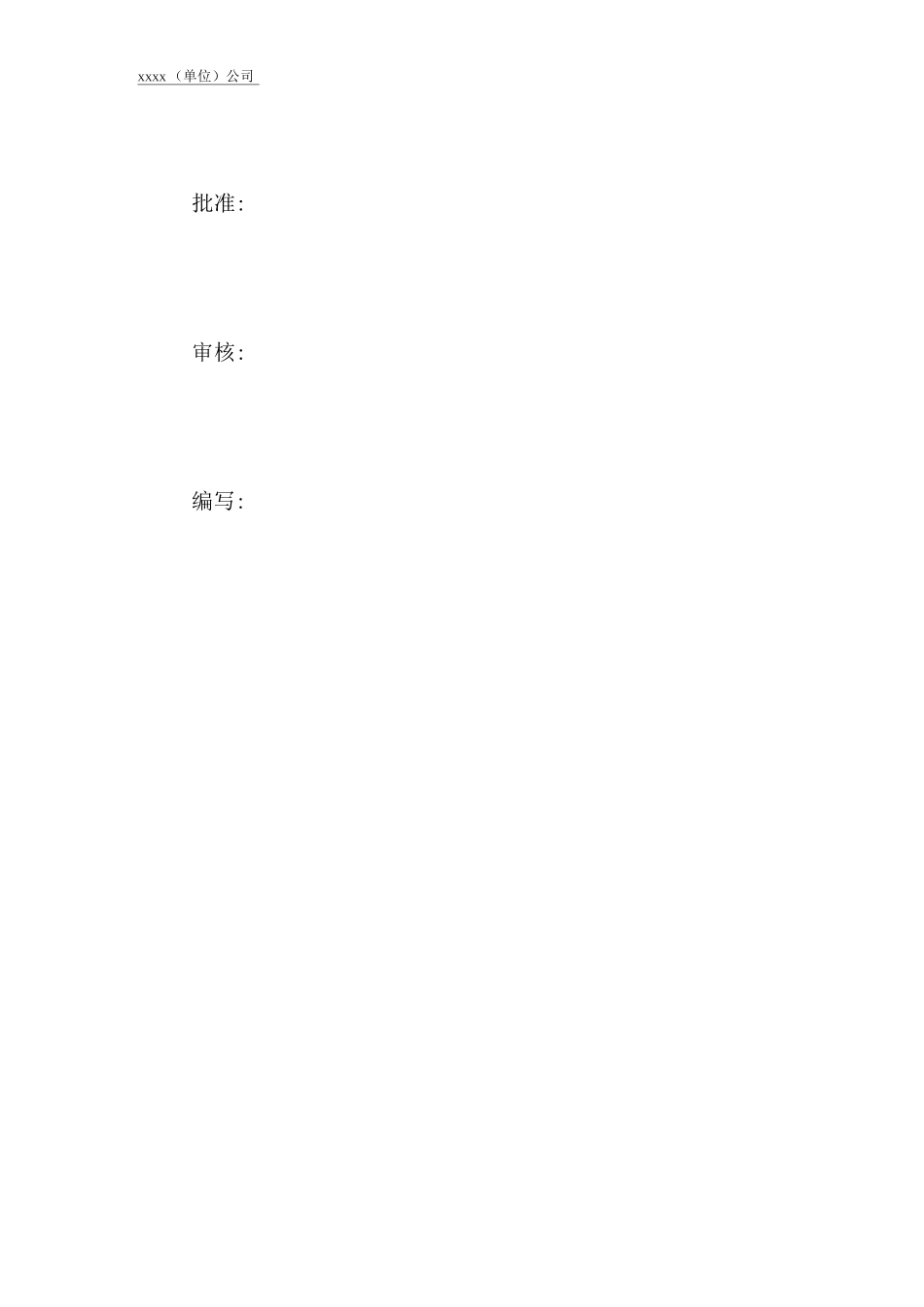

XXXX （单位）公司批准:审核:编写:XXXX （单位）公司 目 录1工程概况・2.配电线路及电气装置2.1 配电线路2.2 防雷系统2.3 配电装置2.4 负荷计算2.5 配电箱开关选择3 安全用电管理3.1 安全用电组织措施3.2 现场用电措施3.3 现场电气操作电工要求3.4 临时用电管理4 附件4.1 一级、二级、三级配电箱电器元件配置图 344.2 施工临时水电平面布置图XXXX （单位）公司商业住宅小区建设临时用电施工方案1工程概况・本工程由高层及附属商业及公共建筑组成，目前，用电回路已基本确定，用电负荷见用电机械设备表。现场线路布置采纳埋地敷设，整个配电系统采纳 TN-S 系统敷设，室外分段用总分配电箱接至用电设备，开关箱由末级分配电箱配电，动力和照明分路设置，各大型用电设备做重复接地。2.配电线路及电气装置2.1 配电线路具体布置见《施工用电总平面布置图》。本工程配电线路将严格根据 JGJ46-25 施工现场临时用电安全技术法律规范设置配电线路及其保护设施，在每个施工用电回路分别设置独立的 TN—S 接零保护系统，在配电室总配电屏处作重复接地，并在配电线路中间处及未端处做重复接地，当部分总箱与分箱间距大于 50 米以上时，应增加一组重复接地。接地线应与保护零线（PE线）可靠连接。正常情况下，所有配电设施，用电设备的不带电金属外壳，均与 PE 线可靠连接。XXXX （单位）公司专用保护零线由配电室的零线和第一级漏电保护器电源侧零线引出，单独敷设，不作他用，材料选用黄绿双色多组铜芯线，其截面要求不小于工作零线，与设备连接的保护零线截面应大于等于 2.5mm2。接地体采纳 DN50 的镀锌钢管或 L50 x 50 镀锌角钢砸入地下 2.5m,其顶部距地 0.8m。接地体安装完毕后，应做接地电阻测试，并做好记录归档，接地电阻阻值应不大于 10Q,其中配电总配电屏处接地电阻阻值应不大于4Q。2.2 防雷系统在工程施工现场内所有外脚手架，均需安装防雷装置。避雷针采纳 2 米长 DN25镀锌钢管。引下线利用电气连接的设备金属结构体。接地体安装同 TN—S 系统，接地电阻阻值不大于 10Q。2.3 配电装置本工程施工用电为三级配电两级漏电保护系统，配电装置主要有总配电箱，分配电箱（即二级配电箱）和开关箱（即三级配电箱）三级，同时本系统遵循动力与照明系统分开的原则，分配电箱又分照明与动力两种。配电箱（包括总配电箱、分配电箱）和开关箱箱体采纳 5=2mm 的钢板制作，其进、出线设置在箱底部，且为光滑圆...
