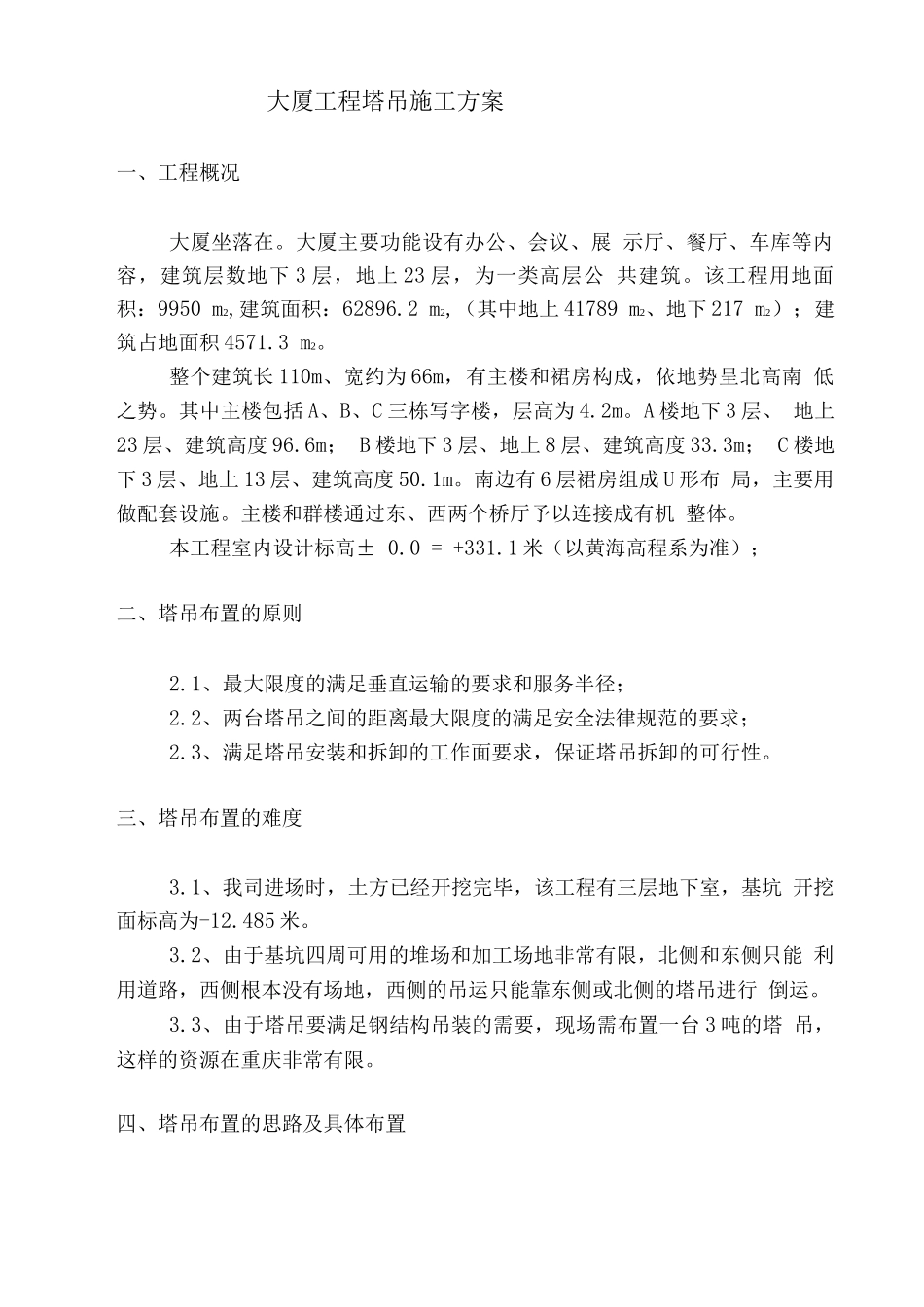

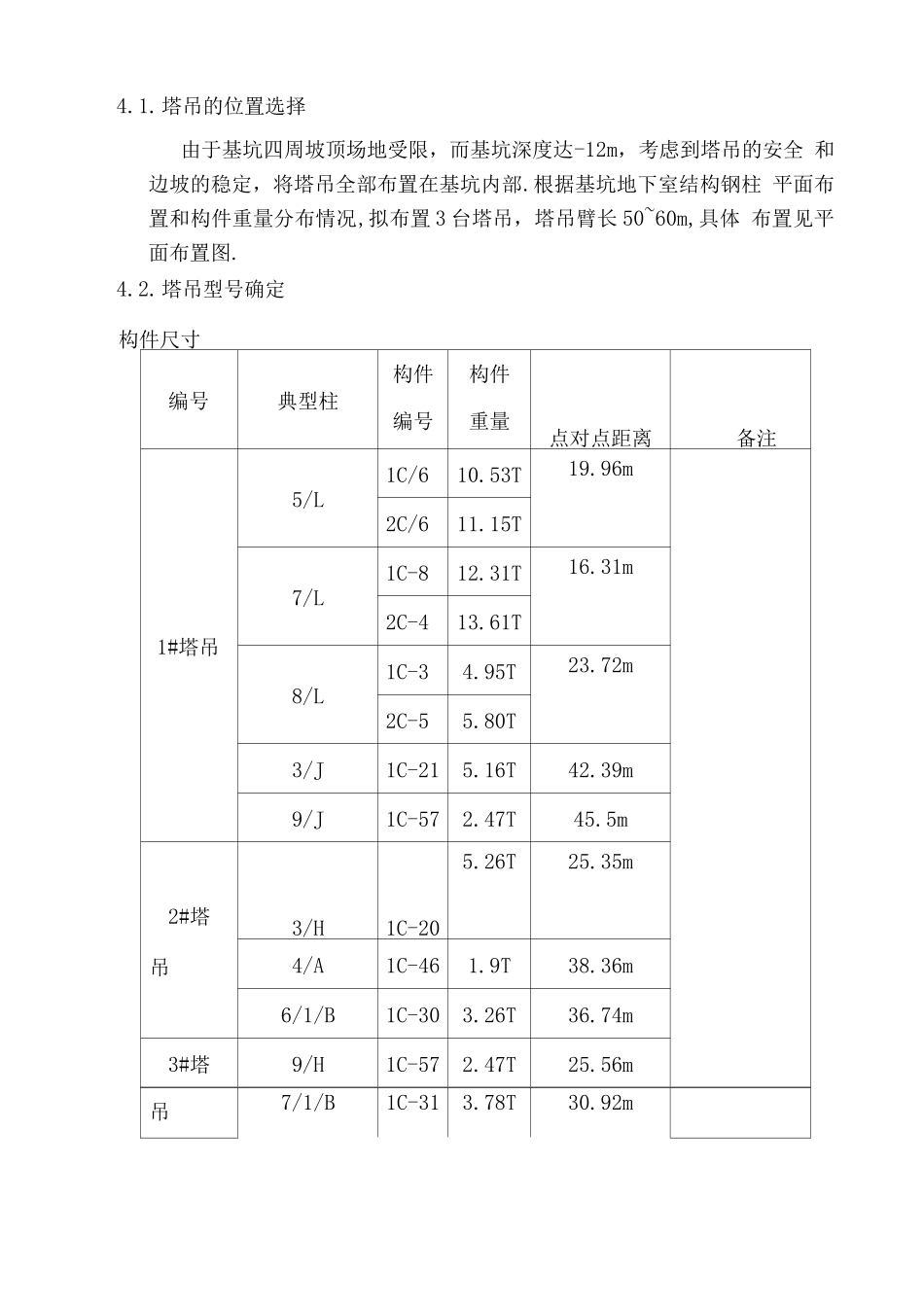

一、工程概况 2二、塔吊布置的原则 2三、塔吊布置的难度 2四、塔吊布置的思路及具体布置 2五、防雷接地 2六、塔吊基础施工 2七、塔吊安全计算书 2八、塔吊安拆施工 2大厦工程塔吊施工方案一、工程概况大厦坐落在。大厦主要功能设有办公、会议、展 示厅、餐厅、车库等内容，建筑层数地下 3 层，地上 23 层，为一类高层公 共建筑。该工程用地面积：9950 m2,建筑面积：62896.2 m2,（其中地上 41789 m2、地下 217 m2）；建筑占地面积 4571.3 m2。整个建筑长 110m、宽约为 66m，有主楼和裙房构成，依地势呈北高南 低之势。其中主楼包括 A、B、C 三栋写字楼，层高为 4.2m。A 楼地下 3 层、 地上23 层、建筑高度 96.6m； B 楼地下 3 层、地上 8 层、建筑高度 33.3m； C 楼地下 3 层、地上 13 层、建筑高度 50.1m。南边有 6 层裙房组成 U 形布 局，主要用做配套设施。主楼和群楼通过东、西两个桥厅予以连接成有机 整体。本工程室内设计标高± 0.0 = +331.1 米（以黄海高程系为准）；二、塔吊布置的原则2.1、最大限度的满足垂直运输的要求和服务半径；2.2、两台塔吊之间的距离最大限度的满足安全法律规范的要求；2.3、满足塔吊安装和拆卸的工作面要求，保证塔吊拆卸的可行性。三、塔吊布置的难度3.1、我司进场时，土方已经开挖完毕，该工程有三层地下室，基坑 开挖面标高为-12.485 米。3.2、由于基坑四周可用的堆场和加工场地非常有限，北侧和东侧只能 利用道路，西侧根本没有场地，西侧的吊运只能靠东侧或北侧的塔吊进行 倒运。3.3、由于塔吊要满足钢结构吊装的需要，现场需布置一台 3 吨的塔 吊，这样的资源在重庆非常有限。四、塔吊布置的思路及具体布置4.1.塔吊的位置选择由于基坑四周坡顶场地受限，而基坑深度达-12m，考虑到塔吊的安全 和边坡的稳定，将塔吊全部布置在基坑内部.根据基坑地下室结构钢柱 平面布置和构件重量分布情况,拟布置 3 台塔吊，塔吊臂长 50~60m,具体 布置见平面布置图.4.2.塔吊型号确定构件尺寸编号典型柱构件编号构件重量点对点距离备注1#塔吊5/L1C/610.53T19.96m2C/611.15T7/L1C-812.31T16.31m2C-413.61T8/L1C-34.95T23.72m2C-55.80T3/J1C-215.16T42.39m9/J1C-572.47T45.5m2#塔吊3/H1C-205.26T25.35m4/A1C-461.9T38.36m6/1/B1C-303.26T36.74m3#塔9/H1C-572.47T25.56m吊7/1/B1C-313.78T30.92m9/B1C-511.88T29.77m荷载特性荷载特性(QTZ125)起重臂(m)60起...
