四路数字电压表

四路数字电压表_第1页
1/17
四路数字电压表_第2页
2/17

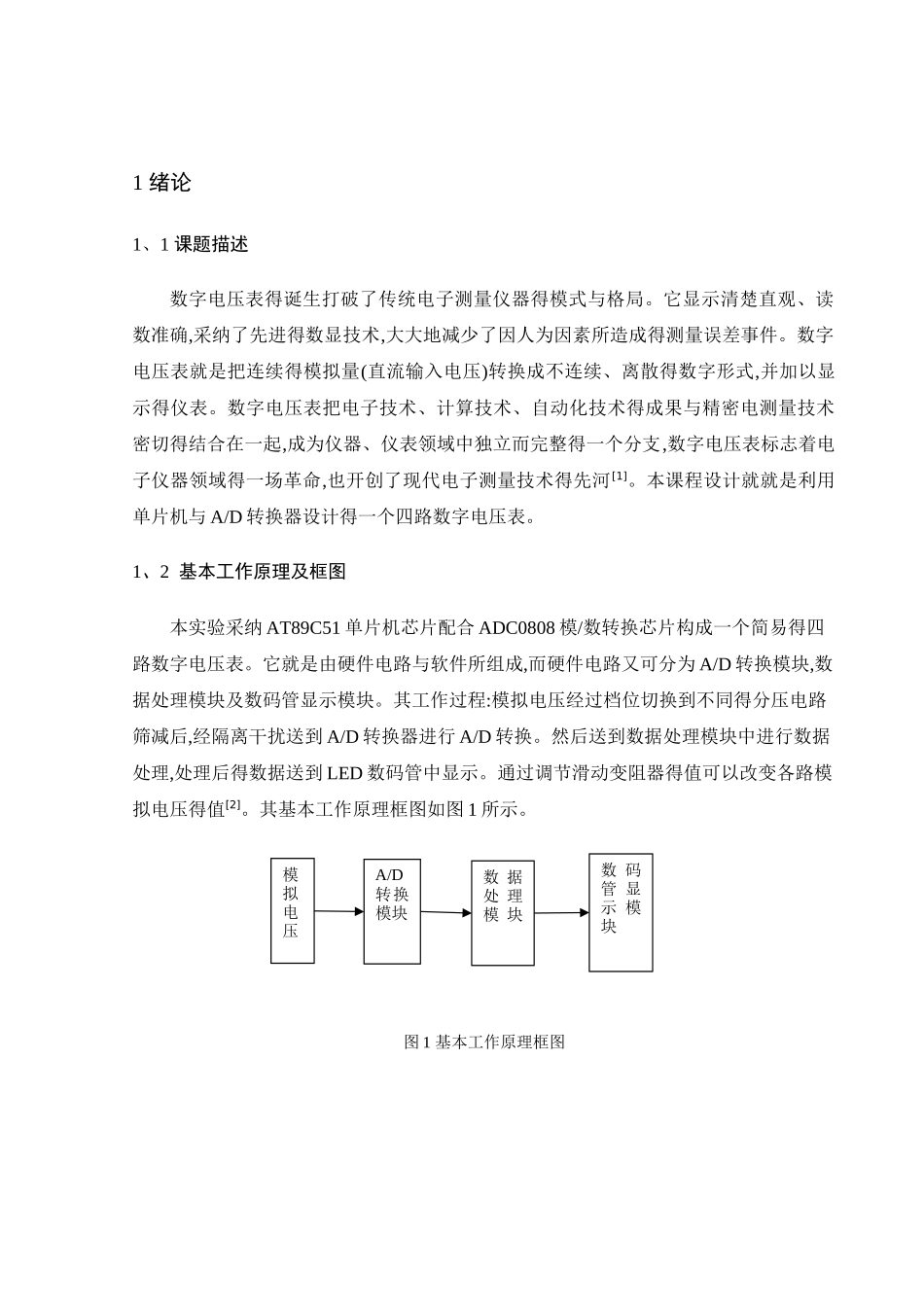

四路数字电压表_第3页
3/17

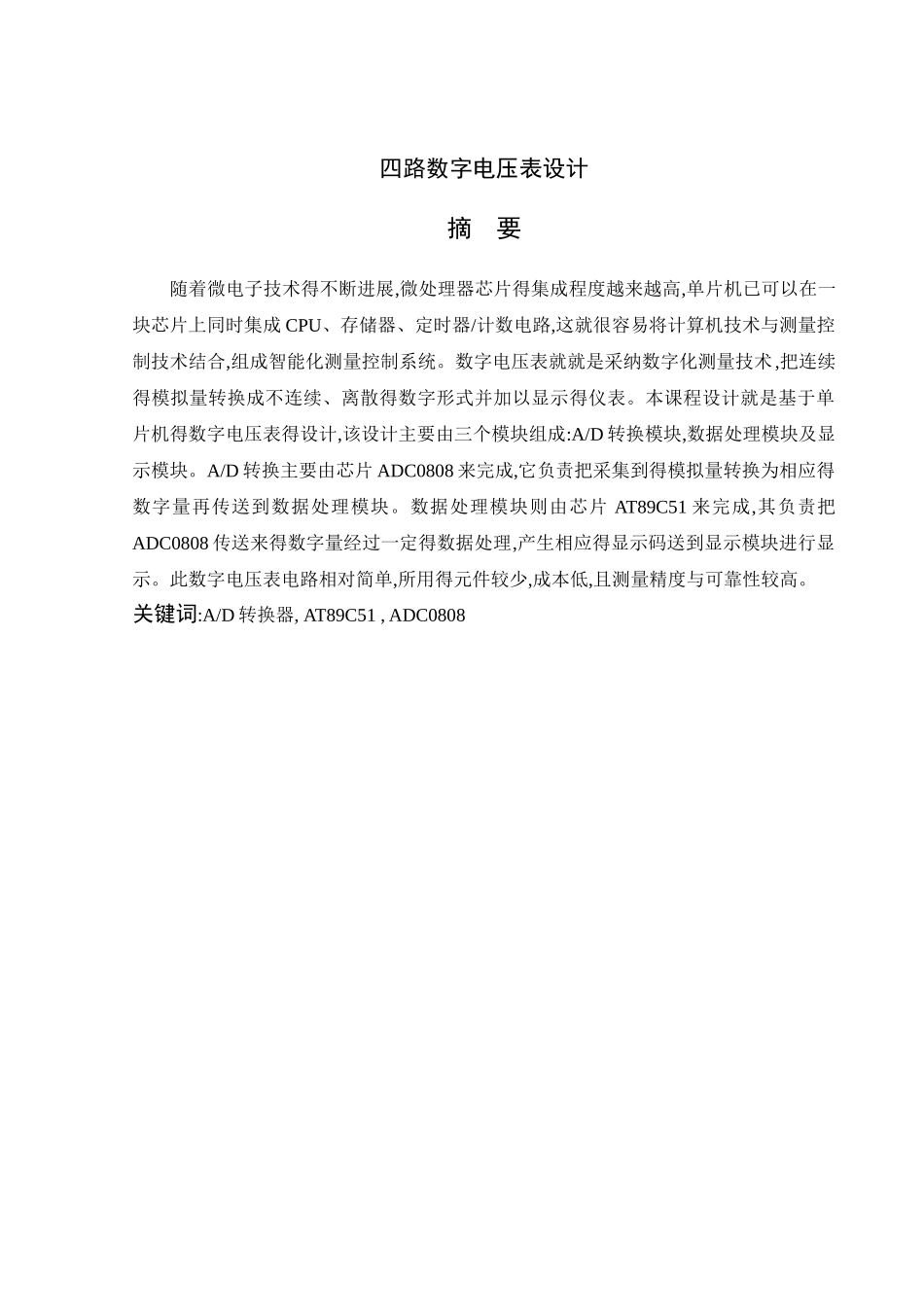

四路数字电压表设计摘 要随着微电子技术得不断进展,微处理器芯片得集成程度越来越高,单片机已可以在一块芯片上同时集成 CPU、存储器、定时器/计数电路,这就很容易将计算机技术与测量控制技术结合,组成智能化测量控制系统。数字电压表就就是采纳数字化测量技术,把连续得模拟量转换成不连续、离散得数字形式并加以显示得仪表。本课程设计就是基于单片机得数字电压表得设计,该设计主要由三个模块组成:A/D 转换模块,数据处理模块及显示模块。A/D 转换主要由芯片 ADC0808 来完成,它负责把采集到得模拟量转换为相应得数字量再传送到数据处理模块。数据处理模块则由芯片 AT89C51 来完成,其负责把ADC0808 传送来得数字量经过一定得数据处理,产生相应得显示码送到显示模块进行显示。此数字电压表电路相对简单,所用得元件较少,成本低,且测量精度与可靠性较高。关键词:A/D 转换器, AT89C51 , ADC0808目 录1 绪论..........................................................................................................................................11、1 课题描述........................................................................................................................11、2 基本工作原理及框图....................................................................................................12 相关芯片及硬件电路设计......................................................................................................22、1 AT89C51 芯片................................................................................................................22、2 ADC0808 芯片...............................................................................................................22、2、1 ADC0808 芯片介绍.................................................................................................22、2、2 ADC0808 转换原理.................................................................................................32、3 时钟电路........................................................................................................................42、4 复位电路.......................................................
