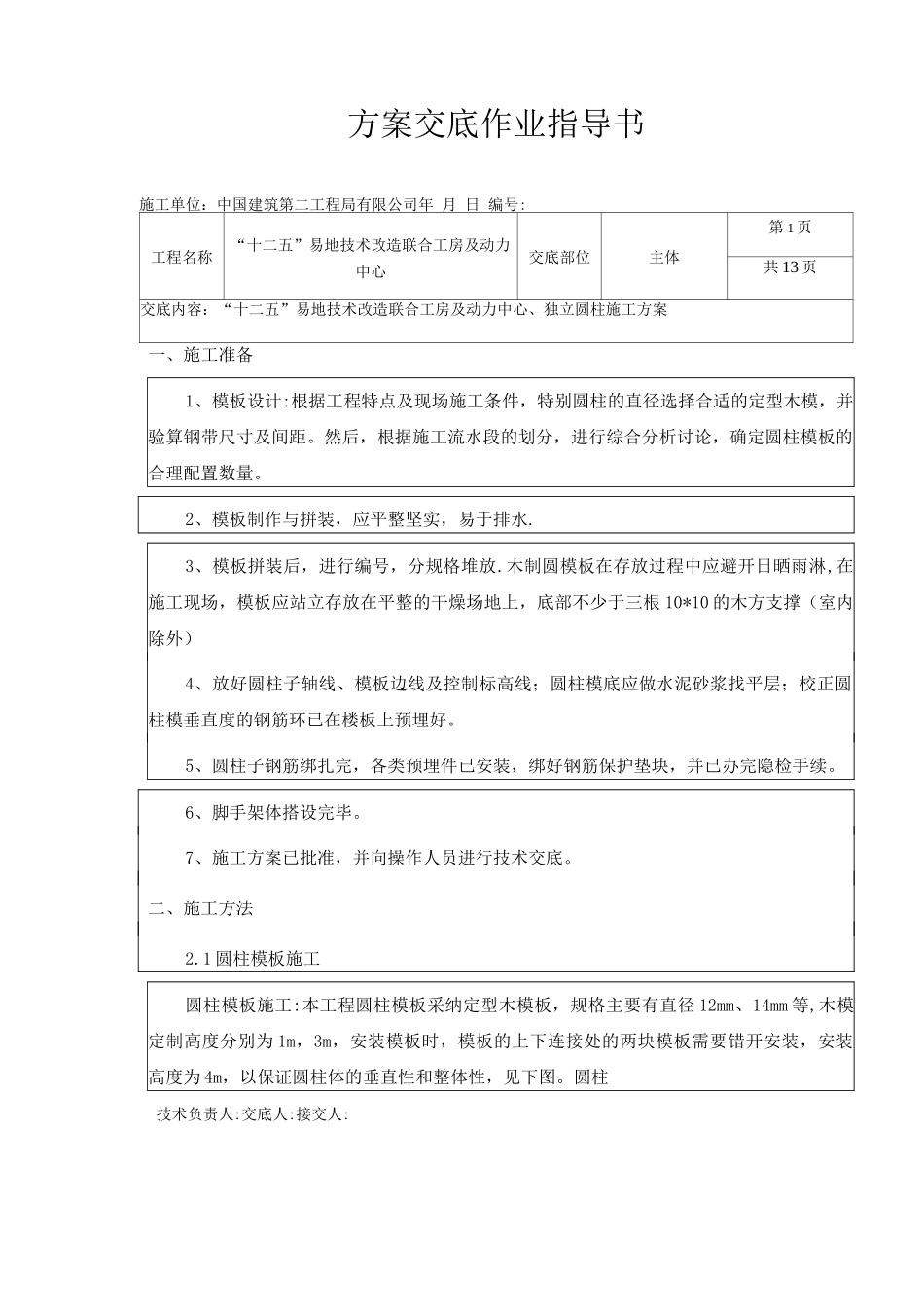

方案交底作业指导书施工单位：中国建筑第二工程局有限公司年 月 日 编号:工程名称“十二五”易地技术改造联合工房及动力中心交底部位主体第 1 页共 13 页交底内容：“十二五”易地技术改造联合工房及动力中心、独立圆柱施工方案一、施工准备1、模板设计:根据工程特点及现场施工条件，特别圆柱的直径选择合适的定型木模，并验算钢带尺寸及间距。然后，根据施工流水段的划分，进行综合分析讨论，确定圆柱模板的合理配置数量。2、模板制作与拼装，应平整坚实，易于排水.3、模板拼装后，进行编号，分规格堆放.木制圆模板在存放过程中应避开日晒雨淋,在施工现场，模板应站立存放在平整的干燥场地上，底部不少于三根 10*10 的木方支撑（室内除外）4、放好圆柱子轴线、模板边线及控制标高线；圆柱模底应做水泥砂浆找平层；校正圆柱模垂直度的钢筋环已在楼板上预埋好。5、圆柱子钢筋绑扎完，各类预埋件已安装，绑好钢筋保护垫块，并已办完隐检手续。6、脚手架体搭设完毕。7、施工方案已批准，并向操作人员进行技术交底。二、施工方法2.1 圆柱模板施工圆柱模板施工:本工程圆柱模板采纳定型木模板，规格主要有直径 12mm、14mm 等,木模定制高度分别为 1m，3m，安装模板时，模板的上下连接处的两块模板需要错开安装，安装高度为 4m，以保证圆柱体的垂直性和整体性，见下图。圆柱技术负责人:交底人:接交人:方案交底作业指导书工程名称“十二五”易地技术改造联合工房及动力中心交底部位主体第 2 页共 13 页交底内容：“十二五”易地技术改造联合工房及动力中心、独立圆柱施工方案定型木模采纳多层板，厚度为 20mm，定型木模高度为柱箍采纳钢带，钢带厚度为3.5mm，宽度为 50mm，钢带安装好以后为了对模板进行保护，要在模板四周垂直加 5* 9cm 的木方四个，并在用四个钢管固定木方，上下每层钢管的间距保持 1cm 最佳，这样不仅可以对木模板进行保护，而且可以缓冲振动棒的压力，使打出来的混凝土效果更好，同时这样保护也有利于对模板进行垂直定位，使模板的受力形成一个整体，达到二次加固的作用。技术负责人:交底人:接交人:模板拼装图施工单位：中国建筑第二工程局有限公司年 月 日 编号:至扩大截面柱头底净高度为 11。7m；施工时采纳定型木模板分三次施工，后两次施工时木模板与下层已施工柱搭接 2mm，至扩截面柱头下，上部扩截面柱头采纳普通木模板加固与柱一起施工。方案交底作业指导书交底内容：“十二五”易地技术改造联合工...
