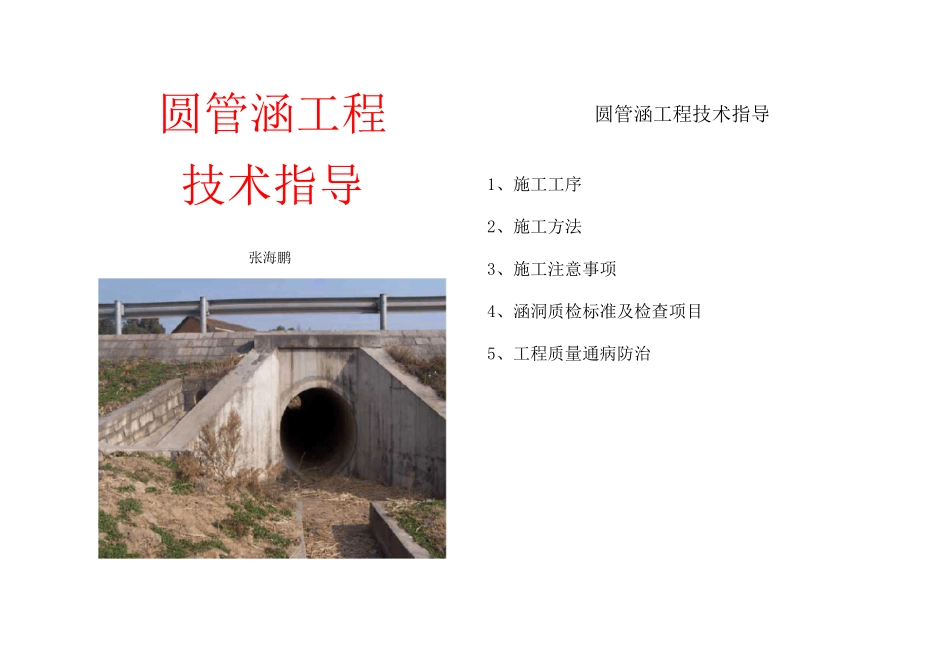

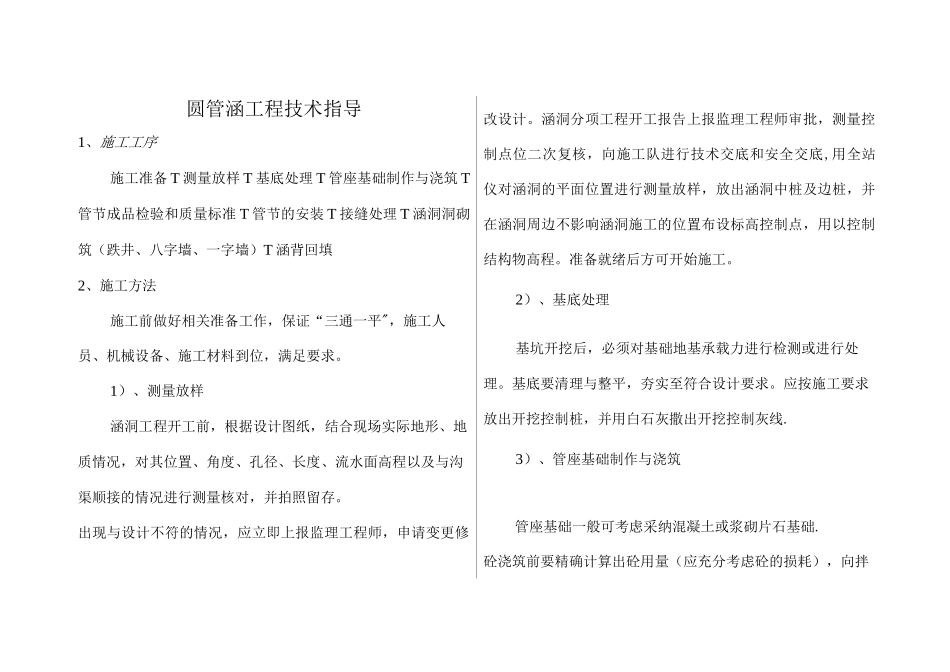

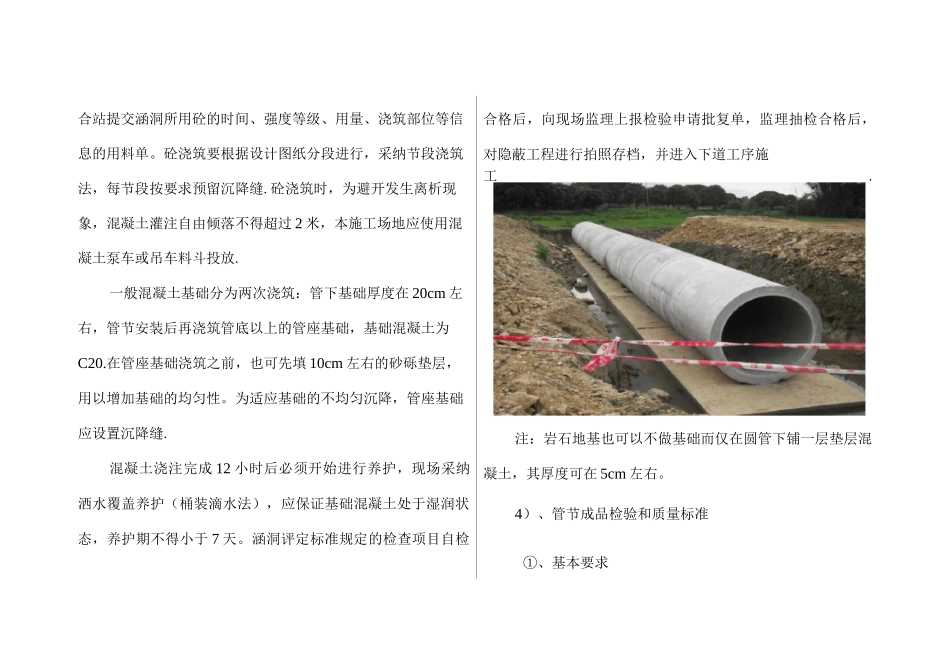

1、施工工序2、施工方法3、施工注意事项4、涵洞质检标准及检查项目5、工程质量通病防治圆管涵工程技术指导圆管涵工程技术指导张海鹏圆管涵工程技术指导1、施工工序施工准备 T 测量放样 T 基底处理 T 管座基础制作与浇筑 T管节成品检验和质量标准 T 管节的安装 T 接缝处理 T 涵洞洞砌筑（跌井、八字墙、一字墙）T 涵背回填2、施工方法施工前做好相关准备工作，保证“三通一平"，施工人员、机械设备、施工材料到位，满足要求。1）、测量放样涵洞工程开工前，根据设计图纸，结合现场实际地形、地质情况，对其位置、角度、孔径、长度、流水面高程以及与沟渠顺接的情况进行测量核对，并拍照留存。出现与设计不符的情况，应立即上报监理工程师，申请变更修改设计。涵洞分项工程开工报告上报监理工程师审批，测量控制点位二次复核，向施工队进行技术交底和安全交底,用全站仪对涵洞的平面位置进行测量放样，放出涵洞中桩及边桩，并在涵洞周边不影响涵洞施工的位置布设标高控制点，用以控制结构物高程。准备就绪后方可开始施工。2）、基底处理基坑开挖后，必须对基础地基承载力进行检测或进行处理。基底要清理与整平，夯实至符合设计要求。应按施工要求放出开挖控制桩，并用白石灰撒出开挖控制灰线.3）、管座基础制作与浇筑管座基础一般可考虑采纳混凝土或浆砌片石基础.砼浇筑前要精确计算出砼用量（应充分考虑砼的损耗），向拌合站提交涵洞所用砼的时间、强度等级、用量、浇筑部位等信息的用料单。砼浇筑要根据设计图纸分段进行，采纳节段浇筑法，每节段按要求预留沉降缝.砼浇筑时，为避开发生离析现象，混凝土灌注自由倾落不得超过 2 米，本施工场地应使用混凝土泵车或吊车料斗投放.一般混凝土基础分为两次浇筑：管下基础厚度在 20cm 左右，管节安装后再浇筑管底以上的管座基础，基础混凝土为C20.在管座基础浇筑之前，也可先填 10cm 左右的砂砾垫层，用以增加基础的均匀性。为适应基础的不均匀沉降，管座基础应设置沉降缝.混凝土浇注完成 12 小时后必须开始进行养护，现场采纳洒水覆盖养护（桶装滴水法），应保证基础混凝土处于湿润状态，养护期不得小于 7 天。涵洞评定标准规定的检查项目自检合格后，向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工.注：岩石地基也可以不做基础而仅在圆管下铺一层垫层混凝土，其厚度可在 5cm 左右。4）、管节成品检验和质量标准①、基本要求a）、...
