土钉墙的施工质量控制VIP专享

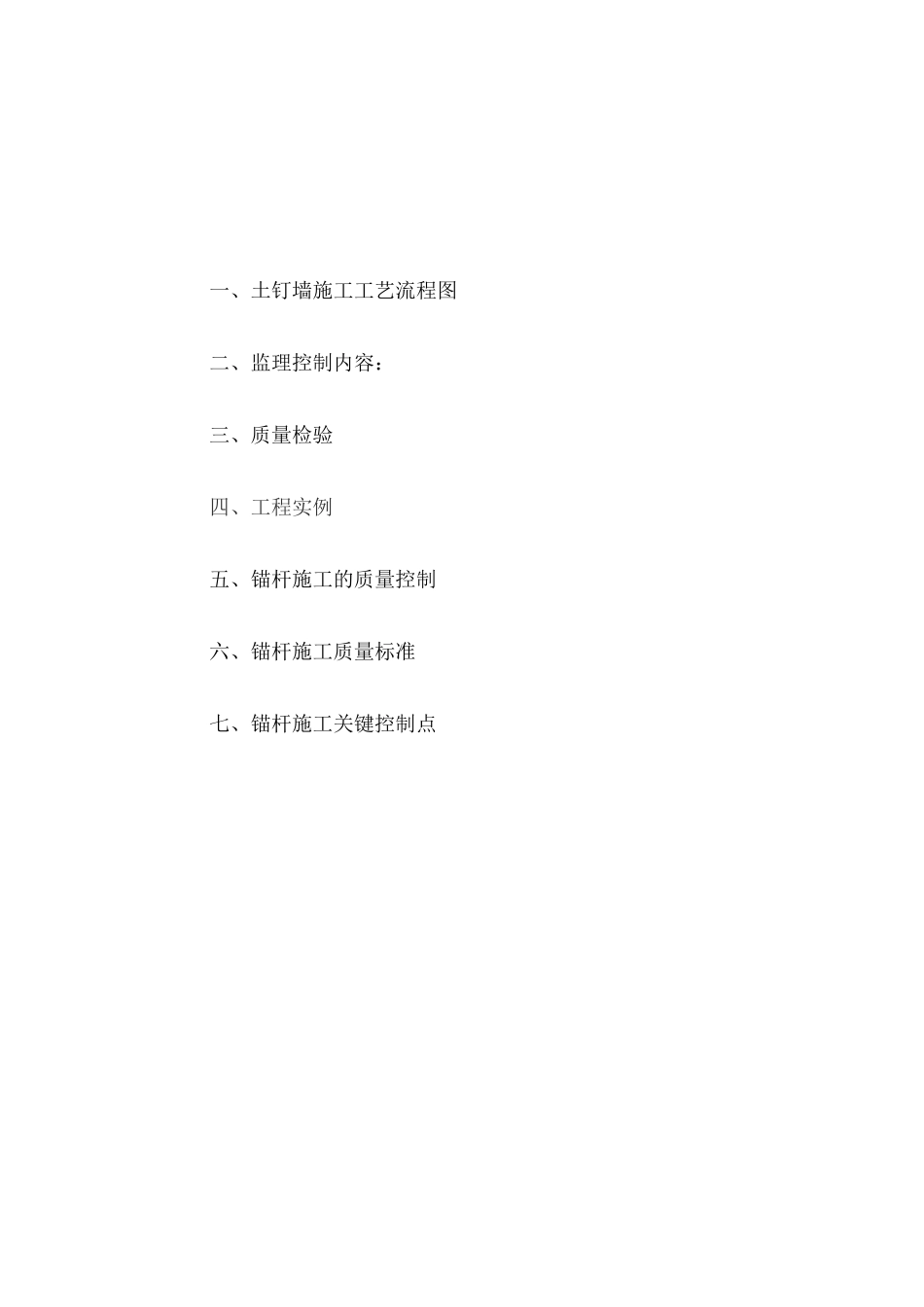

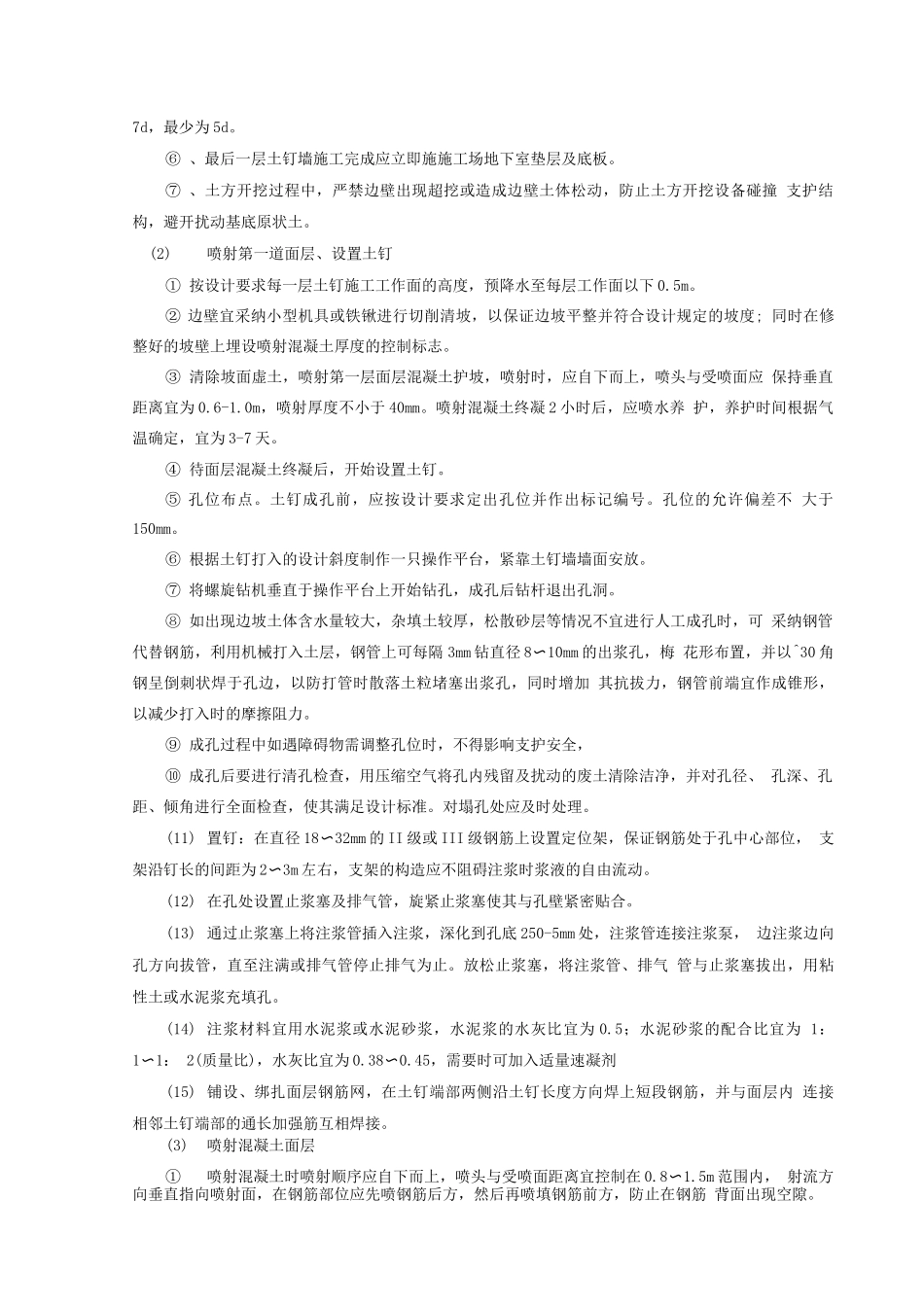

一、土钉墙施工工艺流程图二、监理控制内容：三、质量检验四、工程实例五、锚杆施工的质量控制六、锚杆施工质量标准七、锚杆施工关键控制点土钉墙的施工质量控制一、土钉墙施工工艺流程图根据地质划分开挖高度开挖土方并修整边坡初喷底层混凝土挂钢筋网并与土钉尾部焊牢安装泄水管复喷表层混凝土至设计厚度二、监理控制内容：（1）基坑开挖：① 、基坑要按设计要求严格分层、分段开挖，每层挖至土钉标高下 0.3m 左右，② 、开挖深度：取决于土质情况，一般每层都开挖深度与土钉竖向间距相等；③ 、分段长度：取决于土质的自稳能力，且与支护施工流程相互衔接，分段开挖长度第 一层每段不得超过 15m，第二层每段不得超过 8m，挖到淤泥层时每段开挖长度不得超过 6m， 并采纳跳槽开挖，④、开挖作业面后，应立即进行土钉墙支护;⑤ 、进入下一层开挖时必须等到上道土钉的抗拉强度达到设计值 80 %方可进行，间隔 时间宜为7d，最少为 5d。⑥ 、最后一层土钉墙施工完成应立即施施工场地下室垫层及底板。⑦ 、土方开挖过程中，严禁边壁出现超挖或造成边壁土体松动，防止土方开挖设备碰撞 支护结构，避开扰动基底原状土。(2)喷射第一道面层、设置土钉① 按设计要求每一层土钉施工工作面的高度，预降水至每层工作面以下 0.5m。② 边壁宜采纳小型机具或铁锹进行切削清坡，以保证边坡平整并符合设计规定的坡度; 同时在修整好的坡壁上埋设喷射混凝土厚度的控制标志。③ 清除坡面虚土，喷射第一层面层混凝土护坡，喷射时，应自下而上，喷头与受喷面应 保持垂直距离宜为 0.6-1.0m，喷射厚度不小于 40mm。喷射混凝土终凝 2 小时后，应喷水养 护，养护时间根据气温确定，宜为 3-7 天。④ 待面层混凝土终凝后，开始设置土钉。⑤ 孔位布点。土钉成孔前，应按设计要求定出孔位并作出标记编号。孔位的允许偏差不 大于150mm。⑥ 根据土钉打入的设计斜度制作一只操作平台，紧靠土钉墙墙面安放。⑦ 将螺旋钻机垂直于操作平台上开始钻孔，成孔后钻杆退出孔洞。⑧ 如出现边坡土体含水量较大，杂填土较厚，松散砂层等情况不宜进行人工成孔时，可 采纳钢管代替钢筋，利用机械打入土层，钢管上可每隔 3mm 钻直径 8〜10mm 的出浆孔，梅 花形布置，并以^30 角钢呈倒刺状焊于孔边，以防打管时散落土粒堵塞出浆孔，同时增加 其抗拔力，钢管前端宜作成锥形，以减少打入时的摩擦阻力。⑨ 成孔过程中如遇障碍物需调整孔位时，不得影响支...
