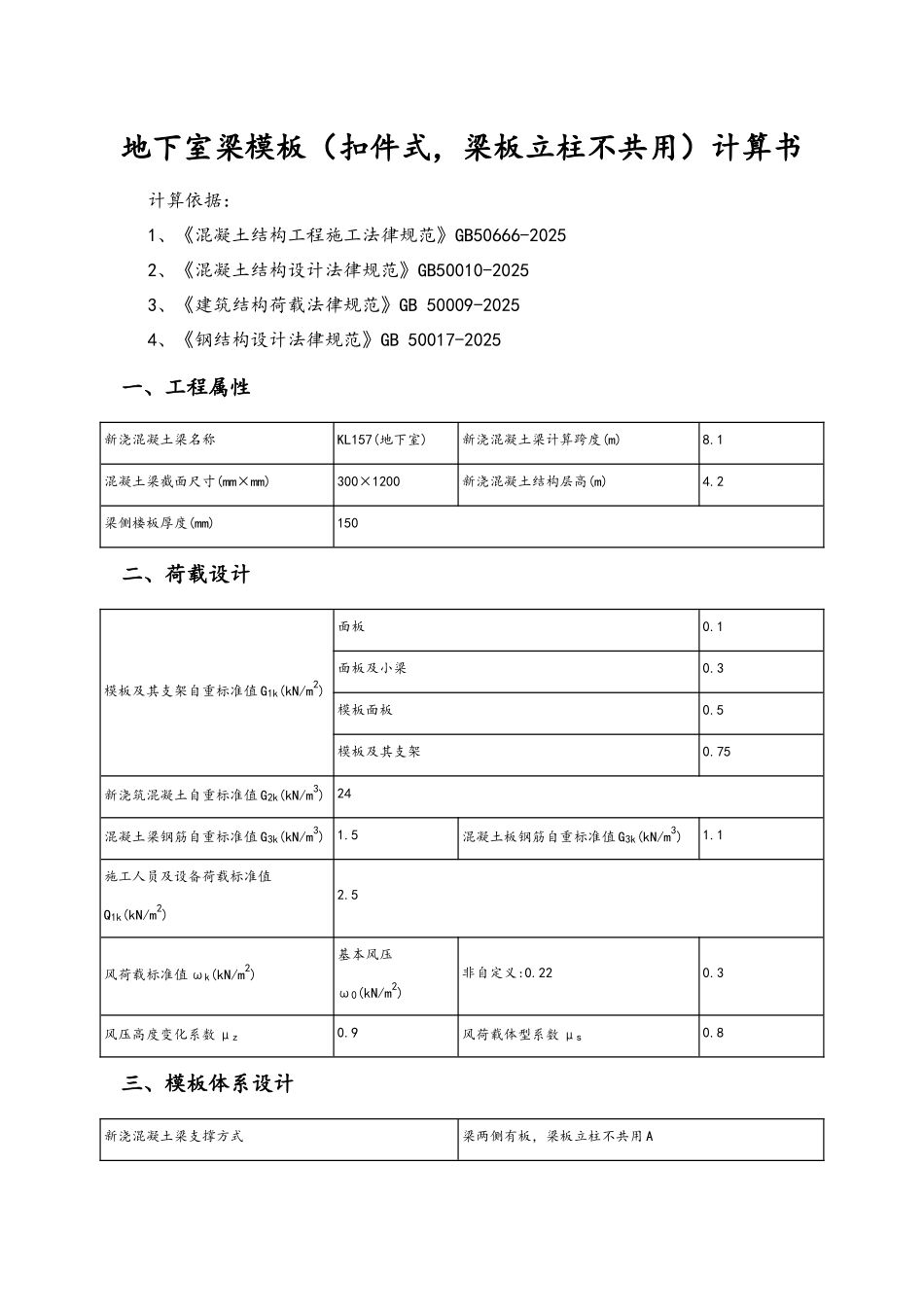

地下室梁模板扣件式-梁板立柱不共用计算书

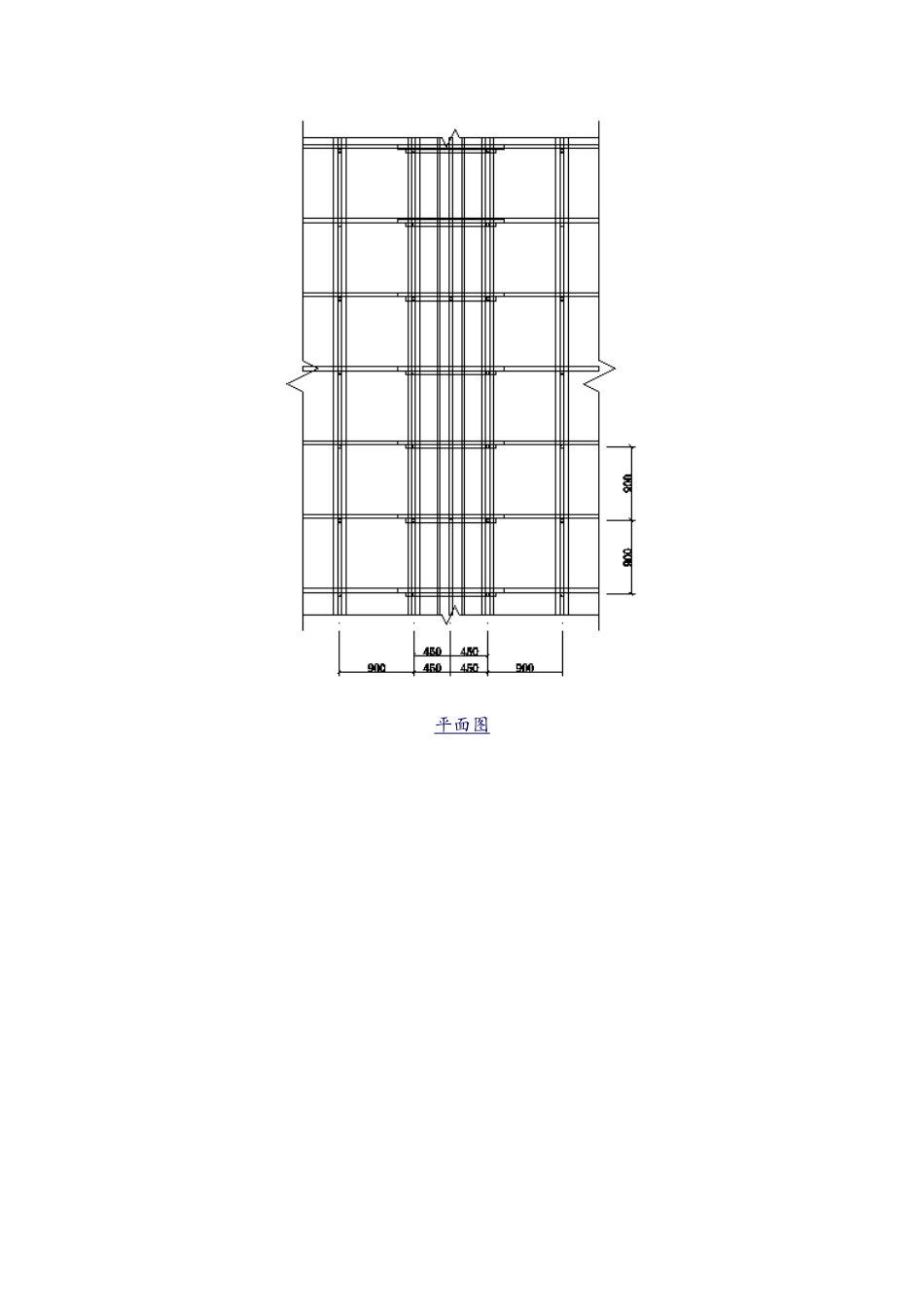

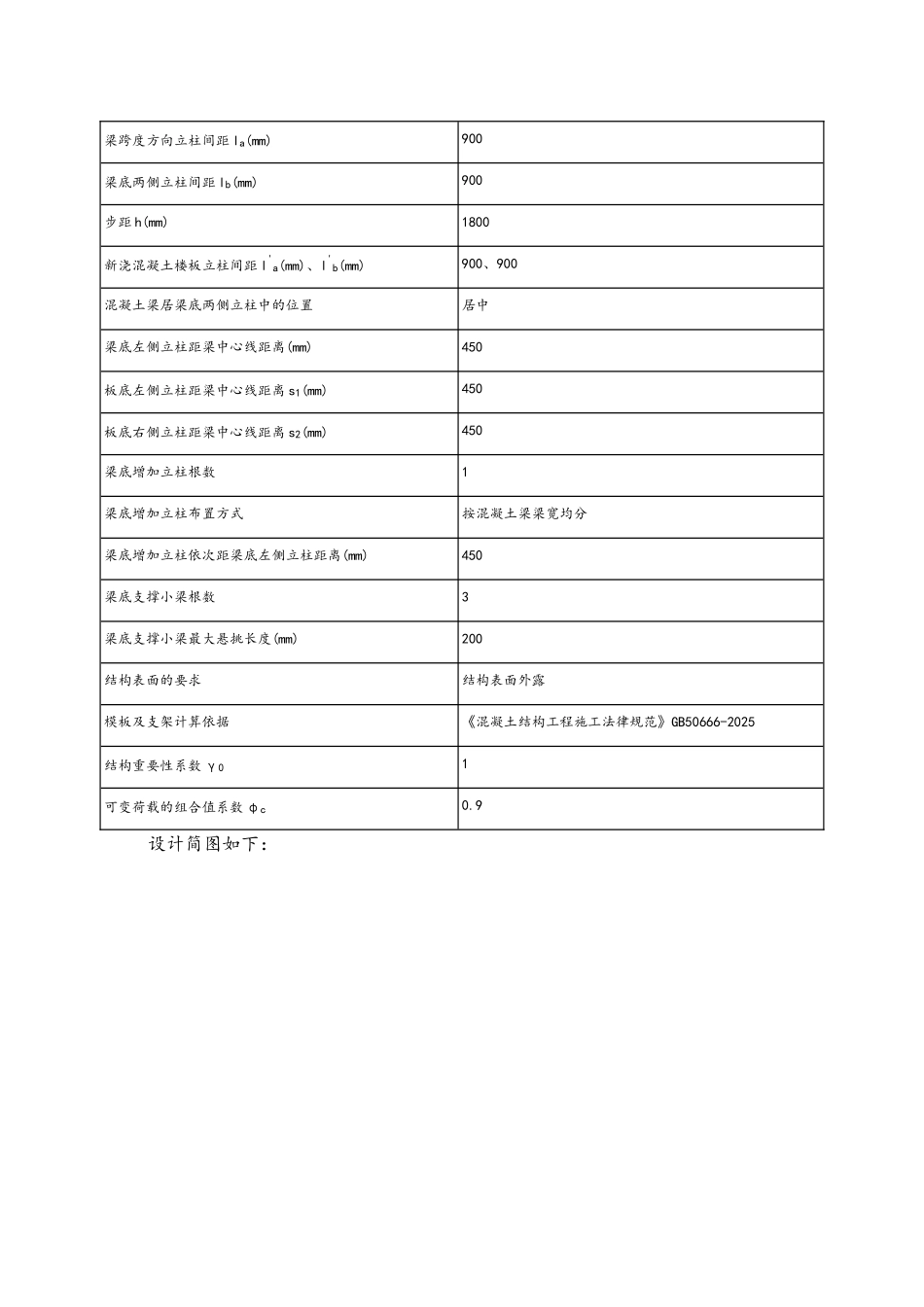

地下室梁模板（扣件式，梁板立柱不共用）计算书 计算依据： 1、《混凝土结构工程施工法律规范》GB50666-2025 2、《混凝土结构设计法律规范》GB50010-2025 3、《建筑结构荷载法律规范》GB 50009-2025 4、《钢结构设计法律规范》GB 50017-2025 一、工程属性新浇混凝土梁名称KL157(地下室)新浇混凝土梁计算跨度(m)8.1混凝土梁截面尺寸(mm×mm)300×1200新浇混凝土结构层高(m)4.2梁侧楼板厚度(mm)150 二、荷载设计模板及其支架自重标准值 G1k(kN/m2)面板0.1面板及小梁0.3模板面板0.5模板及其支架0.75新浇筑混凝土自重标准值 G2k(kN/m3)24混凝土梁钢筋自重标准值 G3k(kN/m3)1.5混凝土板钢筋自重标准值 G3k(kN/m3)1.1施工人员及设备荷载标准值Q1k(kN/m2)2.5风荷载标准值 ωk(kN/m2)基本风压ω0(kN/m2)非自定义:0.220.3风压高度变化系数 μz0.9风荷载体型系数 μs0.8 三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱不共用 A梁跨度方向立柱间距 la(mm)900梁底两侧立柱间距 lb(mm)900步距 h(mm)1800新浇混凝土楼板立柱间距 l'a(mm)、l'b(mm)900、900混凝土梁居梁底两侧立柱中的位置居中梁底左侧立柱距梁中心线距离(mm)450板底左侧立柱距梁中心线距离 s1(mm)450板底右侧立柱距梁中心线距离 s2(mm)450梁底增加立柱根数1梁底增加立柱布置方式按混凝土梁梁宽均分梁底增加立柱依次距梁底左侧立柱距离(mm)450梁底支撑小梁根数3梁底支撑小梁最大悬挑长度(mm)200结构表面的要求结构表面外露模板及支架计算依据《混凝土结构工程施工法律规范》GB50666-2025结构重要性系数 γ01可变荷载的组合值系数 φc0.9 设计简图如下：平面图立面图 四、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)15面板弹性模量 E(N/mm2)10000 取单位宽度 1000mm，按二等跨连续梁计算，计算简图如下： W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝γ0×[1.35(G1k+ (G2k+G3k)×h)+1.4×φc×Q1k]×b=1×[1.35×(0.1+(24+1.5)×1.2)+1.4×0.9×2.5]×1＝43.965kN/m q1 静＝γ0×[1.35(G1k+ (G2k+G3k)×h)]×b=1×[1.35×(0.1+(24+1.5)×1.2)]×1＝41.445kN/m q1 活＝γ0×[1.4×φc×Q1k]×b=1×[1.4×0.9×2.5]×1＝2.52kN/m q2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×1.2]×1＝30.7kN/m 1、强度验算 Mmax＝0.125q1L2＝0.125q1l2＝0.125×43.965×0.152＝0.124kN·...
