地下室模板施工方案3

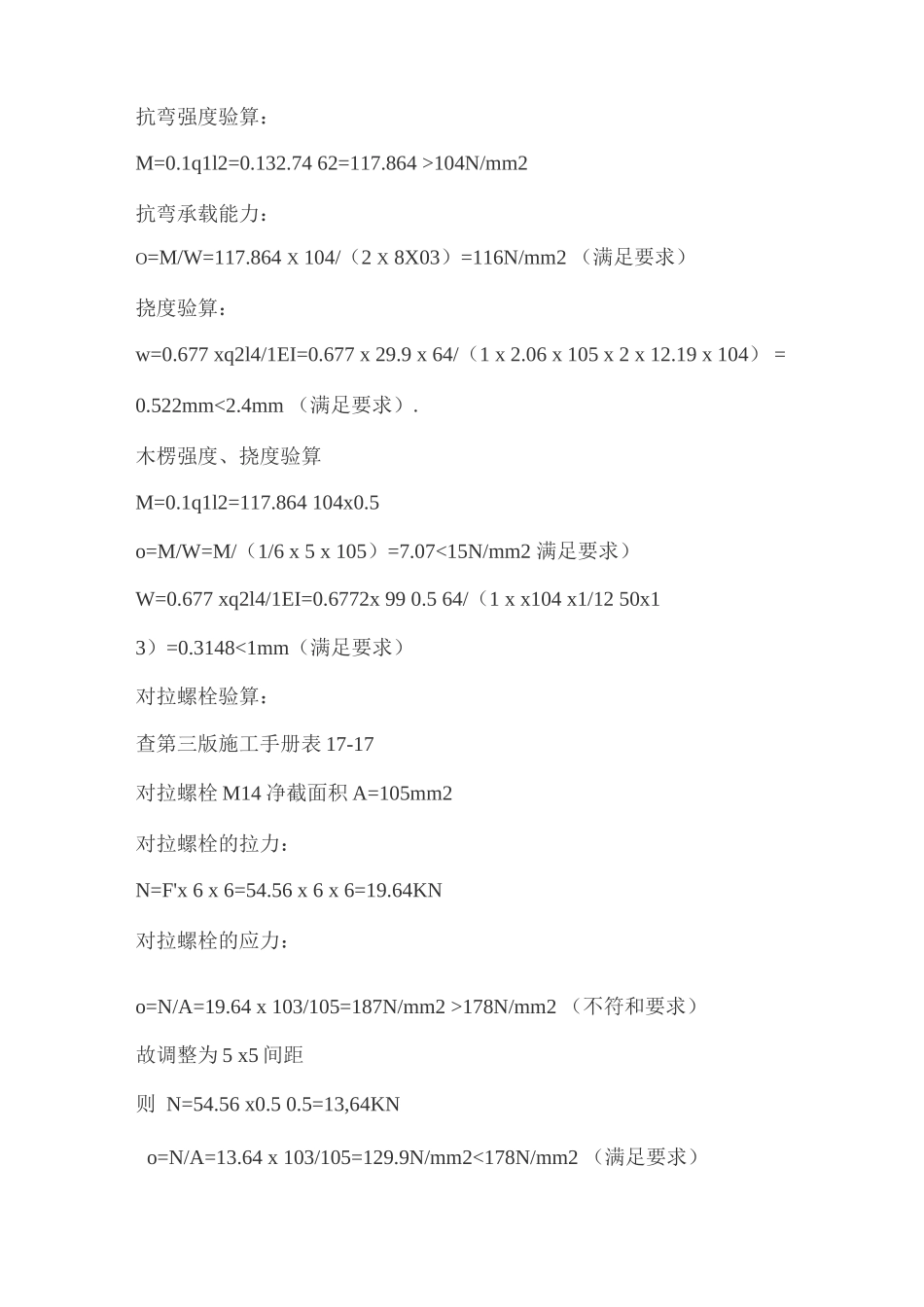

地下室模板施工方案本工程为框架结构，地下室为两层，地下二层层高为 3.9M，地下二层层高为5.3M。一、编制内容：本方案主要针对地下室墙柱及梁板的模板其支撑进行设计并进行受力验算，其中以。块具有代表性，故以。块计算。二、材料选择：为确保创工程质量，我单位准备在模具方面投资大量优质高成本材料，以确保构件的几何尺寸、平整度、垂直度等达到优质工程验收标准。计划模板采纳优质塑面九夹板并用 50 x1 方木作肋，中 48x3.5mm 钢管以及中 14 螺杆作为加固支承材料。三、地下室墙板模：1、设计：采纳 18 厚 12 X24 木胶合夹板作面板，竖木楞间距为 0.3m,水平钢管间距最大为5〜6 上疏下密，每道横肋两根钢管，（外墙止水）螺杆中 14@6。为保证整体墙板稳定，墙内外每隔 15 支一道斜撑。2、验算：混凝土浇捣速度取为 2.5m/h,砼坍落度为 110-150mm。墙板利用 18 厚 12*24 木夹板模板，内木楞间距为 0.30m。墙厚 5 和 240,墙高地下二层以 4M、地下一层以 5.3 米计算。（1）荷载设计值新浇砼作用在模板上的侧压力标准值:F= =0.22 24x4x1.2 X.15x=46.1KN/MF1=24 x4=96KN/M2取较小值 F1=46.1KN/M2侧压力设计值：F=F1x 分项系数苛减系数=46.1>1.2 0.9=49.8KN/M2倾倒砼时产生的水平荷载查第三版施工手册表 17-78 为 4KN/M2荷载设计值为 4 1.4 0.9=4.76KN/M2按表 17-81 进行荷载组合F'=49.8+4.76=54.56KN/M2胶合板板面强度、挠度验算：（按三跨以上连续梁计算）荷载化为线均布荷载：q1=F'x 0.3/10=54.56 x 0.3/10=16.3N/用于计算承载力）q=F0.>3/10=49.8X 3/10=14.9N/mm抗弯强度验算：M=0.1q1l2=0.16.x3 32=14.67 104N/mmo=M/W=14.67/6.48=2.2& [Fm]=30N/mm（符合 可）3=0.677 xql4/1EI=0.677 x 14.9 x 34/（1 x 65 x 1458）=0.862mm<[w]=1mm（可,满足要求）外钢楞强度、挠度验算2 根巾 48x3.5mn 截面特征为：I=2W2.19 104mm4 W=2x5.08 103化荷载为均布荷载：q1=F'x 0.6/10=54.56 x 0.6/10=32.74 胴 mm 承载力计算）q2=F >0.6/10=49.8Ox 6/10=29.9N/mmffl 于挠度验算）抗弯强度验算：M=0.1q1l2=0.132.74 62=117.864 >104N/mm2抗弯承载能力：O=M/W=117.864 X 104/（2 X 8X03）=116N/mm2 （满足要求）挠度验算：w=0.677 xq2l4/1EI=0.677 x 29.9 x 64/（1 x 2.06 x 105 x 2 x 12.19 x 104 ） =0.522mm<2.4mm （满足要求）.木楞强度、挠度验算M=0....
