地下室管道支架安装施工方案

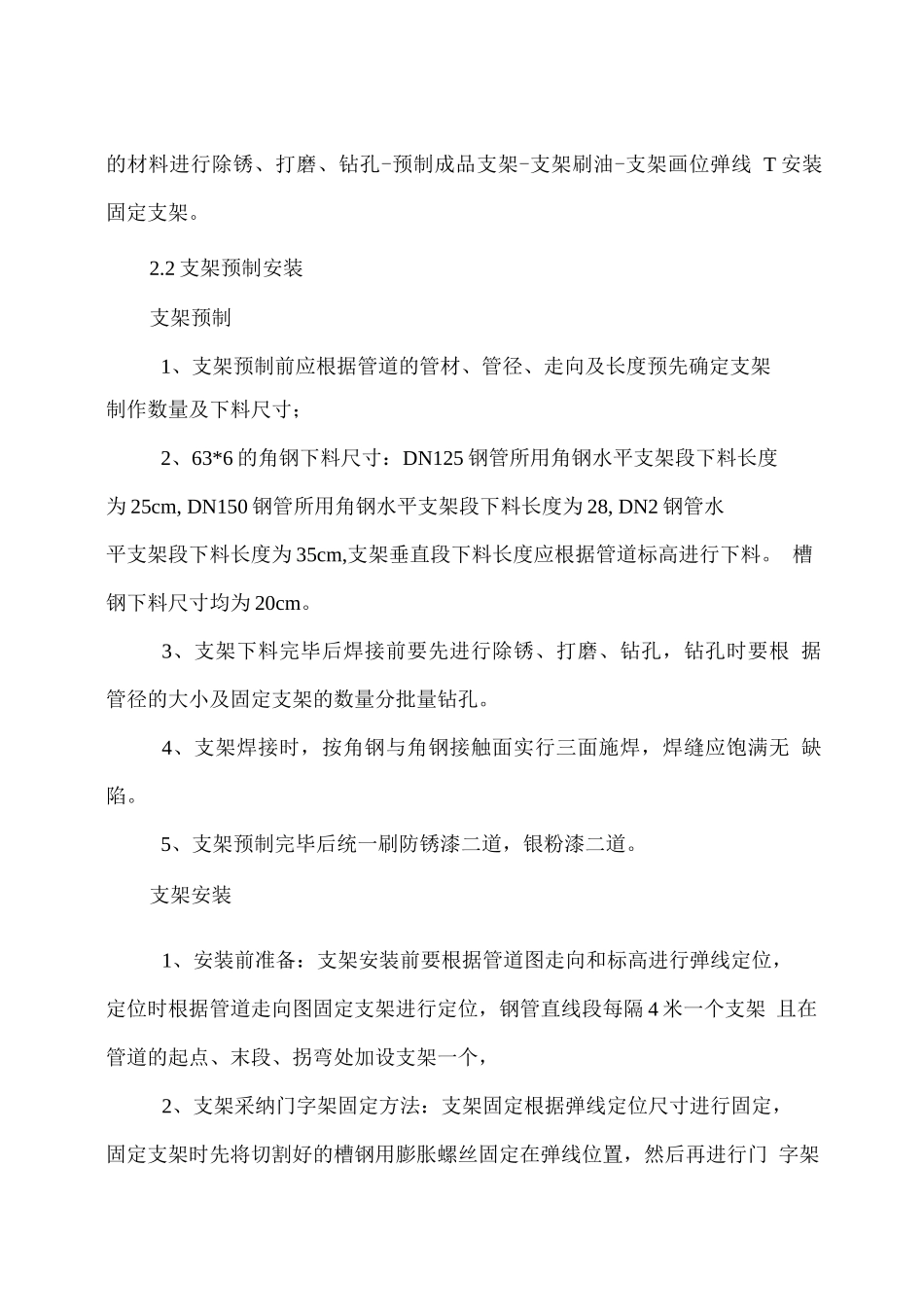

省军区朝阳街离退休干部 2#住宅楼地下室管道支架安装施工方案编制审核:审批：山西六建集团有限公司省军区朝阳街 2#楼安装项目部2025 年 8 月 31 日地下室管道支架安装施工方案一、 施工准备1.1 施工材料a、① 12 的通丝螺杆角钢、槽钢等、防锈漆、银粉漆、松香水、焊条、①12 膨胀螺丝等。1.2 主要机具及设备砂轮切割机、电焊机、梯子、卷尺、手电钻、水平尺、碘钨灯、刷子、 脚手架、电源线以及一些常用手头工具等。1.3 作业条件a、各种加工设备运转状况良好，且有可靠的安全防护装置。b、支架制作应有专业监理工程师与总监审批的专项施工方案，并有施 工员书面的技术、质量、安全交底。二、操作工艺2.1 工艺流程安装准备（根据图集、法律规范以及现场实际情况进行钢材下料）-把下好 的材料进行除锈、打磨、钻孔-预制成品支架-支架刷油-支架画位弹线 T 安装固定支架。2.2 支架预制安装支架预制1、支架预制前应根据管道的管材、管径、走向及长度预先确定支架制作数量及下料尺寸；2、63*6 的角钢下料尺寸：DN125 钢管所用角钢水平支架段下料长度为 25cm, DN150 钢管所用角钢水平支架段下料长度为 28, DN2 钢管水平支架段下料长度为 35cm,支架垂直段下料长度应根据管道标高进行下料。 槽钢下料尺寸均为 20cm。3、支架下料完毕后焊接前要先进行除锈、打磨、钻孔，钻孔时要根 据管径的大小及固定支架的数量分批量钻孔。4、支架焊接时，按角钢与角钢接触面实行三面施焊，焊缝应饱满无 缺陷。5、支架预制完毕后统一刷防锈漆二道，银粉漆二道。支架安装1、安装前准备：支架安装前要根据管道图走向和标高进行弹线定位， 定位时根据管道走向图固定支架进行定位，钢管直线段每隔 4 米一个支架 且在管道的起点、末段、拐弯处加设支架一个，2、支架采纳门字架固定方法：支架固定根据弹线定位尺寸进行固定， 固定支架时先将切割好的槽钢用膨胀螺丝固定在弹线位置，然后再进行门 字架的焊接，槽钢固定方向应与管道走向一致，与角钢焊接面应使用最宽 面，详见（附图一），操作时，先找出螺栓位置，对于膨胀螺栓孔，应严格 根据螺栓直径钻孔，不得偏大；支吊架的钻孔位置在调直后划出，严禁使 用气割螺孔。6、支吊架制作完毕后，补刷银粉漆。7、支吊架安装完毕后，通过双向调节支架上的通丝螺杆来确定支架 安装管道时的坡度。2.3 管道安装1、管材进场后应检查管材质量进行检查，钢管如有明显裂纹、沙 眼、管子变形及...
