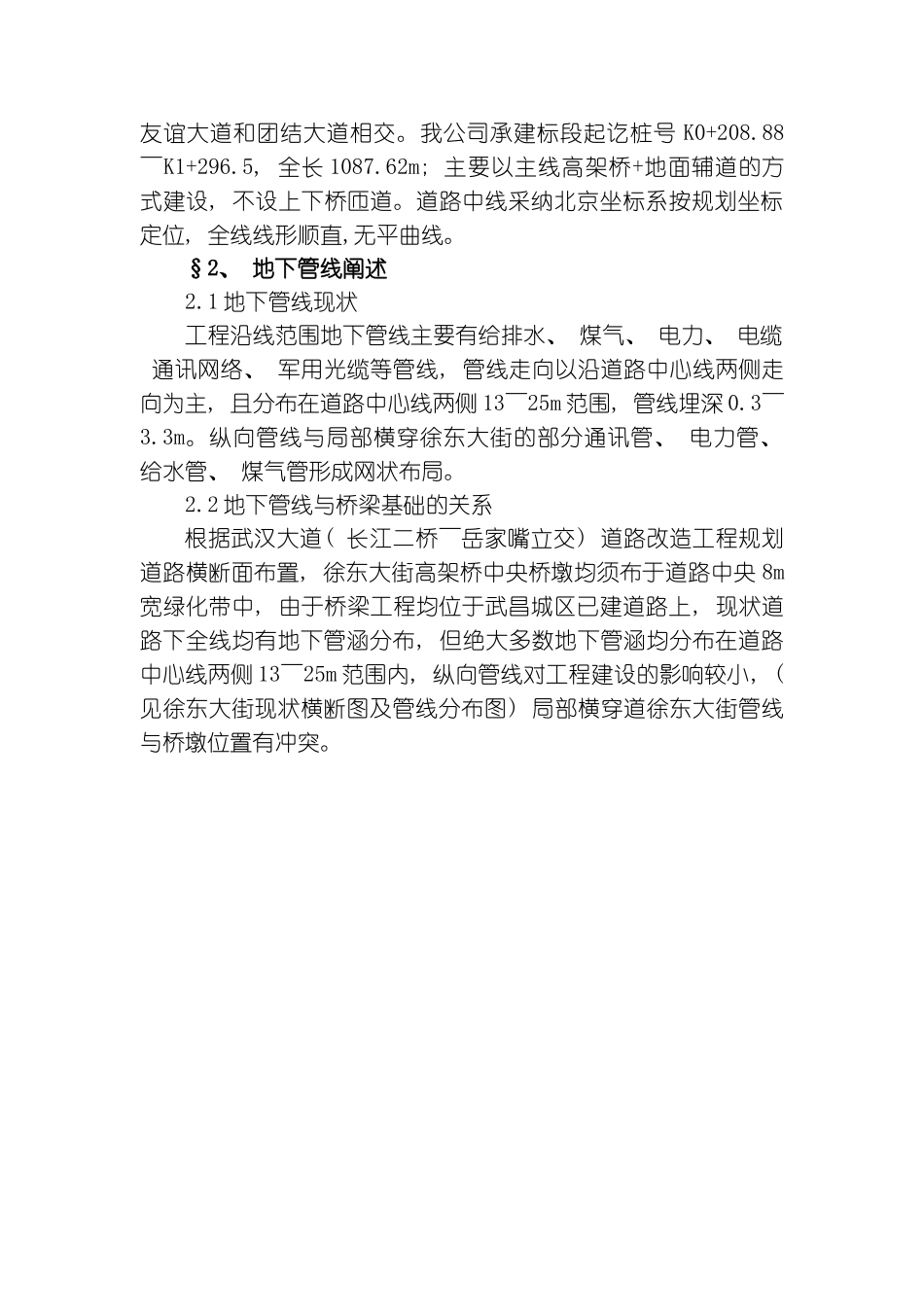

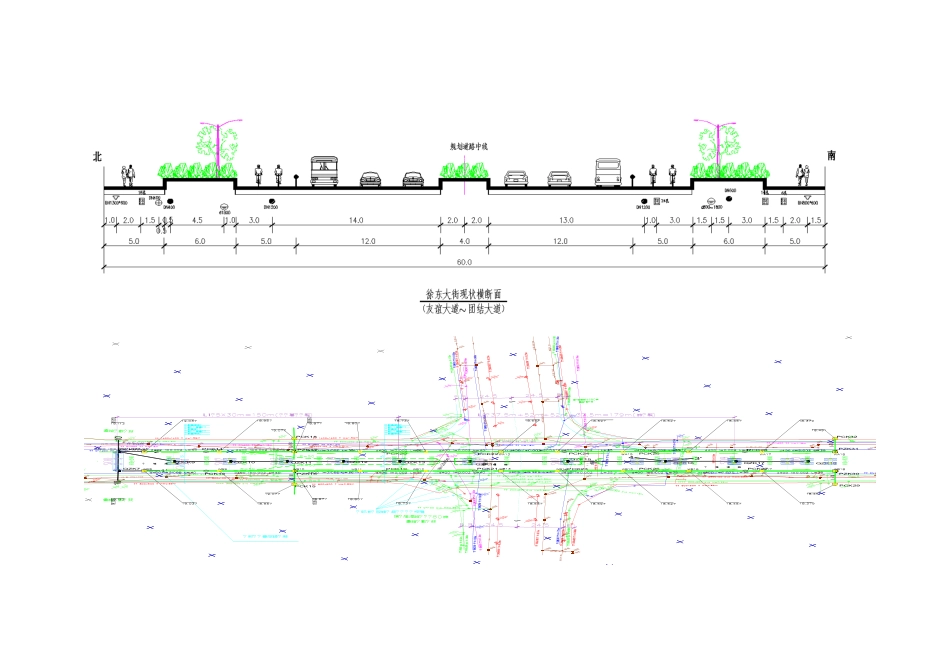

武汉大道( 长江二桥～岳家嘴立交) 道路改造工程一标地下管线保护专项施工方案编 制: 审 核 人: 批 准 人: 武汉大道( 长江二桥～岳家嘴立交) 道路改造工程一标项目经理部 3 月 27 日§1、 工程概况武汉大道( 长江二桥～岳家嘴立交) 道路改造工程位于现徐东大街上, 起于长江二桥引桥落地点, 止于岳家嘴立交, 沿线与友谊大道和团结大道相交。我公司承建标段起讫桩号 K0+208.88～K1+296.5, 全长 1087.62m; 主要以主线高架桥+地面辅道的方式建设, 不设上下桥匝道。道路中线采纳北京坐标系按规划坐标定位, 全线线形顺直,无平曲线。§2、 地下管线阐述2.1 地下管线现状工程沿线范围地下管线主要有给排水、 煤气、 电力、 电缆 通讯网络、 军用光缆等管线, 管线走向以沿道路中心线两侧走向为主, 且分布在道路中心线两侧 13～25m 范围, 管线埋深 0.3～3.3m。纵向管线与局部横穿徐东大街的部分通讯管、 电力管、 给水管、 煤气管形成网状布局。2.2 地下管线与桥梁基础的关系根据武汉大道( 长江二桥～岳家嘴立交) 道路改造工程规划道路横断面布置, 徐东大街高架桥中央桥墩均须布于道路中央 8m宽绿化带中, 由于桥梁工程均位于武昌城区已建道路上, 现状道路下全线均有地下管涵分布, 但绝大多数地下管涵均分布在道路中心线两侧 13～25m 范围内, 纵向管线对工程建设的影响较小, ( 见徐东大街现状横断图及管线分布图) 局部横穿道徐东大街管线与桥墩位置有冲突。PS 砼 Φ 300PS 砼 Φ 300PS 砼 1600×1800PS 砼 Φ 300PS 砼 Φ 300PS 砼 Φ 300PS 砼 Φ 800PS 砼 Φ 1200PS 砼 Φ 1000P S 砼 Φ 8 0 0QZK7QZK9QZK10QZK11QZK12QZK13QZK14QZK15QZK16QZK17QZK18PCK13PCK14PCK15PCK18PCK19PCK20PCK21PCK22PCK23PCK24PCK25PCK26PCK27PCK28PCK29PCK32QZK8PZK16PZK17PZK30PZK311'2'3'41'276'2.2 管网调查与钢箱梁承台有干扰的管线统计序号墩台号承台里程桩号管线的里程桩号管 线 距 墩中心距离管道材料断面尺寸埋深所属单位所处工程范围实行措施115K1+146.000K1+145.4100.59PVC200*1000.65电力高架桥永久迁移216K1+186.000K1+191.1605.16钢1200*4000.7高架桥连 续 墙 处 临 时 迁移、 墩台处保护318K1+266.000K1+286.810 PVC1200*8000.98连续墙临时迁移416K1+186.000K1+175.740 铸铁DN500.75给水连续墙临时迁移5 K0+464.790 铸铁DN4001.18引道保护613K1+066.000...
