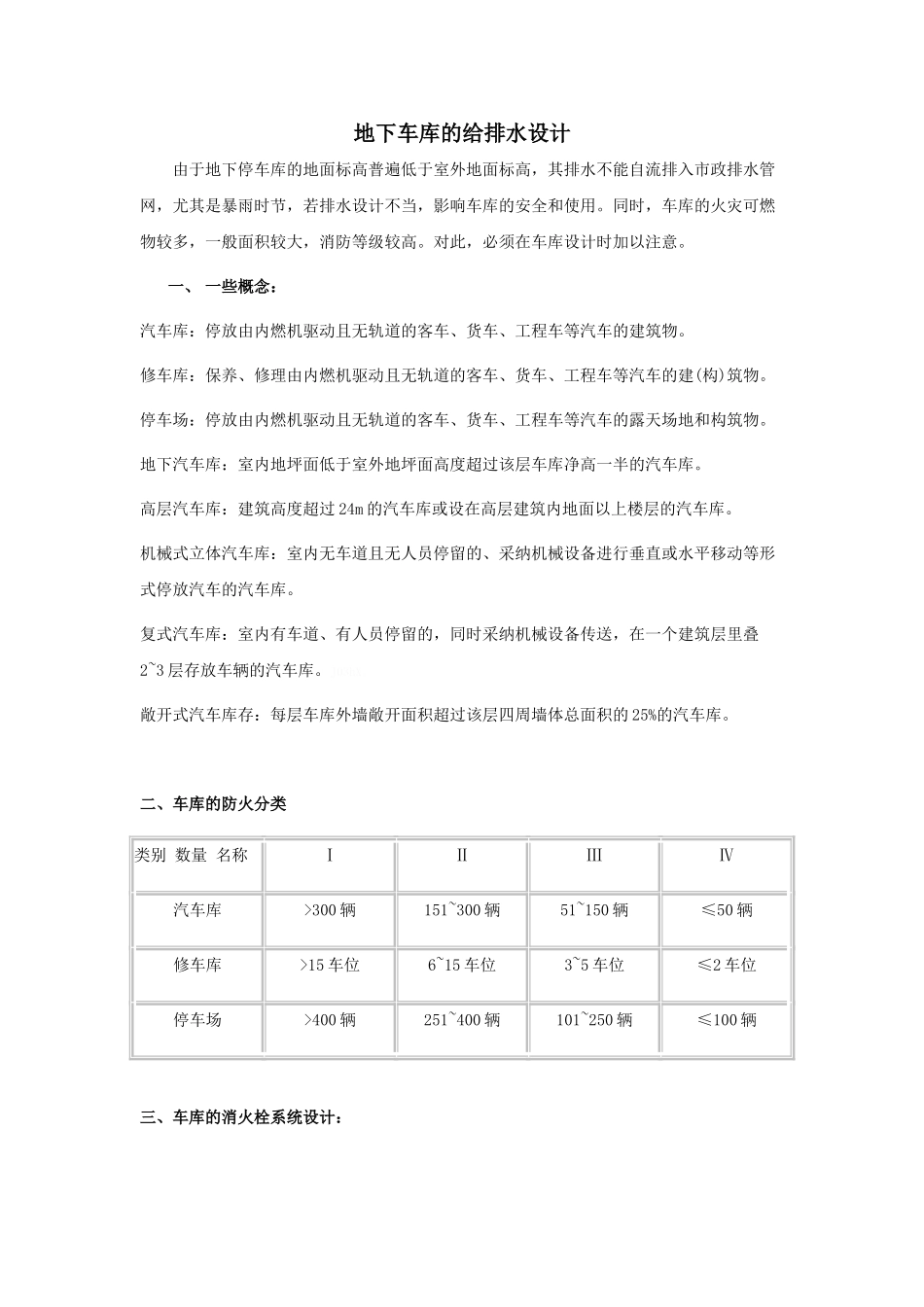

地下车库的给排水设计

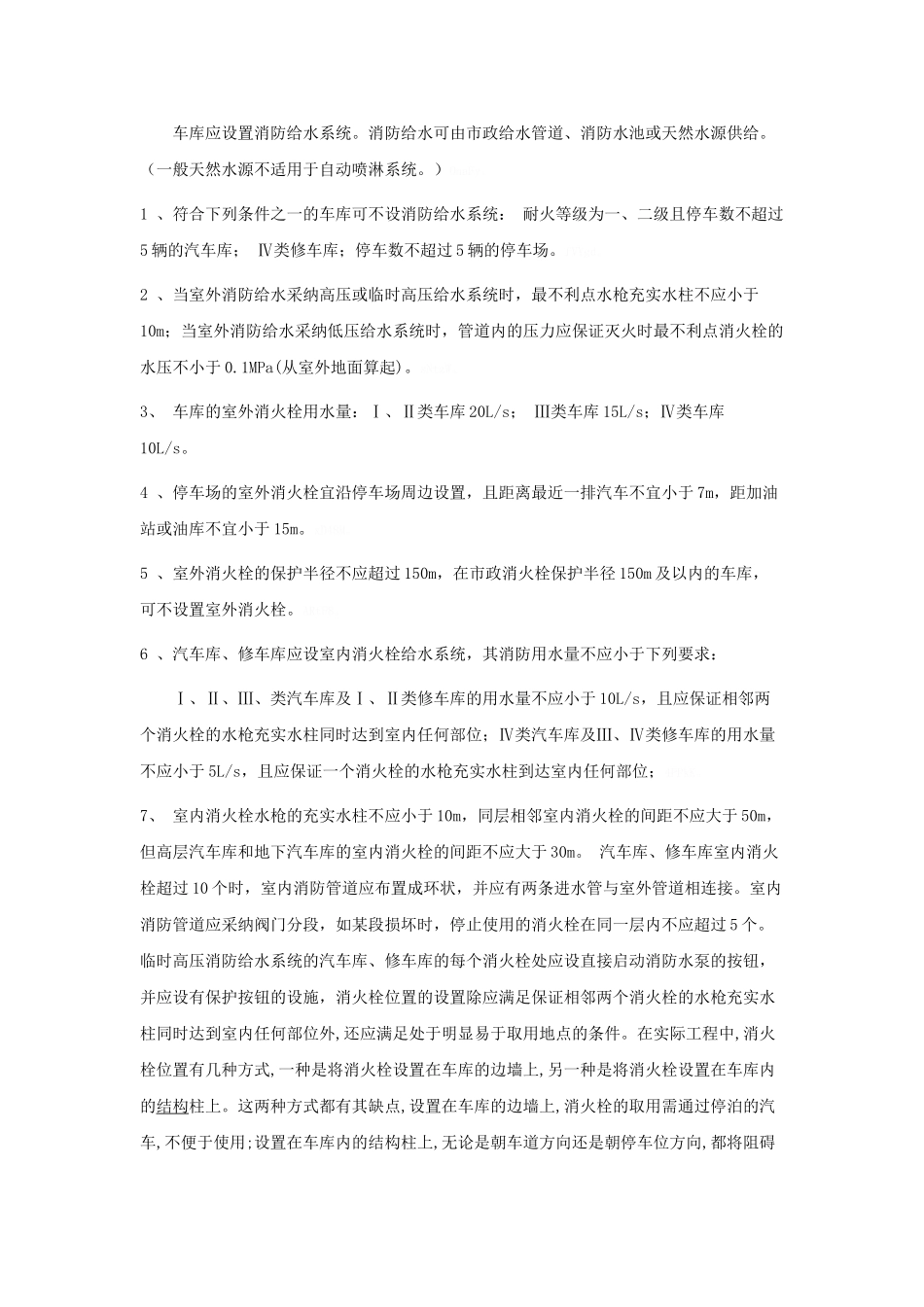

地下车库的给排水设计由于地下停车库的地面标高普遍低于室外地面标高，其排水不能自流排入市政排水管网，尤其是暴雨时节，若排水设计不当，影响车库的安全和使用。同时，车库的火灾可燃物较多，一般面积较大，消防等级较高。对此，必须在车库设计时加以注意。一、 一些概念：汽车库：停放由内燃机驱动且无轨道的客车、货车、工程车等汽车的建筑物。修车库：保养、修理由内燃机驱动且无轨道的客车、货车、工程车等汽车的建(构)筑物。停车场：停放由内燃机驱动且无轨道的客车、货车、工程车等汽车的露天场地和构筑物。地下汽车库：室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库。高层汽车库：建筑高度超过 24m 的汽车库或设在高层建筑内地面以上楼层的汽车库。机械式立体汽车库：室内无车道且无人员停留的、采纳机械设备进行垂直或水平移动等形式停放汽车的汽车库。复式汽车库：室内有车道、有人员停留的，同时采纳机械设备传送，在一个建筑层里叠2~3 层存放车辆的汽车库。J03hX。敞开式汽车库存：每层车库外墙敞开面积超过该层四周墙体总面积的 25%的汽车库。二、车库的防火分类类别 数量 名称ⅠⅡⅢⅣ汽车库>300 辆151~300 辆51~150 辆≤50 辆修车库>15 车位6~15 车位3~5 车位≤2 车位停车场>400 辆251~400 辆101~250 辆≤100 辆三、车库的消火栓系统设计：车库应设置消防给水系统。消防给水可由市政给水管道、消防水池或天然水源供给。（一般天然水源不适用于自动喷淋系统。）OnaFy。1 、符合下列条件之一的车库可不设消防给水系统： 耐火等级为一、二级且停车数不超过5 辆的汽车库； Ⅳ类修车库；停车数不超过 5 辆的停车场。fVYgd。2 、当室外消防给水采纳高压或临时高压给水系统时，最不利点水枪充实水柱不应小于10m；当室外消防给水采纳低压给水系统时，管道内的压力应保证灭火时最不利点消火栓的水压不小于 0.1MPa(从室外地面算起)。sNtzW。3、 车库的室外消火栓用水量：Ⅰ、Ⅱ类车库 20L/s； Ⅲ类车库 15L/s；Ⅳ类车库10L/s。4 、停车场的室外消火栓宜沿停车场周边设置，且距离最近一排汽车不宜小于 7m，距加油站或油库不宜小于 15m。xD48M。5 、室外消火栓的保护半径不应超过 150m，在市政消火栓保护半径 150m 及以内的车库，可不设置室外消火栓。ARtF8。6 、汽车库、修车库应设室内消火栓给水系统，其消防用水量不应小于下列要求：Ⅰ、Ⅱ、Ⅲ、类汽车库及Ⅰ、Ⅱ类修车库的用水量不应...
