地下连续墙钢筋笼吊装方案

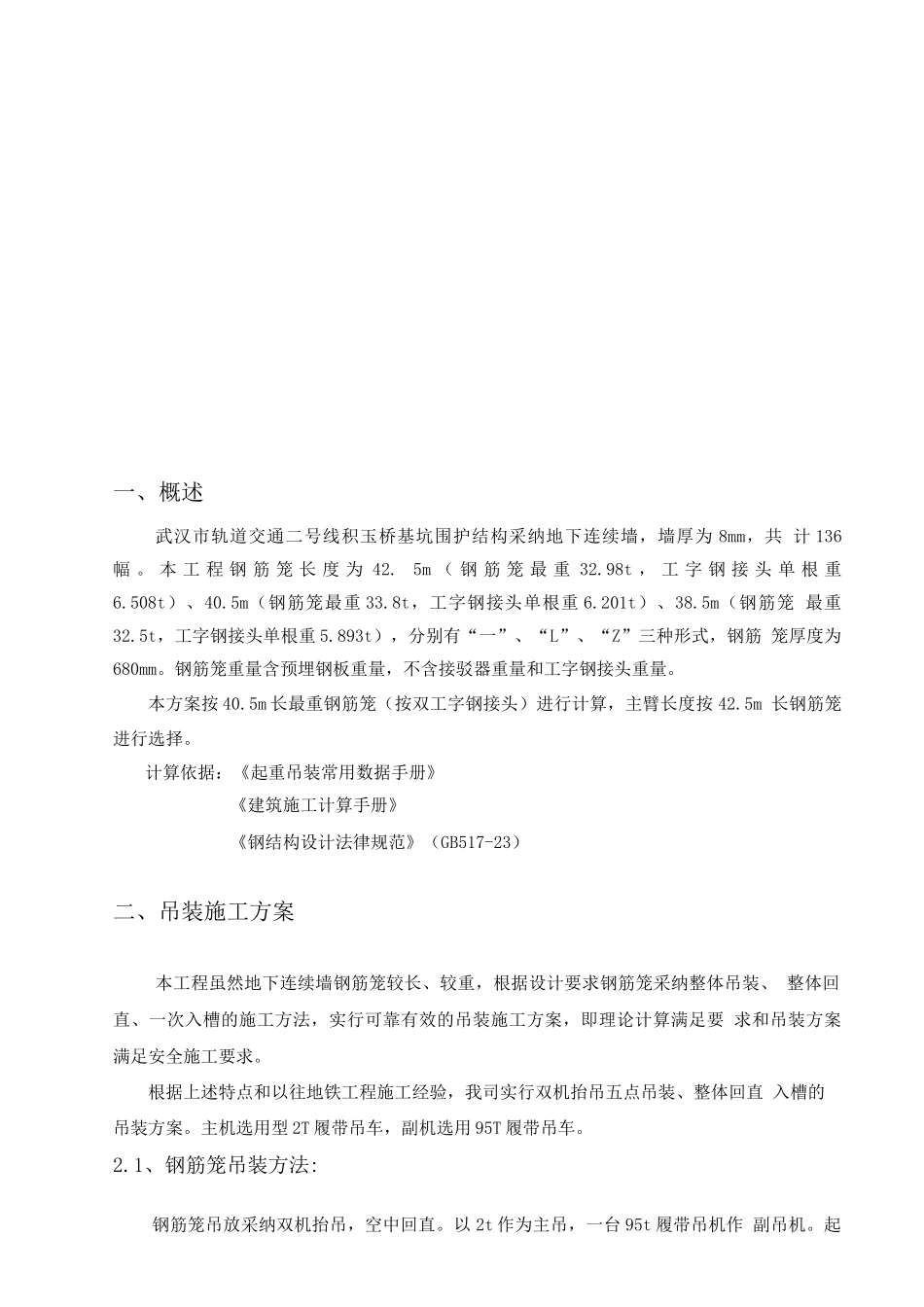

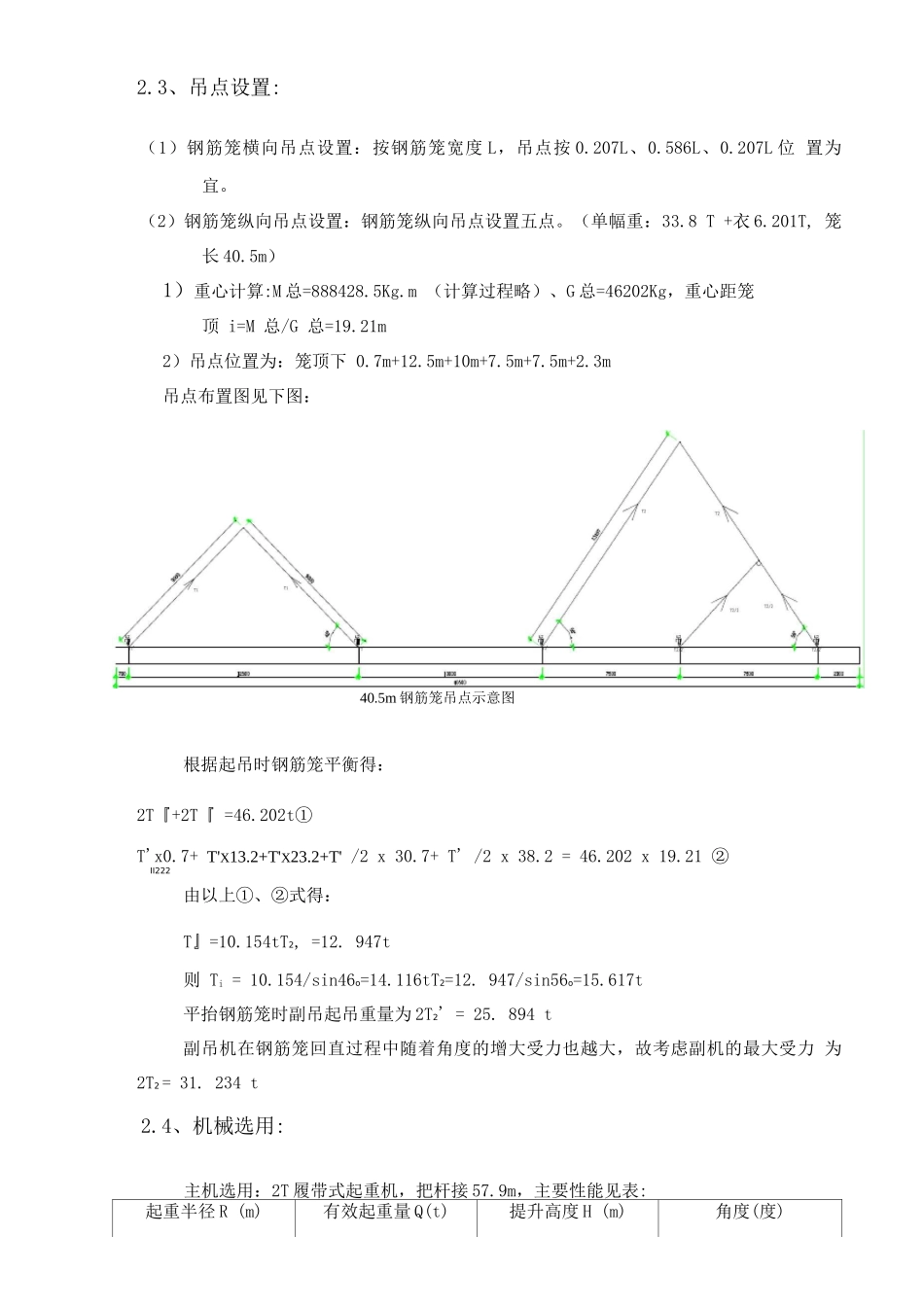

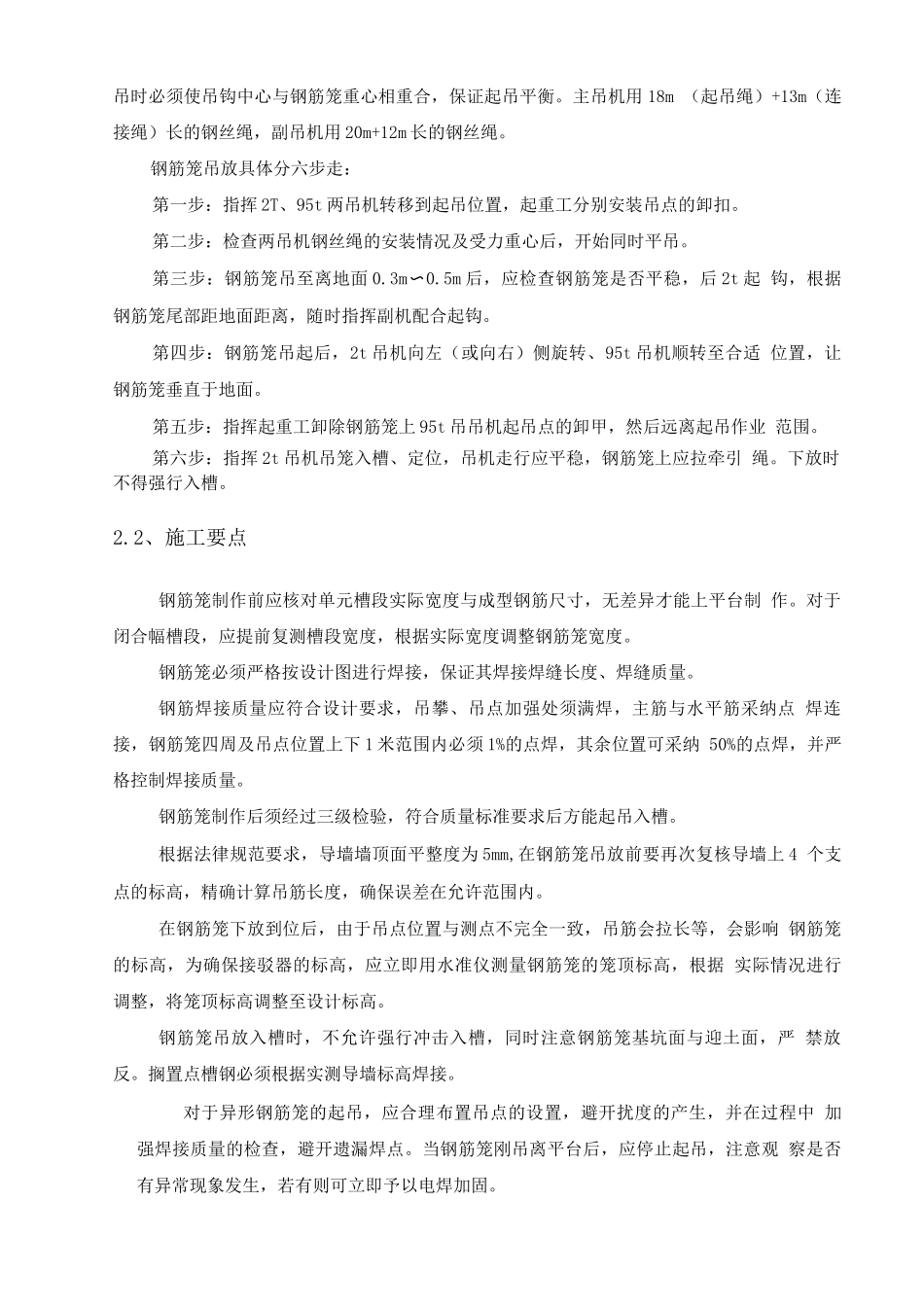

一、概述武汉市轨道交通二号线积玉桥基坑围护结构采纳地下连续墙，墙厚为 8mm，共 计 136幅 。 本 工 程 钢 筋 笼 长 度 为 42. 5m （ 钢 筋 笼 最 重 32.98t ， 工 字 钢 接 头 单 根 重 6.508t）、40.5m（钢筋笼最重 33.8t，工字钢接头单根重 6.201t）、38.5m（钢筋笼 最重32.5t，工字钢接头单根重 5.893t），分别有“一”、“L”、“Z”三种形式，钢筋 笼厚度为680mm。钢筋笼重量含预埋钢板重量，不含接驳器重量和工字钢接头重量。本方案按 40.5m 长最重钢筋笼（按双工字钢接头）进行计算，主臂长度按 42.5m 长钢筋笼进行选择。计算依据：《起重吊装常用数据手册》《建筑施工计算手册》《钢结构设计法律规范》（GB517-23）二、吊装施工方案本工程虽然地下连续墙钢筋笼较长、较重，根据设计要求钢筋笼采纳整体吊装、 整体回直、一次入槽的施工方法，实行可靠有效的吊装施工方案，即理论计算满足要 求和吊装方案满足安全施工要求。根据上述特点和以往地铁工程施工经验，我司实行双机抬吊五点吊装、整体回直 入槽的吊装方案。主机选用型 2T 履带吊车，副机选用 95T 履带吊车。2.1、钢筋笼吊装方法:钢筋笼吊放采纳双机抬吊，空中回直。以 2t 作为主吊，一台 95t 履带吊机作 副吊机。起吊时必须使吊钩中心与钢筋笼重心相重合，保证起吊平衡。主吊机用 18m （起吊绳）+13m（连接绳）长的钢丝绳，副吊机用 20m+12m 长的钢丝绳。钢筋笼吊放具体分六步走：第一步：指挥 2T、95t 两吊机转移到起吊位置，起重工分别安装吊点的卸扣。第二步：检查两吊机钢丝绳的安装情况及受力重心后，开始同时平吊。第三步：钢筋笼吊至离地面 0.3m〜0.5m 后，应检查钢筋笼是否平稳，后 2t 起 钩，根据钢筋笼尾部距地面距离，随时指挥副机配合起钩。第四步：钢筋笼吊起后，2t 吊机向左（或向右）侧旋转、95t 吊机顺转至合适 位置，让钢筋笼垂直于地面。第五步：指挥起重工卸除钢筋笼上 95t 吊吊机起吊点的卸甲，然后远离起吊作业 范围。第六步：指挥 2t 吊机吊笼入槽、定位，吊机走行应平稳，钢筋笼上应拉牵引 绳。下放时不得强行入槽。2.2、施工要点钢筋笼制作前应核对单元槽段实际宽度与成型钢筋尺寸，无差异才能上平台制 作。对于闭合幅槽段，应提前复测槽段宽度，根据实际宽度调整钢筋笼宽度。钢筋笼必须严格按设计图进行焊接，保证其焊接焊缝长度、焊缝质量。钢筋焊接质量应符合设计要求，...
