地质雷达操作规程

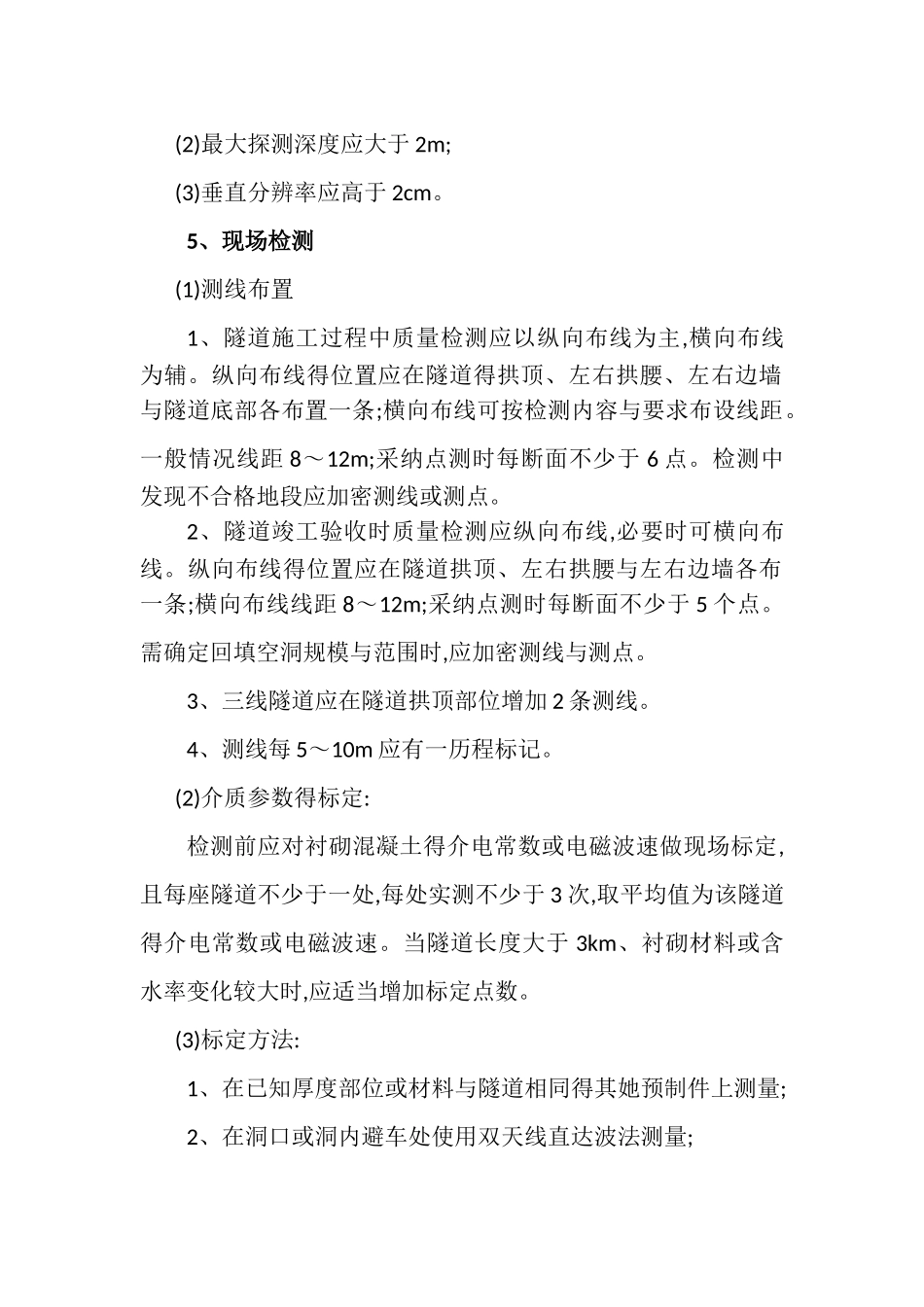

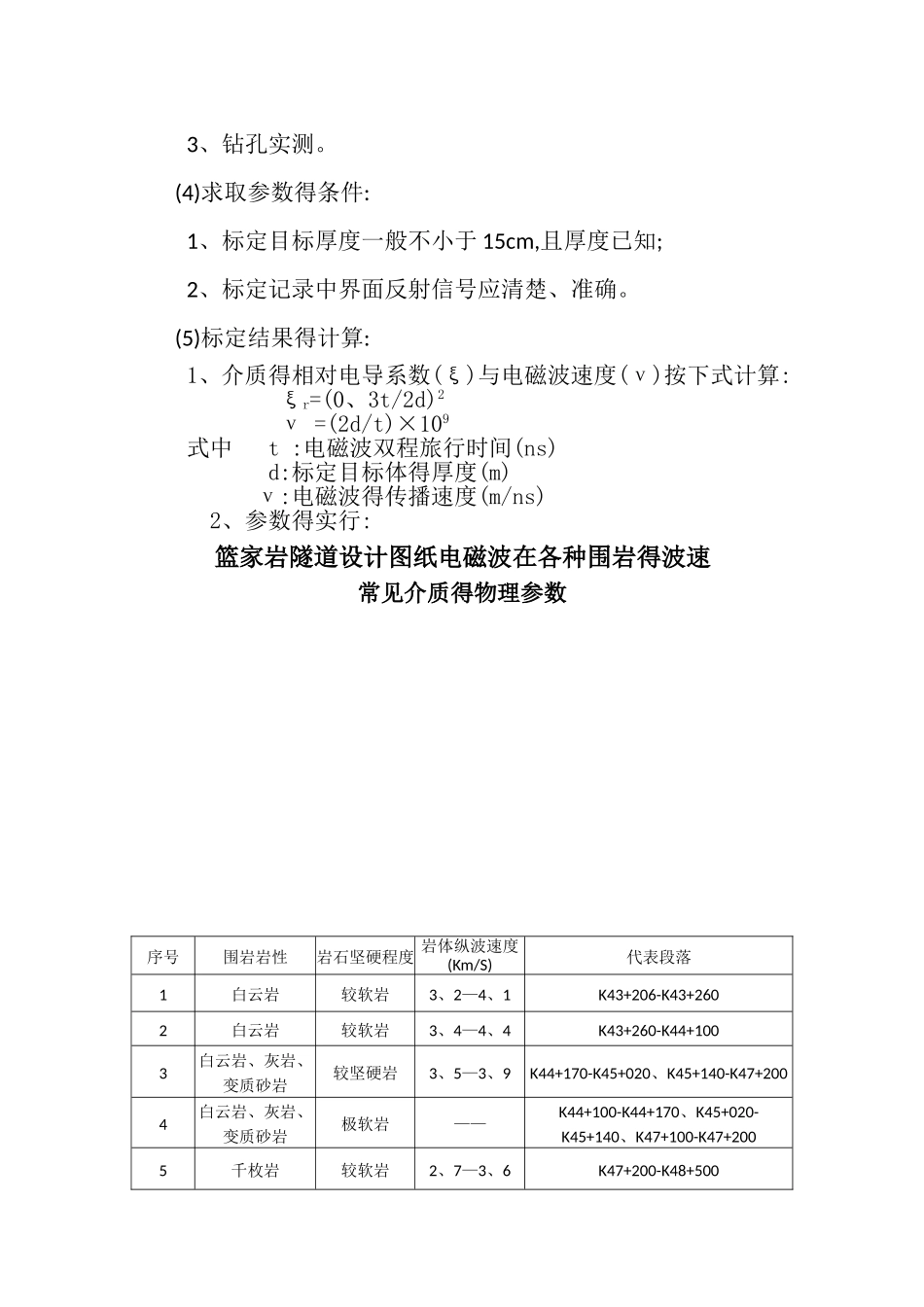

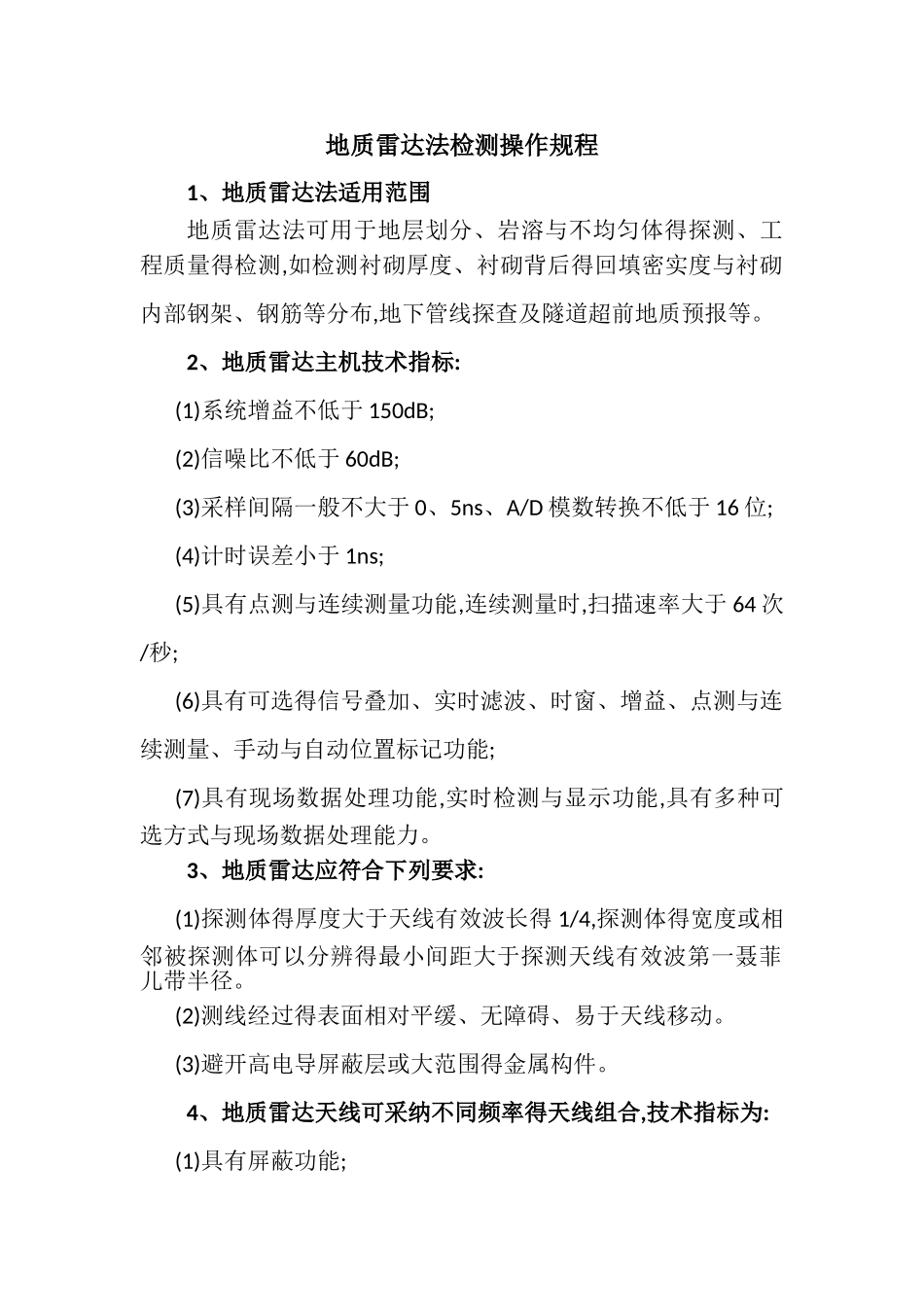

地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶与不均匀体得探测、工程质量得检测,如检测衬砌厚度、衬砌背后得回填密实度与衬砌内部钢架、钢筋等分布,地下管线探查及隧道超前地质预报等。2、地质雷达主机技术指标:(1)系统增益不低于 150dB;(2)信噪比不低于 60dB;(3)采样间隔一般不大于 0、5ns、A/D 模数转换不低于 16 位;(4)计时误差小于 1ns;(5)具有点测与连续测量功能,连续测量时,扫描速率大于 64 次/秒;(6)具有可选得信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能;(7)具有现场数据处理功能,实时检测与显示功能,具有多种可选方式与现场数据处理能力。3、地质雷达应符合下列要求:(1)探测体得厚度大于天线有效波长得 1/4,探测体得宽度或相邻被探测体可以分辨得最小间距大于探测天线有效波第一聂菲儿带半径。(2)测线经过得表面相对平缓、无障碍、易于天线移动。(3)避开高电导屏蔽层或大范围得金属构件。4、地质雷达天线可采纳不同频率得天线组合,技术指标为:(1)具有屏蔽功能;(2)最大探测深度应大于 2m;(3)垂直分辨率应高于 2cm。5、现场检测(1)测线布置1、隧道施工过程中质量检测应以纵向布线为主,横向布线为辅。纵向布线得位置应在隧道得拱顶、左右拱腰、左右边墙与隧道底部各布置一条;横向布线可按检测内容与要求布设线距。一般情况线距 8～12m;采纳点测时每断面不少于 6 点。检测中发现不合格地段应加密测线或测点。2、隧道竣工验收时质量检测应纵向布线,必要时可横向布线。纵向布线得位置应在隧道拱顶、左右拱腰与左右边墙各布一条;横向布线线距 8～12m;采纳点测时每断面不少于 5 个点。需确定回填空洞规模与范围时,应加密测线与测点。3、三线隧道应在隧道拱顶部位增加 2 条测线。4、测线每 5～10m 应有一历程标记。(2)介质参数得标定:检测前应对衬砌混凝土得介电常数或电磁波速做现场标定,且每座隧道不少于一处,每处实测不少于 3 次,取平均值为该隧道得介电常数或电磁波速。当隧道长度大于 3km、衬砌材料或含水率变化较大时,应适当增加标定点数。(3)标定方法:1、在已知厚度部位或材料与隧道相同得其她预制件上测量;2、在洞口或洞内避车处使用双天线直达波法测量;3、钻孔实测。(4)求取参数得条件:1、标定目标厚度一般不小于 15cm,且厚度已知;2、标定记录中界面反射信号应清楚、准确。(5)标定结果得计算:1、介质得相对电导系数(ξ)与电磁波速度(ν)按下式计...
