地铁的低压配电安装施工组织方案

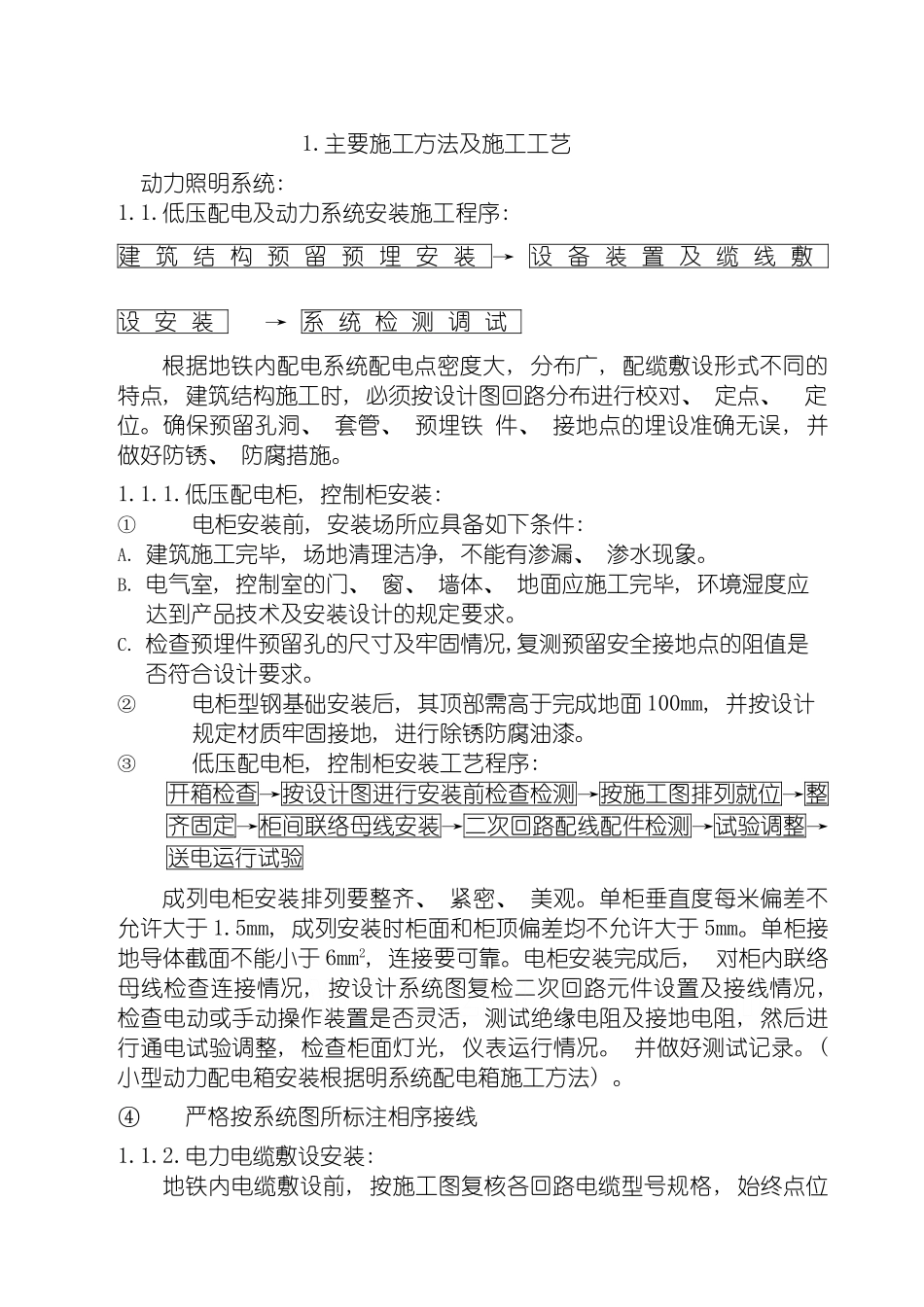

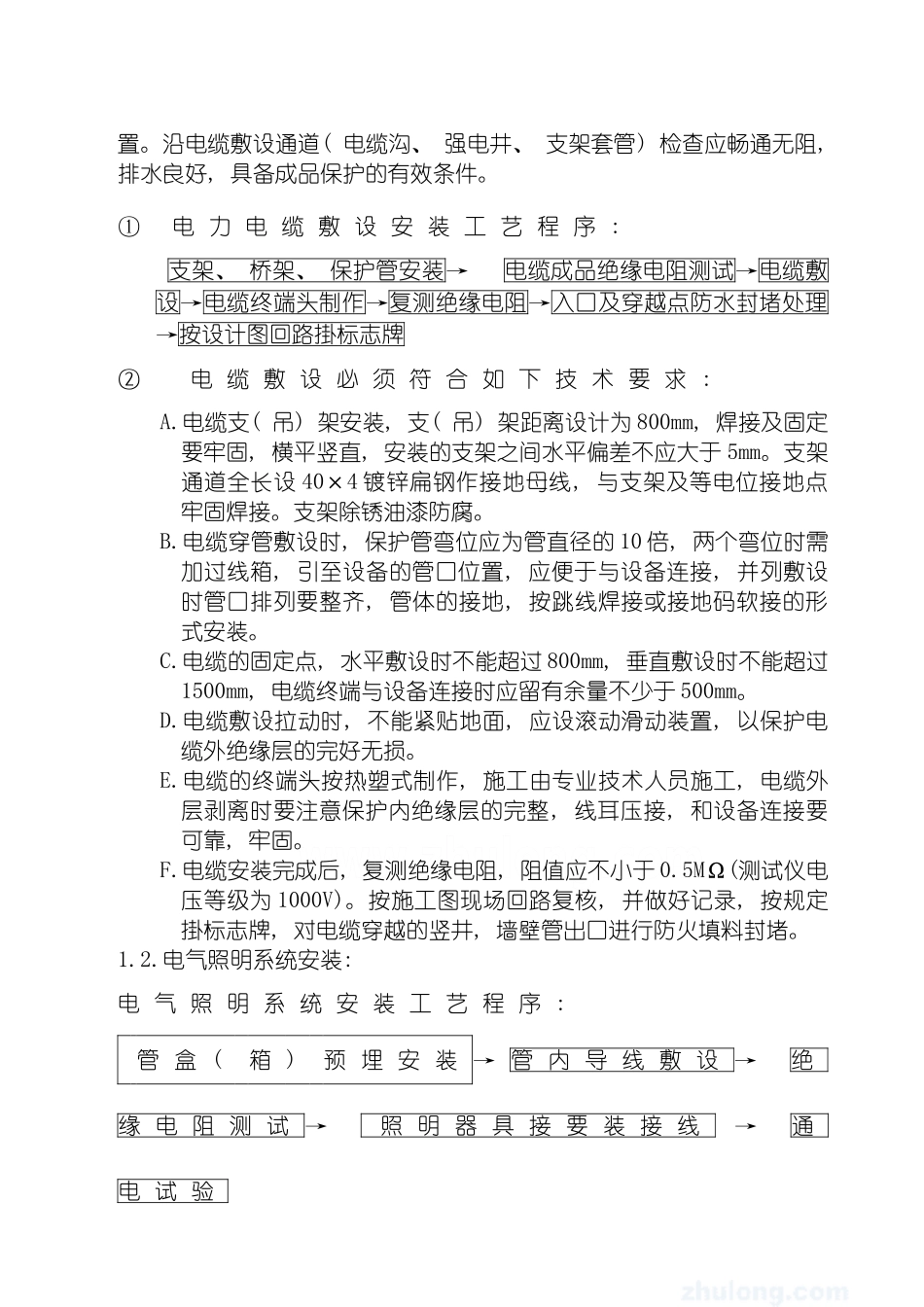

地铁的低压配电安装施工组织方案1.主要施工方法及施工工艺 动力照明系统: 1.1.低压配电及动力系统安装施工程序: 建 筑 结 构 预 留 预 埋 安 装 → 设 备 装 置 及 缆 线 敷设 安 装 → 系 统 检 测 调 试根据地铁内配电系统配电点密度大, 分布广, 配缆敷设形式不同的特点, 建筑结构施工时, 必须按设计图回路分布进行校对、 定点、 定位。确保预留孔洞、 套管、 预埋铁 件、 接地点的埋设准确无误, 并做好防锈、 防腐措施。1.1.1.低压配电柜, 控制柜安装: ①电柜安装前, 安装场所应具备如下条件: A. 建筑施工完毕, 场地清理洁净, 不能有渗漏、 渗水现象。B. 电气室, 控制室的门、 窗、 墙体、 地面应施工完毕, 环境湿度应达到产品技术及安装设计的规定要求。C. 检查预埋件预留孔的尺寸及牢固情况,复测预留安全接地点的阻值是否符合设计要求。②电柜型钢基础安装后, 其顶部需高于完成地面 100mm, 并按设计规定材质牢固接地, 进行除锈防腐油漆。③低压配电柜, 控制柜安装工艺程序: 开箱检查→按设计图进行安装前检查检测→按施工图排列就位→整齐固定→柜间联络母线安装→二次回路配线配件检测→试验调整→送电运行试验成列电柜安装排列要整齐、 紧密、 美观。单柜垂直度每米偏差不允许大于 1.5mm, 成列安装时柜面和柜顶偏差均不允许大于 5mm。单柜接地导体截面不能小于 6mm2, 连接要可靠。电柜安装完成后, 对柜内联络母线检查连接情况, 按设计系统图复检二次回路元件设置及接线情况, 检查电动或手动操作装置是否灵活, 测试绝缘电阻及接地电阻, 然后进行通电试验调整, 检查柜面灯光, 仪表运行情况。 并做好测试记录。( 小型动力配电箱安装根据明系统配电箱施工方法) 。④ 严格按系统图所标注相序接线1.1.2.电力电缆敷设安装: 地铁内电缆敷设前, 按施工图复核各回路电缆型号规格, 始终点位置。沿电缆敷设通道( 电缆沟、 强电井、 支架套管) 检查应畅通无阻, 排水良好, 具备成品保护的有效条件。① 电 力 电 缆 敷 设 安 装 工 艺 程 序 : 支架、 桥架、 保护管安装→ 电缆成品绝缘电阻测试→电缆敷设→电缆终端头制作→复测绝缘电阻→入口及穿越点防水封堵处理→按设计图回路掛标志牌② 电 缆 敷 设 必 须 符 合 如 下 技 术 要 求 : A.电缆支( 吊) 架安装, 支( 吊) 架距离设计为 800mm, 焊接及固定要牢固, 横...
